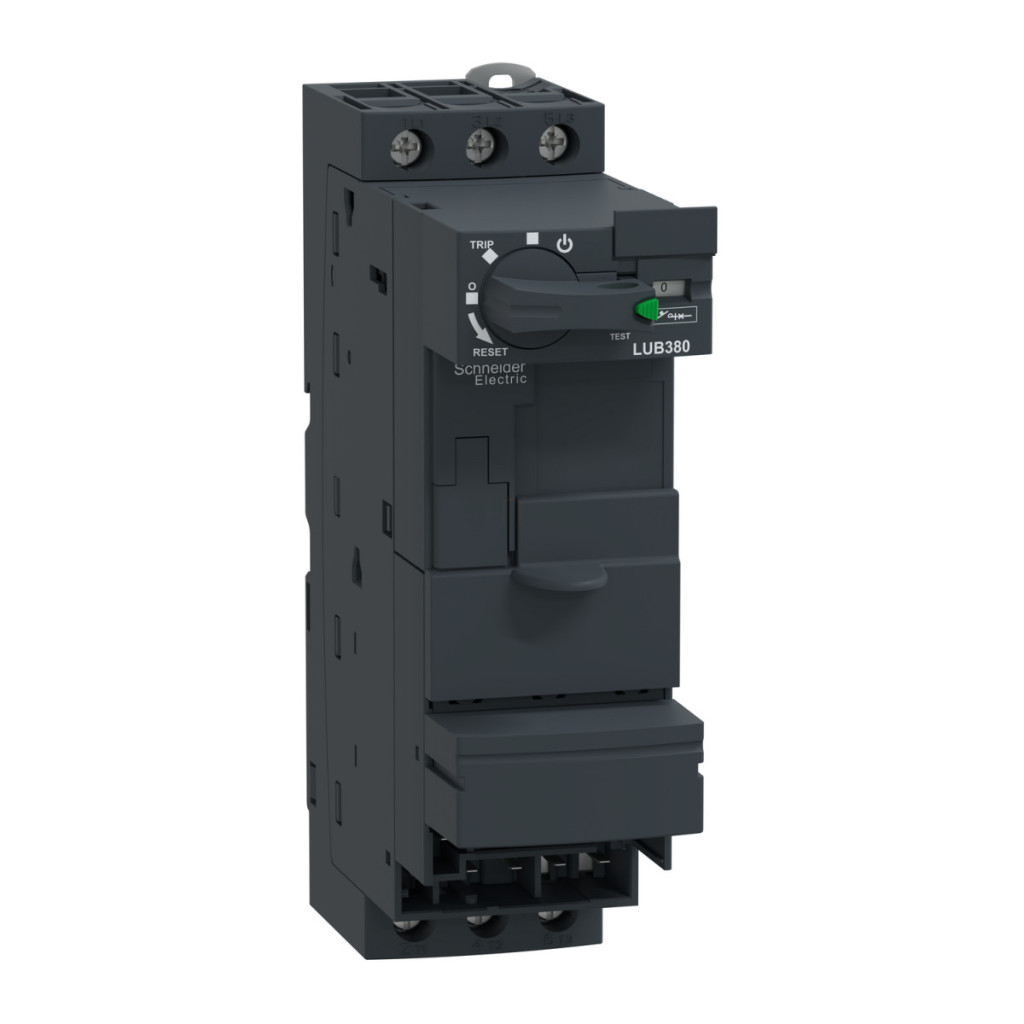

Schneider Electric TeSys U - LUB380 - modul de bază de alimentare 38A, fără bloc terminal date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUB
Tipul produsului sau al componentei: Modul de bază de alimentare ireversibil
Aplicație: Controlul motorului, protecție motor
Descriere poli: 3P
Adecvare izolație: Da
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V circuit de alimentare CA
Frecvența rețelei: 40...60 Hz
Curent termic convențional măsurabil în aer liber [Ith]: 38 A
Curent nominal de funcționare [Ie]: 35 A pentru <= 440 V, 28 A pentru 500 V, 24 A pentru 690 V
Categorie de utilizare: AC-43, AC-41
Capacitate nominală de întrerupere [Ics]: 25 kA la 230 V, 25 kA la 440 V, 10 kA la 500 V, 4 kA la 690 V
Configurație contact auxiliar: 1 NO + 1 NC
Tip contact auxiliar: contacte comutate (1 NO + 1 NC) conform IEC 60947-4-1, conexiune oglindă (1 NC) conform IEC 60947-1
Tensiune circuit de control [Uc]: 24 V c.a. 50/60 Hz, 24 V c.c., 48...72 V c.a. 50/60 Hz, 48...72 V c.c., 110...240 V c.a. 50/60 Hz, 110...220 V c.c.
Caracteristici mecanice
Timp de funcționare: 35 ms deschidere LUCA, LUCB, LUCC, LUCD, LUCM la circuitul de control, 50 ms >= 72 V închidere LUCA, LUCB, LUCC, LUCD în circuitul de control, 60 ms 48 V închidere LUCA, LUCB, LUCC, LUCD în circuitul de control, 70 ms 24 V închidere LUCA, LUCB, LUCC, LUCD în circuitul de control, 65 ms închidere LUCM în circuitul de control
Durată de viață mecanică: 15 milioane de cicluri
Viteza maximă de funcționare: 3600 operații de comutare/oră
Metoda de montare: Snap-in (șină DIN), Montare cu șurub (placă)
Conexiuni - terminale: Circuit de alimentare: terminale cu șurub 1 cablu(e) 1...10 mm² rigid, Circuit de alimentare: terminale cu șurub 1 cablu(e) 1...6 mm² cu capăt de cablu flexibil, Circuit de alimentare: terminale cu șurub 1 cablu(e) 2,5...10 mm² fără capăt flexibil al cablului, Circuit de alimentare: terminale cu șurub 2 cablu(e) 1...6 mm² cu capăt flexibil al cablului, Circuit de alimentare: terminale cu șurub 2 cablu(e) 1...6 mm² rigid, Circuit de alimentare: borne cu șurub 2 cablu(e) 1,5...6 mm² fără capăt de cablu flexibil, Circuit de comandă: fără conexiune
Cuplu de strângere: Circuit de comandă: 0,8...1,2 Nm șurubelniță plată 5 mm, Circuit de control: 0,8...1,2 Nm șurubelniță Philips dimensiune 1 5 mm, Circuit de alimentare: 1,9...2,5 Nm șurubelniță plată 6 mm, Circuit de alimentare: 1,9...2,5 Nm Șurubelniță Philips dimensiune 2, 6 mm, Circuit de alimentare: 1,9...2,5 Nm Șurubelniță Pozidriv dimensiune 2, 6 mm
Dimensiuni
Lățime: 45 mm
Înălțime: 154 mm
Adâncime: 126 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60947-1 (panou frontal și terminale), IP20 conform IEC 60947-1 (celelalte laturi), IP40 conform IEC 60947-1 (panoul frontal în afara zonei de conectare)
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă în timpul funcționării: -25...60 °C pentru LUCM, -25...70 °C pentru LUCA, LUCB, LUCC, LUCD
Temperatura ambiantă în timpul depozitării: -40...85 °C Altitudine de funcționare: 2000 m Certificate și aprobări Certificate de produs: CE, UL, CSA, CCC, EAC
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, cu separator de fază, CSA C22.2 Nr. 60947-4-1, cu separator de fază
