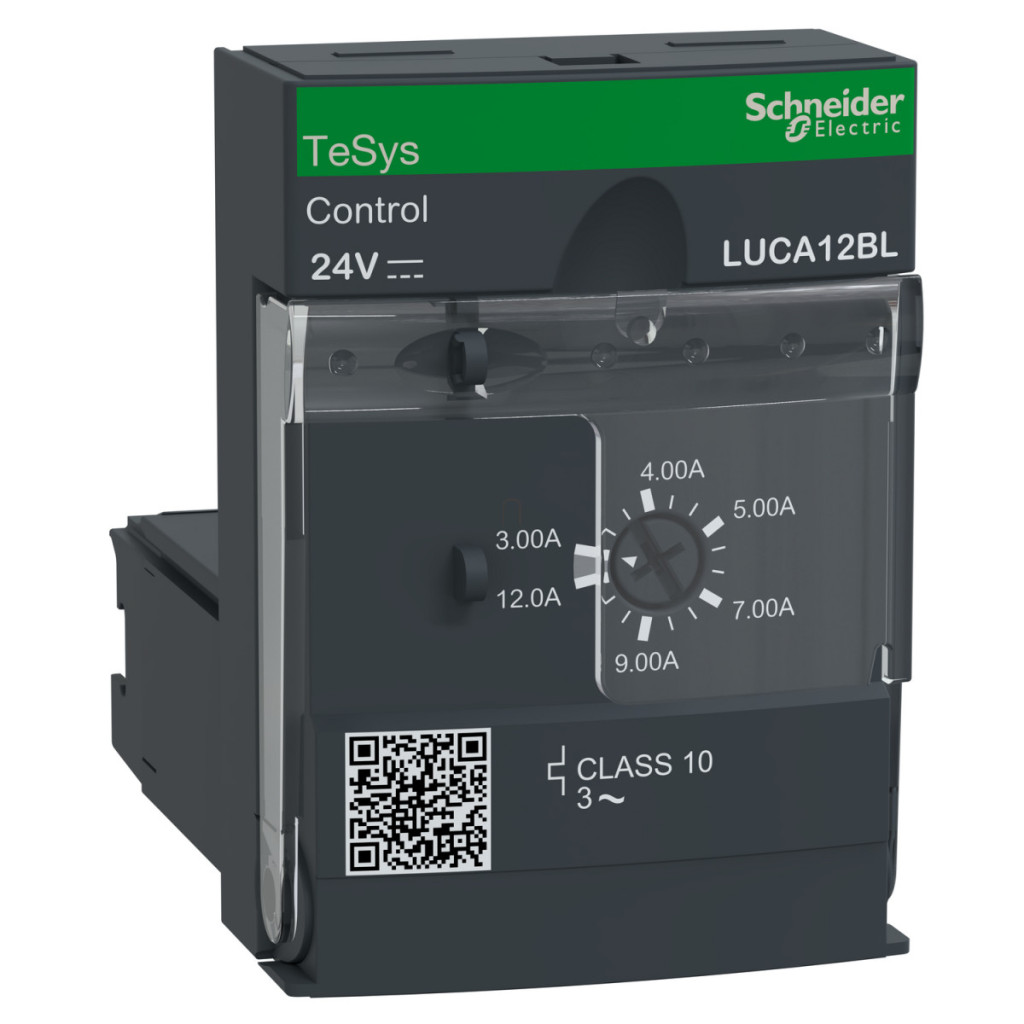

Schneider Electric TeSys U - LUCA12BL - Unitate de control, 3 - 12 A, 24 Vcc, clasa 10, trifazic

Lățime: 102 mm

Lungime: 80 mm

Înălțime: 54 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric TeSys U - LUCA12BL - Unitate de control, 3 - 12 A, 24 Vcc, clasa 10, trifazic

Name: Schneider Electric TeSys U - LUCA12BL - Unitate de control, 3 - 12 A, 24 Vcc, clasa 10, trifazic
Brand: Schneider Electric Zrt.
SKU: 3389110363845
Price: 384.49 RON
Availability: InStock

384,49 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric TeSys U

Întrerupător mic

TeSys Ultra LUCA12BL este o unitate de control standard premium din gama de produse industriale Schneider Electric, care oferă protecție profesională pentru motoarele trifazate. Această unitate de control cu un interval de curent nominal de 3-12 A este o soluție excelentă pentru aplicații industriale în care protecția fiabilă a motorului este esențială, cum ar fi liniile de producție, sistemele automatizate sau echipamentele de tratare a apei. TeSys Ultra LUCA12BL se remarcă printre sistemele de protecție a motoarelor de ultimă generație datorită protecției sale multifuncționale. Dispozitivul oferă protecție simultană împotriva suprasarcinii, scurtcircuitului, defectării fazei și dezechilibrului de fază. Dispozitivul, echipat cu protecție termică la suprasarcină de clasa 10, funcționează în gama de frecvențe 40-60 Hz, cu compensare de temperatură între -25 °C și 70 °C. Acest lucru asigură o protecție fiabilă a motorului chiar și în condiții de mediu extreme. Pragul de declanșare este de 14,2 × Ir +/- 20%, ceea ce asigură o deconectare precisă în cazul unor evenimente de suprasarcină. LUCA12BL este pe deplin compatibil cu unitățile de bază de alimentare din familia de produse TeSys Ultra (LUB12, LUB32, LUB38, LUB120, LUB320, LUB380) și cu întrerupătoarele de inversare (LU2B12BL, LU2B32BL, LU2B38BL). Această versatilitate permite integrarea sa într-o varietate de aplicații și acoperă o gamă largă de puteri ale motorului: 5,5 kW la 400-440 V, 5,5 kW la 500 V și 9 kW la 690 V. Intervalul de tensiune al circuitului de control al unității, care funcționează cu o tensiune de control de 24 V c.c., este de 20-27 V c.c. și scade la 14,5 V c.c., asigurând astfel caracteristici de control stabile în diverse condiții de funcționare. Parametrii tehnici remarcabili ai TeSys Ultra LUCA12BL includ tensiunea nominală de funcționare de 690 V c.a. și adecvarea sa pentru utilizarea în categoriile de aplicații AC-43, AC-44 și AC-41. Dispozitivul funcționează deosebit de bine în protecția motoarelor trifazate cu răcire automată. Dispozitivul este montat prin conectare (din panoul frontal), iar designul său compact (45 mm lățime, 66 mm înălțime, 60 mm adâncime) facilitează instalarea într-un dulap de comutare. Panoul frontal și conexiunile cablate ale unității de control au un grad de protecție IP20, în timp ce celelalte suprafețe au, de asemenea, un grad de protecție IP20, iar panoul frontal din afara zonei de conectare are un grad de protecție IP40, oferind o protecție adecvată în medii industriale. TeSys Ultra LUCA12BL are o rezistență remarcabilă la mediul înconjurător. Intervalul său de temperatură de funcționare de la -25 °C la 70 °C, altitudinea de funcționare de 2000 de metri și rezistența dovedită în diverse teste mecanice și electrice - cum ar fi rezistența la vibrații de 2-4 gn, rezistență la șocuri de 10-15 gn și performanțe excelente în testele de compatibilitate electromagnetică (EMC) – toate acestea demonstrează că dispozitivul funcționează în mod fiabil chiar și în cele mai dure medii industriale. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1, și este certificat CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine, asigurând utilizarea la nivel global.

Schneider Electric TeSys U - LUCA12BL - Unitate de control, 3 - 12A, 24VDC, Clasa 10, date tehnice trifazate

Caracteristici generale

Familia de produse: TeSys

Seria de produse: TeSys Ultra

Denumirea produsului: TeSys Ultra

Denumirea scurtă a dispozitivului: LUCA

Tipul produsului sau al componentei: Unitate de control standard

Aplicația dispozitivului:Control motor, protecție motor Aplicație specifică produsului: Cerințe esențiale de protecție pentru demaroare de motor: suprasarcină și scurtcircuitp>

Protecție la suprasarcină și scurtcircuit

Protecție la defect de fază și dezechilibru de fază

Resetare manuală

Parametri tehnici

Tensiune nominală de funcționare [Ue]: 690 V c.a. Frecvența rețelei: 40-60 Hz Tipul sarcinii: motor trifazat - răcire: auto-răcire Categoria de utilizare: AC-43, AC-41 AC-44, AC-41

Puterea motorului:

5,5 kW la 400-440 V c.a. 50/60 Hz

5,5 kW la 500 V c.a. 50/60 Hz

9 kW la 690 V c.a. 50/60 Hz

Intervalul nominal de reglare a curentului motorului: 3-12 A

Clasa de suprasarcină termică:Clasa 10 - limită de frecvență: 40-60 Hz - compensare de temperatură: -25-70 °C conform IEC 60947-6-2 Clasa 10 - limită de frecvență: 40-60 Hz - compensare de temperatură: -25 până la 70 °C conform UL 508

Prag de declanșare: 14,2 x Ir +/- 20 %

Sensibilitate la defect de fază: Da

Tensiune circuit de control [Uc]: 24 V CC

Caracteristici fizice

Metodă de montare: Plug-in (panou frontal)

Lățime: 45 mm

Înălțime: 66 mm

Adâncime: 60 mm

Caracteristici de mediu

Grad de protecție IP:

IP20 panou frontal și conexiuni cablate conform IEC 60947-1

IP20 alte suprafețe conform IEC 60947-1

IP40 panou frontal în afara zonei de conexiune conform IEC 60947-1

Tratament de protecție: TH conform IEC 60068

Temperatura ambiantă de funcționare: -25 până la 70 °C

Temperatura ambiantă de depozitare: -40-85 °C

Altitudine de funcționare: 2000 m

Standarde și certificări

EN 60947-6-2

IEC 60947-6-2

UL 60947-4-1, cu selector de fază

CSA C22.2 Nr. 60947-4-1, cu selector de fază

Certificări ale produsului: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine

Date

Lățime

102 mm

Lungime

80 mm

Înălțime

54 mm

EAN prezentat

3389110363845

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

123 g/bucată

Numar articol

3389110363845
