Unitatea de control standard LUCA18BL din seria TeSys Ultra de la Schneider Electric este o alegere excelentă pentru sarcini complexe de protecție și control al motoarelor. Această unitate de control robustă, cu 3 poli, funcționează la o tensiune de funcționare de 690 V c.a. și este reglabilă într-un interval de curent de 4,5-18 A, fiind potrivită pentru protejarea motoarelor cu diferite puteri nominale. LUCA18BL oferă atât protecție termică, cât și magnetică și aparține clasei de protecție la suprasarcină 10, fiind astfel potrivită în special pentru motoarele cu timpi de pornire normali. Dispozitivul funcționează cu o tensiune de control de 24 V c.c., care este un standard utilizat frecvent în sistemele de automatizare industrială. Unitatea de control TeSys Ultra are funcții de protecție versatile, cum ar fi resetarea manuală, protecția împotriva pierderii de fază și a dezechilibrului de fază, protecția împotriva suprasarcinilor și scurtcircuitelor și protecția împotriva defectelor la împământare, asigurând o protecție completă pentru motorul conectat. Unitatea de control LUCA18BL funcționează la o frecvență de rețea de 40-60 Hz și are un interval de compensare a temperaturii de la -25 la 70 °C, asigurând funcționarea corespunzătoare în diverse condiții de mediu. Dispozitivul este compatibil cu diverse unități de bază de alimentare (LUB32, LUB38, LUB320, LUB380) și întrerupătoare cu contactor reversibil (LU2B32BL, LU2B38BL) din familia de produse TeSys Ultra, permițând integrarea flexibilă în sistemele existente. LUCA18BL este ideal pentru motoare trifazate, cu răcire automată și este conform cu diverse categorii de aplicații (AC-41, AC-43, AC-44). În ceea ce privește puterea motorului, produsul este capabil să controleze un motor de 7,5 kW la 400-440 V c.a., un motor de 9 kW la 500 V c.a. și până la un motor de 15 kW la 690 V c.a. LUCA18BL are un prag de declanșare de 14,2 x Ir +/- 20%, ceea ce asigură o protecție precisă a motorului. Dispozitivul are protecție IP20 pe panoul frontal și terminalele cu fir, în timp ce zona de conectare externă a panoului frontal are protecție IP40. Din punct de vedere tehnic, LUCA18BL respectă numeroase standarde și certificări, inclusiv EN/IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1. Produsul are certificări CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine, asigurând o aplicabilitate largă în diverse medii industriale. Dispozitivul are o tensiune de izolare (Ui) de 690 V și o rezistență la tensiune de impuls (Uimp) de 6 kV, în conformitate cu IEC 60947-6-2. LUCA18BL poate fi montat pe panoul frontal folosind o metodă de montare prin conectare și are dimensiuni compacte: 45 mm lățime, 66 mm înălțime și 60 mm adâncime, cu o greutate netă de numai 0,135 kg.

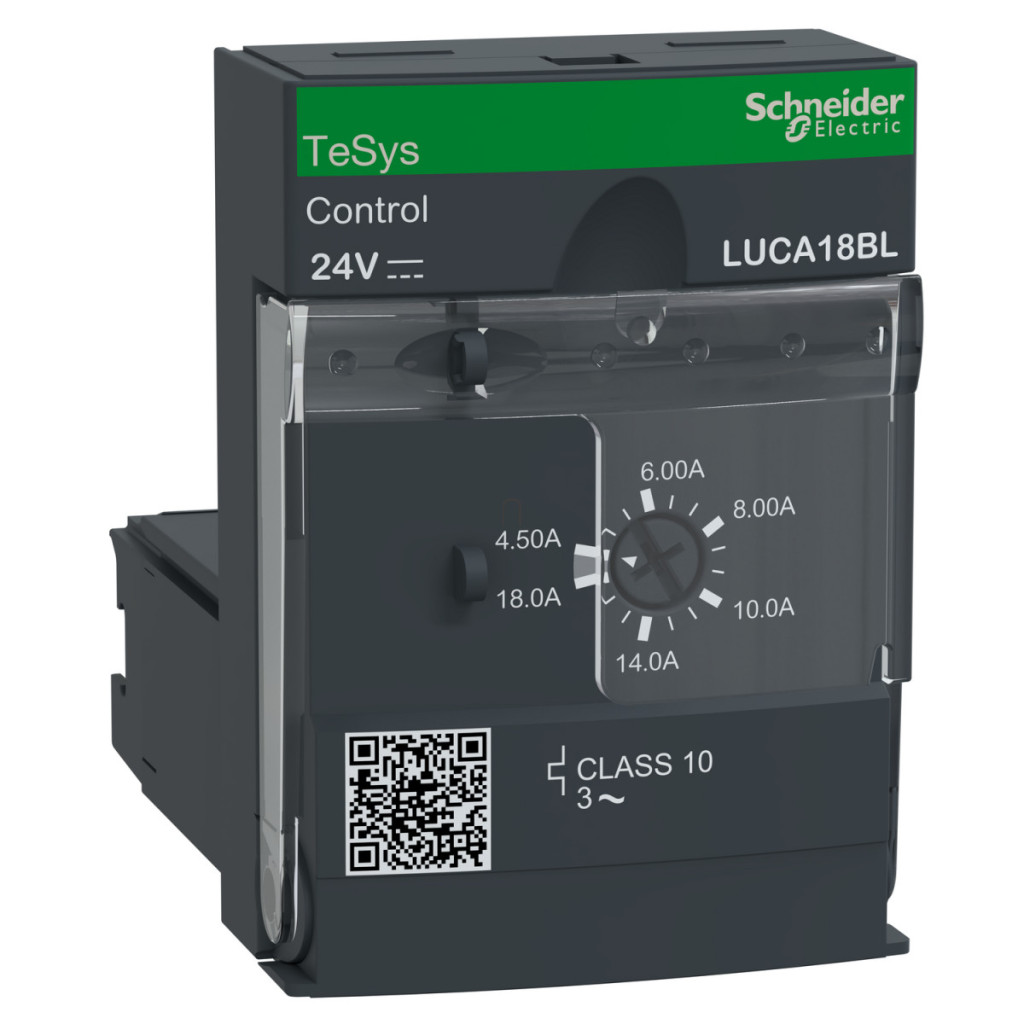

Schneider Electric TeSys U - LUCA18BL - Unitate de control, 4,5 - 18 A, 24 VCC, clasa 10, trifazic date tehnice
Caracteristici principale
Denumirea produsului: TeSys Ultra
Familia de produse: TeSys
Denumire scurtă: LUCA
Tip: Unitate de control standard
Aplicație: Controlul motorului, protecție motor
Aplicație specială: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții principale
Resetare manuală
Protecție împotriva pierderii de fază și dezechilibrului de fazăp>
Protecție împotriva suprasarcinii și scurtcircuitului
Protecție împotriva defectului la pământ
Compatibilitate produs
Bază de alimentare LUB32
Bază de alimentare LUB38
Bază de alimentare LUB320
Bază de alimentare LUB380
Întrerupător contactor reversibil LU2B32BL
Întrerupător contactor reversibil LU2B38BL
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Frecvența rețelei: 40...60 Hz
Tip de sarcină: motor trifazic - răcire: auto-răcire
Categorie de utilizare: AC-41, AC-44, AC-43
Putere motor (kW):
7,5 kW 400...440 V c.a. 50/60 Hz
9 kW 500 V c.a. 50/60 Hz
15 kW 690 V c.a. 50/60 Hz
Interval de reglare a curentului nominal al motorului: 4,5...18 A
Clasa de suprasarcină termică: Clasa 10 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C conform IEC 60947-6-2
Prag de declanșare: 14,2 x Ir +/- 20 %
Sensibilitate la pierderea de fază: Da
Tensiune circuit de comandă [Uc]: 24 V CC
Date suplimentare
Limite de tensiune ale circuitului de control:
20...27 V CC pentru funcționare la 24 V
14,5 V CC pentru cădere la 24 V
Consum tipic de curent:
220 mA 24 V CC I maxim în timpul închiderii cu LUB32
220 mA 24 V CC I maxim în timpul închiderii cu LUB38
80 mA 24 V CC I rms închis cu LUB32
80 mA 24 V CC I rms închis cu LUB38
Disipare căldură:
3 W cu LUB32 în circuitul de control
3 W cu LUB38 în circuitul de control
Timp de funcționare:
35 ms deschidere cu LUB32 în circuitul de control
35 ms deschidere cu LUB38 în circuitul de control
70 ms închidere cu circuit de control LUB32
70 ms închidere cu circuit de control LUB38
Standarde și certificări
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 cu selector de fază, CSA C22.2 Nr. 60947-4-1 cu selector de fază
Certificări de produs: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-6-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-6-2
Separare sigură a circuitelor: 400 V SELV între circuitele de control și cele auxiliare conform IEC 60947-1
Caracteristici fizice
Metodă de montare: Plug-in (panou frontal)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
Greutate netă: 0,135 kg
Caracteristici de mediu
Grad de protecție IP:
IP20 panou frontal și terminale cablate conform IEC 60947-1
IP20 alte suprafețe conform IEC 60947-1
IP40 panou frontal în afara zonei de conectare conform IEC 60947-1
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 2000 m
Rezistență la foc:
960 °C pentru componente care conțin părți conductoare conform IEC 60695-2-12
650 °C conform IEC 60695-2-12
