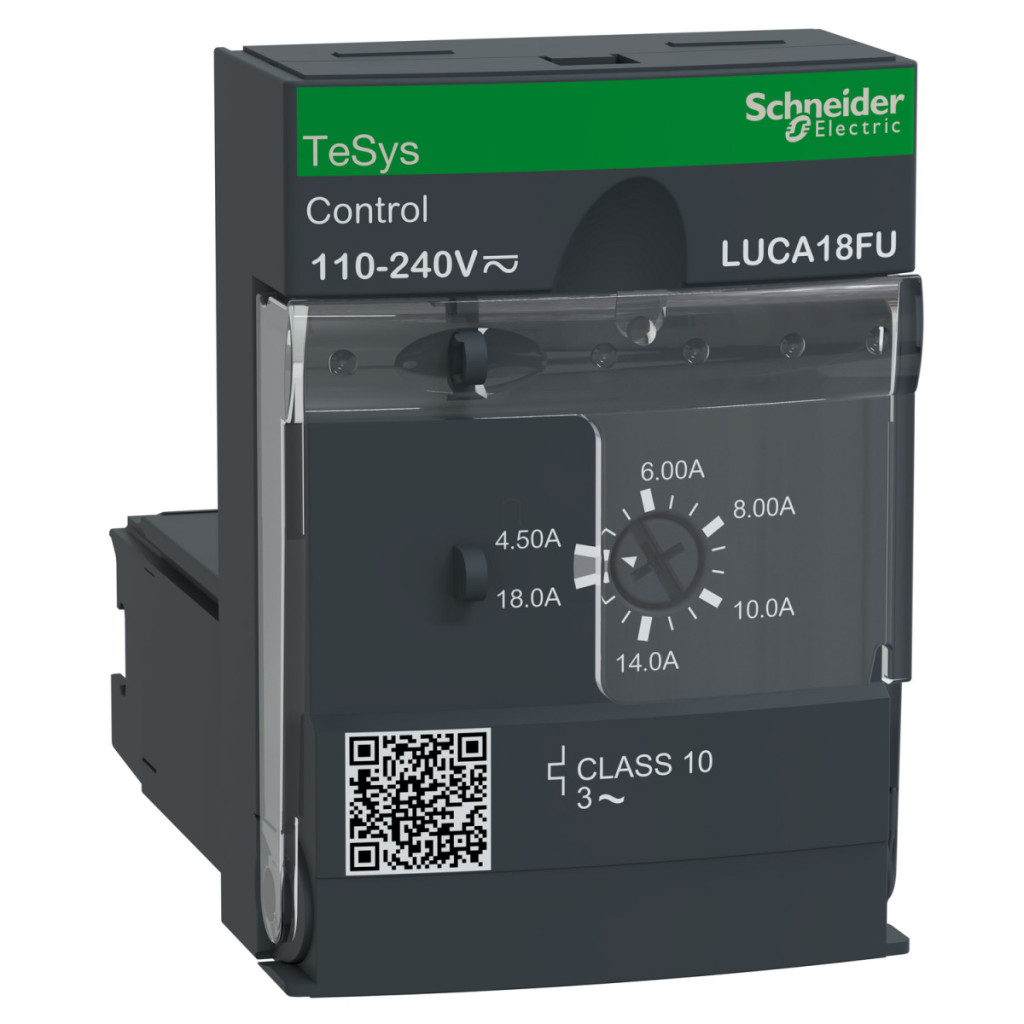

Schneider Electric TeSys Ultra LUCA18FU este o unitate de control standard universală de înaltă calitate, care oferă o soluție eficientă de protecție a motorului pentru aplicații industriale moderne. Dispozitivul este o unitate compactă și funcțională, care combină protecția termică și magnetică, permițând controlul complet al motorului într-un singur dispozitiv. Această unitate de control trifazată, cu un interval de curent reglabil de la 4,5 la 18 A, funcționează la o tensiune de funcționare de 690 V c.a. și are o clasă de declanșare termică de 10. Produsul poate fi utilizat cu o tensiune de control de 110-240 V c.a. sau 110-220 V c.c., ceea ce îl face flexibil pentru utilizarea într-o varietate de sisteme. Ca parte a familiei de produse TeSys Ultra, această unitate de control este plug-in, ceea ce face instalarea și întreținerea extrem de ușoare. LUCA18FU are o serie de funcții de protecție care, împreună, asigură siguranța maximă a motoarelor. Acestea includ protecție împotriva defectelor la împământare, opțiune de resetare manuală, protecție împotriva defectelor de fază și dezechilibrului de fază, precum și protecție împotriva suprasarcinii și scurtcircuitelor. Pragul de declanșare al dispozitivului este de 14,2 ori valoarea Ir, cu o toleranță de ±20%. Dispozitivul este compatibil cu bazele de alimentare LUB32, LUB38, LUB320, LUB380 și întrerupătoarele de schimbare a direcției LU2B32FU și LU2B38FU, ceea ce îl face universal aplicabil în diverse configurații de sistem. Produsul este potrivit pentru controlul motoarelor trifazate, răcite automat, și suportă diverse puteri ale motorului: 7,5 kW la 400-440 V c.a. 50/60 Hz, 9 kW la 500 V c.a. 50/60 Hz și până la 15 kW la 690 V c.a. 50/60 Hz. Este recomandat pentru categoriile de aplicații AC-41, AC-43 și AC-44, fiind astfel potrivit pentru o gamă largă de aplicații industriale. Unitatea de control Schneider Electric TeSys Ultra LUCA18FU este conformă cu mai multe standarde internaționale, inclusiv EN/IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1, și deține certificările necesare: CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine. Dispozitivul este deosebit de rezistent la influențele mediului și are o gamă largă de temperaturi de funcționare (-25 °C până la 70 °C), ceea ce permite utilizarea sa în diverse medii industriale. În ceea ce privește dimensiunile, dispozitivul are o lățime de 45 mm, o înălțime de 66 mm și o adâncime de 60 mm, asigurând un design compact pentru instalarea într-un dulap de comutație. LUCA18FU are o montare pe panoul frontal (plug-in), care facilitează instalarea și întreținerea. Dispozitivul oferă protecție IP20 pentru panoul frontal și conectorii conectați și protecție IP40 pentru zonele din afara zonei de conectare a panoului frontal, în conformitate cu IEC 60947-1.
Schneider Electric TeSys U - LUCA18FU - Unitate de control, 4,5 - 18 A, 110 - 240 V c.a./c.c., clasa 10, trifazic Date tehnice
Date tehnice generale
Familia de produse: TeSys
Seria de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumirea scurtă a dispozitivului: LUCA
Tipul produsului sau al componentei: Unitate de control standard
Aplicația dispozitivului:Control motor, Protecție motor
Aplicație specială a produsului: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții principale
Funcții principale disponibile: Protecție împotriva defectelor la împământare, Resetare manuală, Protecție împotriva defectării fazei și dezechilibrului de fază, Protecție împotriva suprasarcină și scurtcircuit
Compatibilitate produs: LUB32, LUB38, LUB320, Baze de alimentare LUB380, întrerupătoare de schimbare a direcției LU2B32FU și LU2B38FU
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Frecvența rețelei: 40...60 Hz
Tipul sarcinii: motor trifazic - răcire: auto-răcire
Categoria de utilizare: AC-41, AC-44, AC-43
Puterea motorului: 7,5 kW 400...440 V c.a. 50/60 Hz, 9 kW 500 V c.a. 50/60 Hz, 15 kW 690 V c.a. 50/60 Hz
Intervalul de reglare a curentului nominal al motorului: 4,5...18 A
Clasa de suprasarcină termică: Clasa 10 - limită de frecvență: 40...60 Hz - compensare temperatură: -25...70 °C conform IEC 60947-6-2, clasa 10 - limită de frecvență: 40...60 Hz - compensare temperatură: -25...70 °C conform UL 508
Prag de declanșare: 14,2 x Ir +/- 20 %
Sensibilitate la defect de fază: Da
Tensiune circuit de control [Uc]: 110...240 V c.a., 110...220 V c.c.
Caracteristici mecanice
Metodă de montare: Plug-in (panou frontal)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
Condiții de mediu
Grad de protecție IP: IP20 panou frontal și conectori cu fir conform IEC 60947-1, IP20 pentru alte suprafețe conform IEC 60947-1, IP40 pentru panoul frontal în afara zonei de conectare conform IEC 60947-1
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Altitudine de funcționare: 2000 m
Rezistență la foc:960 °C pentru piesele care transportă tensiune conform IEC 60695-2-12, 650 °C conform IEC 60695-2-12
