Unitatea de control standard LUCA32BL din seria TeSys Ultra de la Schneider Electric reprezintă o soluție completă pentru protecția și controlul motoarelor trifazate, oferind caracteristici tehnice excepționale pentru o gamă largă de aplicații industriale. Acest dispozitiv profesional face parte din gama de produse TeSys Ultra și a fost conceput special pentru protecția motoarelor, asigurând funcționarea fiabilă și sigură a acestora. Unitatea de control LUCA32BL funcționează într-un interval de curent nominal al motorului cuprins între 8 și 32 de amperi și are o tensiune nominală de funcționare de 690 V c.a. Dispozitivul asigură protecție termică împotriva suprasarcinilor de clasa 10 în intervalul de frecvență de 40-60 Hz, cu compensare de temperatură între -25 și +70 °C, ceea ce corespunde standardelor IEC 60947-6-2 și UL 508. Printre funcțiile de protecție se numără protecția împotriva defectelor la pământ, protecția împotriva suprasarcinilor și a scurtcircuitelor, posibilitatea de resetare manuală, precum și protecția împotriva căderii de fază și a asimetriei de fază. Circuitul de comandă funcționează cu o tensiune de alimentare de 24 V CC, intervalul de funcționare fiind de 20-27 V, iar tensiunea de ieșire de 14,5 V. LUCA32BL este deosebit de potrivit pentru aplicații în care este necesară controlarea motoarelor trifazate, cu răcire proprie. Din punct de vedere al puterii, unitatea de control este recomandată pentru motoare de 15 kW la o tensiune de 400-440 V CA, pentru motoare de 15 kW la o tensiune de 500 V CA și pentru motoare de 18,5 kW la o tensiune de 690 V CA, la o frecvență de 50/60 Hz. Printre categoriile de comutație se regăsesc AC-43, AC-44 și AC-41, astfel încât poate fi utilizată pentru diferite tipuri de sarcini. Unitatea de control este compatibilă cu numeroase baze de alimentare, precum LUB32, LUB38, LUB320, LUB380, precum și cu întrerupătoare cu contactor de inversare, precum LU2B32BL și LU2B38BL. LUCA32BL poate fi fixat cu o soluție plug-in, având dimensiunile: 45 mm lățime, 66 mm înălțime, 60 mm adâncime. Sistemul său de protecție integrat funcționează cu un prag de declanșare de 14,2 x Ir +/- 20%. Din punct de vedere al exploatării, este important faptul că dispozitivul poate fi utilizat la o altitudine de până la 2000 m deasupra nivelului mării și poate funcționa la temperaturi ambientale cuprinse între -25 și +70 °C. LUCA32BL deține numeroase certificări, printre care CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine, putând fi astfel utilizat în siguranță și în mediul internațional. Aparatul este conform cu standardele EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (cu separator de fază) și CSA C22.2 Nr. 60947-4-1 (cu separator de fază). Nivelul de protecție este IP20 pe panoul frontal și la conectorii conectați, IP40 pe panoul frontal în afara zonei de conectare, oferind astfel o protecție adecvată împotriva prafului și a contactului accidental în mediul industrial. Aparatul este rezistent la descărcări electrostatică (8 kV), câmpuri radiate (10 V/m) și tranziențe rapide (2-4 kV), funcționând astfel în mod fiabil chiar și în medii electrice zgomotoase.

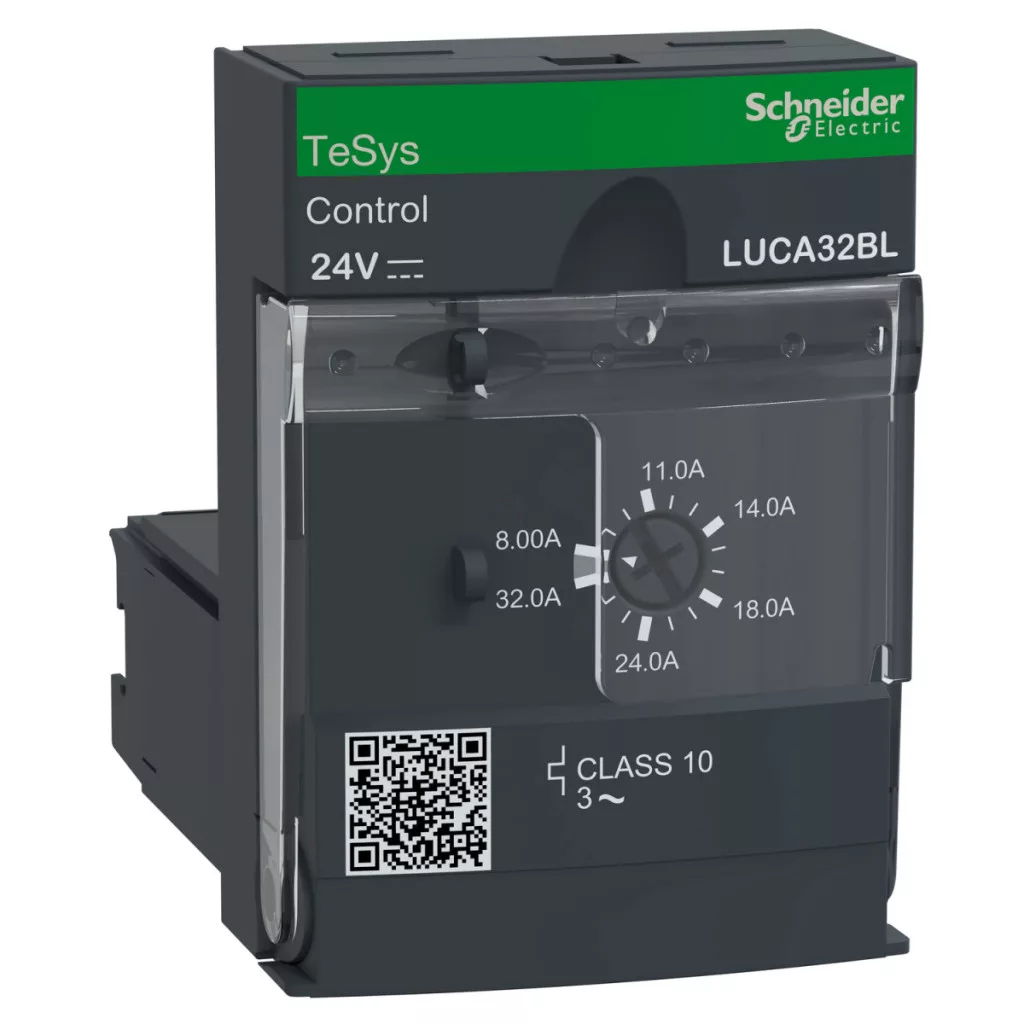

Schneider Electric TeSys U - LUCA32BL - Unitate de control, 8 - 32 A, 24 Vcc, clasa 10, trifazic - specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Seria de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumirea scurtă a dispozitivului: LUCA
Tipul produsului sau al componentei: Unitate de control standard
Aplicația dispozitivului: Controlul motorului, Protecția motorului
Aplicație specifică produsului: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții principale
Funcții principale disponibile: Protecție împotriva scurtcircuitului la pământ, Protecție împotriva suprasarcinilor și scurtcircuitelor, Resetare manuală, Protecție împotriva căderii de fază și asimetriei de fază
Compatibilitate produs: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Disjunctor cu contactor de inversare LU2B32BL, Disjunctor cu contactor de inversare LU2B38BL
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V CA
Frecvență de rețea: 40...60 Hz
Tipul sarcinii: motor trifazic - răcire: autorecirculant
Categoria de utilizare: AC-43, AC-44, AC-41
Puterea motorului kW: 15 kW la 400...440 V CA la 50/60 Hz, 15 kW la 500 V CA la 50/60 Hz, 18,5 kW la 690 V CA la 50/60 Hz
Interval de reglare a curentului nominal al motorului: 8…32 A
Clasa de suprasarcină termică: clasa 10 - limită de frecvență: 40…60 Hz - compensare de temperatură: -25…70 °C conform IEC 60947-6-2, clasa 10 - limită de frecvență: 40…60 Hz - compensare de temperatură: -25…70 °C conform UL 508
Prag de declanșare: 14,2 x Ir +/- 20 %
Sensibilitate la întreruperea de fază: Da
Tensiunea circuitului de comandă [Uc]: 24 V CC
Informații suplimentare
Limite de tensiune ale circuitului de comandă: 20...27 V CC circuit de 24 V de funcționare, 14,5 V CC circuit de 24 V de ieșire
Consum de curent caracteristic: 220 mA 24 V CC I maxim la închidere pentru LUB32, 220 mA 24 V CC I maxim la închidere pentru LUB38, 80 mA 24 V CC I rms în stare închisă pentru LUB32, 80 mA 24 V CC I rms în stare închisă pentru LUB38
Disipare termică: 3 W pentru circuitul de comandă cu LUB32, 3 W pentru circuitul de comandă cu LUB38
Timp de funcționare: 35 ms deschidere pentru LUB32 cu circuit de comandă, 35 ms deschidere pentru LUB38 cu circuit de comandă, 70 ms închidere pentru LUB32 cu circuit de comandă, 70 ms închidere pentru LUB38 cu circuit de comandă
Standarde și certificări
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 cu separator de fază, CSA C22.2 Nr. 60947-4-1 cu separator de fază
Certificări de produs: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-6-2, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 nr. 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-6-2
Caracteristici fizice
Mod de fixare: Plug-in (partea frontală)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
Cod de compatibilitate: LUCA
Condiții de mediu
Grad de protecție IP: IP20 pentru panoul frontal și conectori conectați conform IEC 60947-1, IP20 pentru alte suprafețe conform IEC 60947-1, IP40 în afara zonei de conectare a panoului frontal conform IEC 60947-1
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Altitudine de funcționare: 2000 m
Rezistență la foc: 960 °C pentru părțile care susțin componente sub tensiune conform IEC 60695-2-12, 650 °C conform IEC 60695-2-12
Rezistență la șocuri: 10 gn cu polii de putere deschiși conform IEC 60068-2-27, 15 gn cu polii de putere închiși conform IEC 60068-2-27
Rezistență la vibrații: 2 gn, 5…300 Hz, poli de putere deschise conform IEC 60068-2-6, 4 gn, 5…300 Hz, poli de putere închise conform IEC 60068-2-6
Rezistență la descărcări electrostatică: 8 kV nivelul 3 în aer liber conform IEC 61000-4-2, 8 kV nivelul 4 la contact conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m clasa 3 conform IEC 61000-4-3
Rezistență la tranzienți rapizi: 2 kV conexiune în serie de clasa 3 conform IEC 61000-4-4, 4 kV clasa 4 pentru toate circuitele, cu excepția conexiunii în serie conform IEC 61000-4-4
Imunitate la câmpuri radioelectrice: 10 V conform IEC 61000-4-6
Imunitate la microîntreruperi: 3 ms
Imunitate la căderi de tensiune: 70 % / 500 ms conform IEC 61000-4-11
