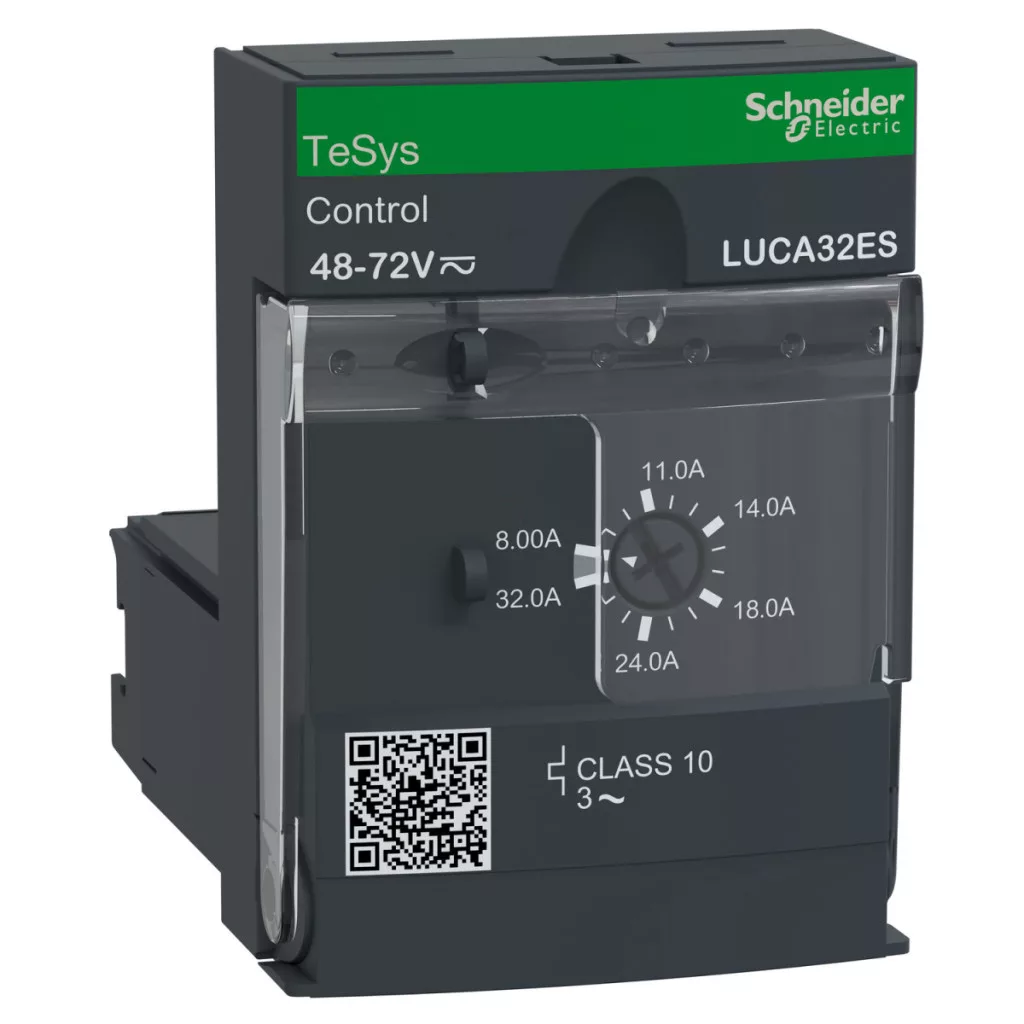

Schneider Electric TeSys Ultra LUCA32ES este un controler profesional standard, conceput special pentru a răspunde cerințelor moderne de control al motoarelor industriale. Acest dispozitiv sofisticat asigură protecția și controlul motoarelor trifazate cu un curent de 8-32 amperi, la o tensiune de funcționare de până la 690 V c.a. Ca parte a gamei de produse TeSys Ultra, modelul LUCA32ES combină funcțiile moderne de protecție a motorului și performanța fiabilă într-un design compact. Unitatea de control dispune de numeroase funcții de protecție, printre care protecție împotriva scurgerilor la pământ, protecție împotriva lipsei de fază și a asimetriei de fază, posibilitatea de resetare manuală, precum și protecție împotriva suprasarcinilor și a scurtcircuitelor. Aceste funcții asigură împreună protecția completă a motoarelor în cele mai diverse condiții de funcționare. Dispozitivul, care aparține clasei de protecție termică împotriva suprasarcinilor de clasa 10, funcționează în intervalul de frecvență 40-60 Hz și are un interval larg de compensare a temperaturii, între -25 °C și +70 °C, în conformitate cu standardele IEC 60947-6-2 și UL 508. Unitatea de control LUCA32ES este compatibilă cu mai multe plăci de bază de transmisie a puterii din familia TeSys Ultra, printre care modelele LUB32, LUB38, LUB320, LUB380, precum și cu întrerupătorul de contactor de inversare a sensului de rotație LU2B32ES. Această versatilitate permite utilizarea sa în diverse configurații de control al motorului. Tensiunea circuitului de control poate fi de 48 V c.a. sau 48-72 V c.c., adaptându-se astfel în mod flexibil la cerințele diferitelor sisteme de control. Consumul tipic de curent în circuitul de comandă este de maximum 280 mA la închidere și 45 mA valoare efectivă în stare închisă, ceea ce asigură o funcționare eficientă din punct de vedere energetic. În ceea ce privește parametrii tehnici, capacitatea de gestionare a puterii motorului LUCA32ES este remarcabilă: 15 kW la o tensiune de 400-440 V c.a., la o tensiune de 500 V CA, de asemenea 15 kW, în timp ce la o tensiune de 690 V CA este adecvat chiar și pentru controlul motoarelor cu o putere de până la 18,5 kW. Produsul poate fi clasificat în categoriile de utilizare AC-41, AC-43 și AC-44, ceea ce indică versatilitatea sa în diverse domenii de aplicare. Pragul de declanșare este de 14,2 x Ir ± 20%, ceea ce asigură o protecție precisă împotriva supracurentului. Dispozitivul este prevăzut cu un sistem de montare plug-in (pe panoul frontal), ceea ce facilitează instalarea și întreținerea.
Schneider Electric TeSys U - LUCA32ES - Unitate de control, 8 - 32 A, 48 - 72 V c.a./c.c., clasa 10, trifazic - specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Tipul gamei de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumirea scurtă a dispozitivului: LUCA
Tipul produsului sau al componentei: Unitate de control standard
Aplicația dispozitivului: Controlul motorului, Protecția motorului
Aplicație specifică produsului: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții de protecție
Funcții principale: Protecție împotriva scurtcircuitului la pământ, Protecție împotriva căderii de fază și a asimetriei de fază, Resetare manuală, Protecție împotriva suprasarcinilor și a scurtcircuitelor
Compatibilitate produs: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Contactor de inversare LU2B32ES
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V CA
Frecvență de rețea: 40...60 Hz
Tipul sarcinii: motor trifazic - răcire: auto-răcire
Categoria de utilizare: AC-41, AC-43, AC-44
Puterea motorului kW: 15 kW la 400...440 V CA la 50/60 Hz, 15 kW la 500 V CA la 50/60 Hz, 18,5 kW la 690 V CA la 50/60 Hz
Interval de reglare a curentului nominal al motorului: 8…32 A
Clasa de suprasarcină termică: clasa 10 - limită de frecvență: 40…60 Hz - compensare de temperatură: -25…70 °C conform IEC 60947-6-2, clasa 10 - limită de frecvență: 40…60 Hz - compensare de temperatură: -25…70 °C conform UL 508
Prag de declanșare: 14,2 x Ir +/- 20 %
Sensibilitate la întreruperea de fază: Da
Tensiunea circuitului de comandă [Uc]: 48 V CA, 48...72 V CC
Caracteristici fizice
Mod de montare: Plug-in (panou frontal)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
Caracteristici de mediu
Grad de protecție IP: IP20 pentru panoul frontal și conectori conectați conform IEC 60947-1, IP20 pentru celelalte părți conform IEC 60947-1, IP40 pentru panoul frontal în afara zonei de conectare conform IEC 60947-1
Tratament de protecție: TH conform IEC 60068
Temperatura mediului de funcționare: -25…70 °C
Temperatura mediului de depozitare: -40…85 °C
Altitudine de funcționare: 2000 m
