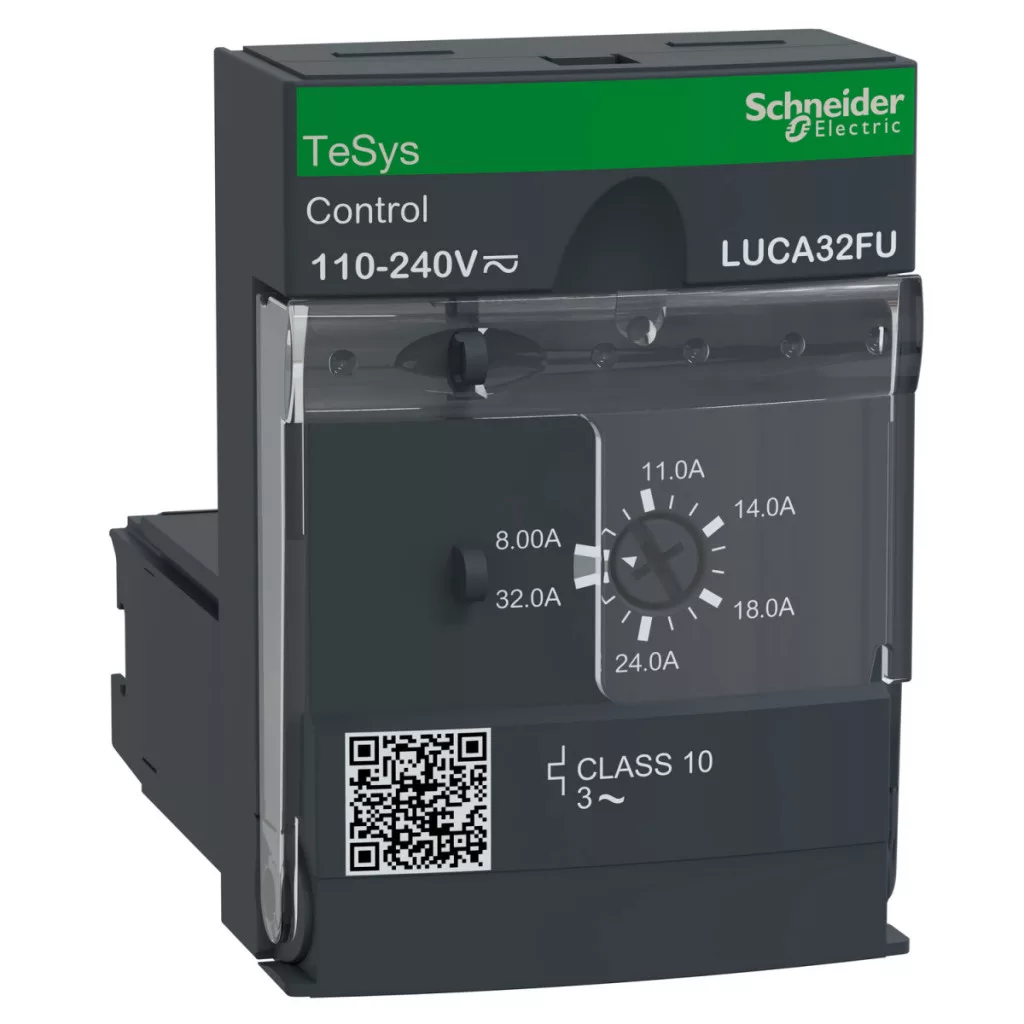

Schneider Electric TeSys Ultra LUCA32FU este o soluție universală de protecție a motoarelor, care combină cea mai recentă tehnologie într-o unitate de control compactă și eficientă. Această unitate de control standard este destinată protecției motoarelor trifazate, în intervalul de curent cuprins între 8 și 32 A, la o tensiune nominală de funcționare de 690 V c.a. Dispozitivul face parte din gama de produse TeSys Ultra, care reprezintă vârful de gamă al sistemelor industriale de control și protecție a motoarelor de la Schneider Electric. Unitatea de control LUCA32FU oferă protecție la suprasarcină de clasa 10, ceea ce este deosebit de avantajos în cazul motoarelor care trebuie să îndeplinească cerințe stricte de protecție. Protecția termomagnetică integrată asigură o durată lungă de viață a echipamentului și o funcționare sigură în medii industriale variate. Tensiunea de alimentare a bobinei dispozitivului este de 110-240 V c.a. sau 110-220 V c.c., ceea ce permite o integrare extrem de flexibilă în diverse sisteme de control. LUCA32FU dispune de numeroase funcții de protecție, indispensabile în controlul modern al motoarelor. Printre acestea se numără protecția împotriva scurgerilor la pământ, protecția împotriva căderii de fază și a dezechilibrului de fază, precum și protecția împotriva suprasarcinilor și a scurtcircuitelor. Dispozitivul dispune, de asemenea, de o funcție de resetare manuală, care permite repunerea în funcțiune ușoară a sistemului după depanare. Unitatea de control este deosebit de avantajoasă în aplicațiile în care sunt necesare cerințe de protecție de bază pentru demaroarele de motor, de exemplu în ceea ce privește protecția împotriva suprasarcinii și a scurtcircuitului. Produsul este compatibil cu sursele de alimentare LUB32, LUB38, LUB320 și LUB380, precum și cu întrerupătoarele de inversare a direcției LU2B32FU și LU2B38FU, putând fi astfel utilizat în diverse configurații de sistem. LUCA32FU este impresionant și din punct de vedere al puterii motorului: este potrivit pentru motoare de 15 kW la 400-440 V c.a. 50/60 Hz și 500 V c.a. 50/60 Hz, precum și pentru motoare de 18,5 kW la 690 V c.a. 50/60 Hz. Aparatul are clasa de suprasarcină termică 10, cu o gamă de frecvență de 40-60 Hz și compensare de temperatură între -25...70 °C, ceea ce corespunde standardelor IEC 60947-6-2 și UL 508. Funcționarea dispozitivului a fost certificată conform diverselor standarde internaționale, inclusiv standardele EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1. Produsul deține numeroase certificări importante, precum CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine, ceea ce asigură aplicabilitatea sa pe piețele globale și conformitatea cu standardele înalte de calitate.
Schneider Electric TeSys U - LUCA32FU - Unitate de control, 8 - 32 A, 110 - 240 V c.a./c.c., clasa 10, trifazic - specificații tehnice
Date generale
Gama de produse: TeSys
Seria de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUCA
Tipul produsului sau al componentei: Unitate de control standard
Aplicația dispozitivului: Controlul motorului, Protecția motorului
Funcții și domenii de aplicare
Aplicație specifică produsului: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții principale: Protecție împotriva scurtcircuitului la pământ, Protecție împotriva căderii de fază și a dezechilibrului de fază, Protecție împotriva suprasarcinilor și scurtcircuitelor, Resetare manuală
Produse compatibile: LUB32, LUB38, LUB320, sursele de alimentare LUB380, întrerupătoarele de inversare a sensului de rotație LU2B32FU și LU2B38FU
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V CA
Frecvența rețelei: 40...60 Hz
Tipul sarcinii: motor trifazic - răcire: cu răcire proprie
Categoria de utilizare: AC-43, AC-41, AC-44
Puterea motorului kW: 15 kW - 400...440 V CA 50/60 Hz, 15 kW - 500 V CA 50/60 Hz, 18,5 kW - 690 V CA 50/60 Hz
Interval de reglare a curentului nominal al motorului: 8...32 A
Clasa de suprasarcină termică: clasa 10 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C conform IEC 60947-6-2, clasa 10 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C conform UL 508
Prag de declanșare: 14,2 x Ir +/- 20 %
Sensibilitate la cădere de fază: Da
Tensiune circuit de comandă [Uc]: 110...240 V CA, 110...220 V CC
Caracteristici circuit de comandă
Limite de tensiune circuit de comandă: 88...264 V CA în circuitul de 110...240 V în funcțiune, 88...242 V CC în circuitul de 110...220 V în funcțiune, 55 V CA în circuitul de 110...240 V la cădere de tensiune, 55 V CC în circuitul de 110...220 V la cădere de tensiune
Consum tipic de curent: 280 mA 110...240 V CA I maxim în timpul închiderii cu LUB32, 25 mA 110...240 V CA I rms în stare închisă cu LUB32
Dispersie termică: 3 W pentru circuitul de comandă cu LUB32, 3 W pentru circuitul de comandă cu LUB38
Condiții de mediu
Grad de protecție IP: IP20 pentru panoul frontal și conectori cablați, IP40 în afara zonei de conectare a panoului frontal
Temperatura mediului în timpul funcționării: -25...70 °C
Temperatura mediului în timpul depozitării: -40...85 °C
Altitudine de funcționare: 2000 m
Caracteristici fizice
Mod de fixare: Plug-in (panou frontal)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
