Schneider Electric TeSys Ultra LUCA38FU este un controler modern, standard, care oferă o soluție de protecție excepțională pentru motoarele trifazate. Acest controler de clasa 10 funcționează într-un interval de curent de 9,5-38 A, cu o tensiune maximă de funcționare de 690 V c.a. Produsul face parte din gama TeSys Ultra, care reprezintă unul dintre elementele definitorii ale ofertei de automatizare industrială a Schneider Electric. Unitatea de control LUCA38FU a fost proiectată în principal pentru aplicații de protecție a motoarelor, îndeplinind cerințele de protecție de bază pentru demaroarele de motoare. Printre funcțiile sale principale se numără protecția împotriva căderii de fază și a dezechilibrului de fază, protecția împotriva suprasarcinilor și a scurtcircuitelor, protecția împotriva scurtcircuitelor la pământ, precum și posibilitatea de resetare manuală. Dispozitivul este compatibil cu bazele de alimentare de tip LUB38 și LUB380, precum și cu întrerupătorul de inversare a sensului de rotație LU2B38FU, putând fi astfel integrat cu flexibilitate în sistemele existente. Unitatea de control poate fi utilizată pentru motoare trifazate, cu răcire proprie, din categoria de utilizare AC-43. Din punct de vedere al puterii motorului, poate fi utilizată cu motoare de 18,5 kW în rețele de 400-440 V c.a. și 500 V c.a., iar în cazul rețelelor de 690 V c.a. poate fi utilizată chiar și cu motoare de până la 22 kW. Pragul de declanșare este de 14,2 × Ir ±20%, ceea ce asigură o protecție adecvată în diverse condiții de funcționare. Produsul funcționează în intervalul de frecvență de rețea de 40-60 Hz, cu compensare de temperatură de la -25...70 °C, conform standardelor IEC 60947-6-2 și UL 508. Tensiunea circuitului de comandă poate fi de 110-240 V c.a. sau 110-220 V c.c., iar în timpul funcționării acesta operează în intervalul de tensiune de 88-264 V c.a. sau 88-242 V c.c. Consumul tipic de curent al produsului este de 280 mA la închidere maximă, în timp ce în stare închisă este de doar 25 mA. Disiparea termică a circuitului de comandă este de 3 W în cazul soclului de alimentare LUB38. Timpul de funcționare este de 35 ms la deschidere și de 50 ms la închidere. LUCA38FU este conform cu numeroase standarde internaționale, printre care EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (cu limitator de fază) și CSA C22.2 nr. 60947-4-1 (cu limitator de fază). Produsul deține certificări CE, UL, CSA, iar obținerea certificărilor CCC și EAC este în curs. Tensiunea nominală de izolație este de 690 V conform IEC 60947-6-2 și de 600 V conform standardelor UL 60947-4-1 și CSA C22.2 nr. 60947-4-1. Rezistența nominală la tensiune de impuls este de 6 kV conform IEC 60947-6-2. În ceea ce privește caracteristicile mecanice, produsul se conectează prin plug-in (partea frontală), având dimensiunile de 45 mm lățime, 66 mm înălțime și 60 mm adâncime. Greutatea netă a produsului este de 0,135 kg. Nivelul de protecție este IP20 pentru panoul frontal și conectorii conectați, IP20 pentru celelalte suprafețe, precum și IP40 pentru partea panoului frontal situată în afara zonei de conectare, conform standardului IEC 60947-1. Intervalul de temperatură de funcționare este de -25...70 °C, intervalul de temperatură de depozitare este de -40...85 °C, iar altitudinea maximă de funcționare este de 2000 m.

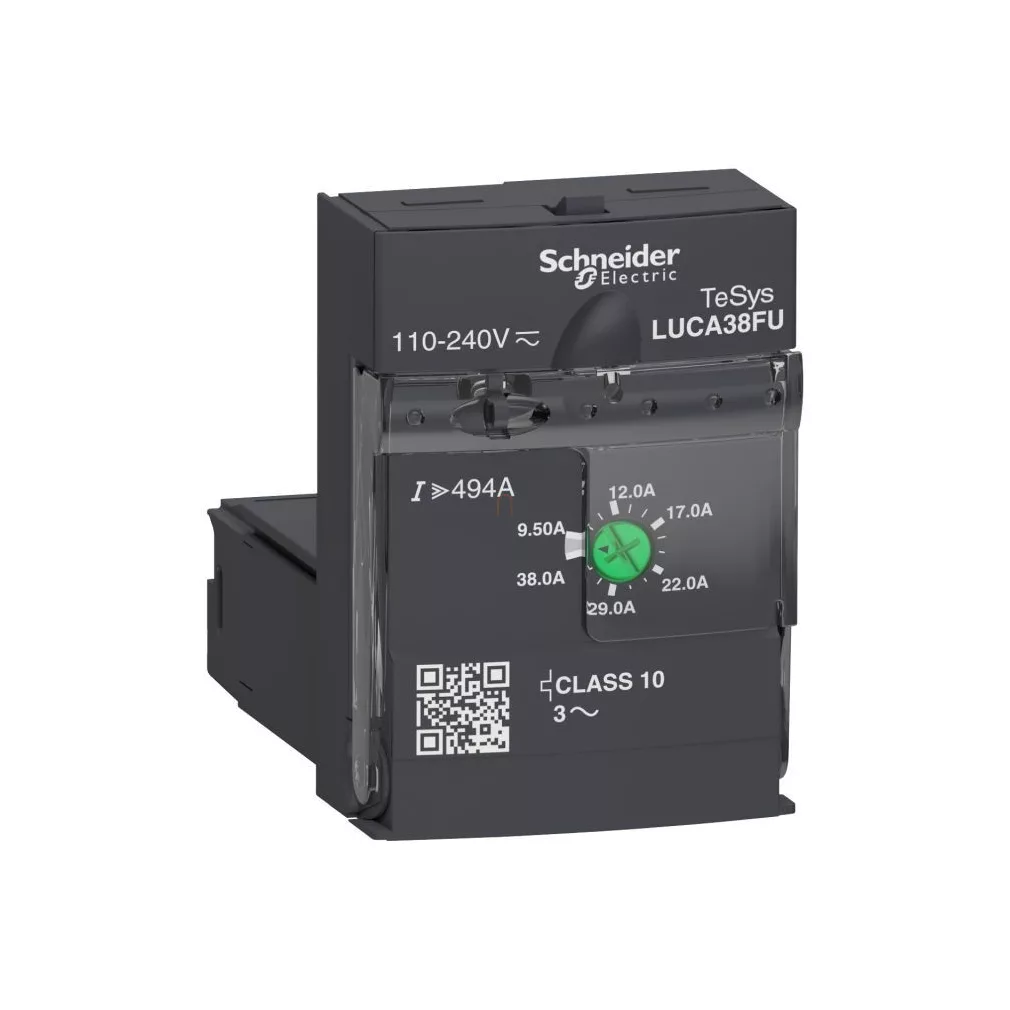

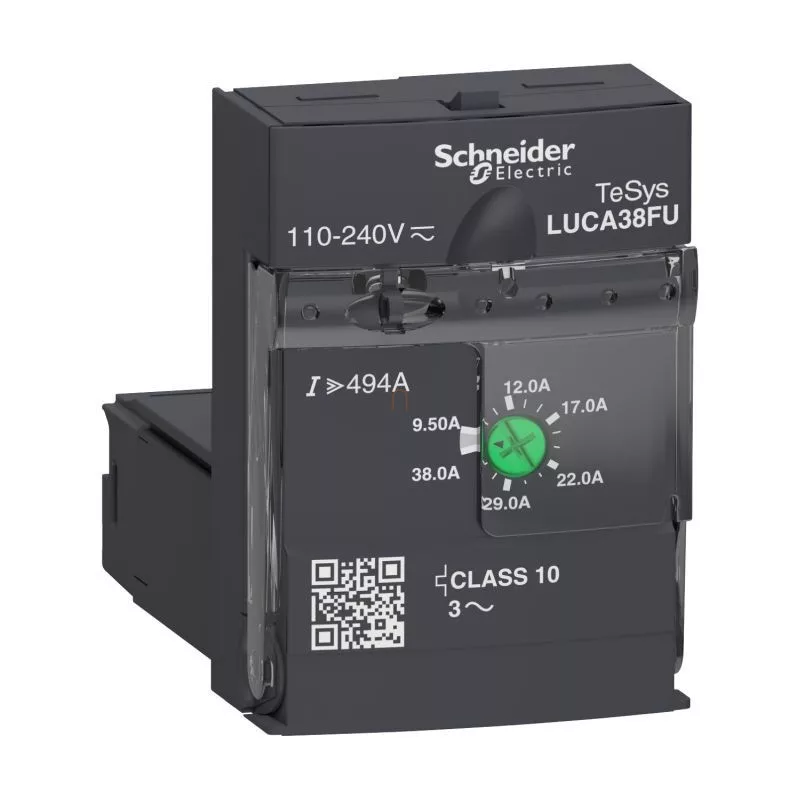

Schneider Electric TeSys U - LUCA38FU - unitate de comandă standard, clasa 10, trifazată, 9,5 - 38 A, 110 - 240 V, specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Seria de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUCA
Tipul produsului sau al componentei: Unitate de control standard
Aplicația dispozitivului: Controlul motorului, Protecția motorului
Aplicație specifică produsului: Cerințe de protecție de bază pentru demaroare de motor: suprasarcină și scurtcircuit
Funcții principale
Funcții principale disponibile: Protecție împotriva pierderii de fază și a dezechilibrului de fază, Protecție împotriva suprasarcinilor și scurtcircuitelor, Protecție împotriva scurtcircuitelor la pământ, Resetare manuală
Compatibilitate produs: Power base LUB38, Power base LUB380, Întrerupător de inversare LU2B38FU
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V CA
Frecvență de rețea: 40...60 Hz
Tipul sarcinii: motor trifazic - răcire: autorecirculantă
Categoria de utilizare: AC-43
Puterea motorului kW: 18,5 kW la 400...440 V CA la 50/60 Hz, 18,5 kW la 500 V CA la 50/60 Hz, 22 kW la 690 V CA la 50/60 Hz
Interval de reglare a curentului nominal al motorului: 9,5...38 A
Clasa de suprasarcină termică: clasa 10 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C conform standardului IEC 60947-6-2, clasa 10 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C conform standardului UL 508
Prag de declanșare: 14,2 × Ir ±20%
Sensibilitate la întreruperea de fază: Da
Tensiunea circuitului de comandă [Uc]: 110...240 V CA, 110...220 V CC
Date suplimentare
Limite de tensiune ale circuitului de comandă: 88...264 V CA pentru circuitul de 110...240 V în timpul funcționării, 88...242 V CC pentru circuitul de 110...220 V în timpul funcționării, 55 V CA pentru circuitul de 110...240 V în caz de cădere de tensiune, 55 V CC pentru circuitul de 110...220 V în caz de cădere de tensiune
Consum caracteristic de curent: 280 mA 110...240 V CA I maxim în timpul închiderii cu LUB38, 25 mA 110...240 V CA I rms în stare închisă cu LUB38
Disipare termică: 3 W la circuitul de comandă cu LUB38
Timp de funcționare: 35 ms la deschidere cu LUB38 în circuitul de comandă, 50 ms la închidere cu LUB38 în circuitul de comandă
Standarde și certificate
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (cu limitator de fază), CSA C22.2 No 60947-4-1 (cu limitator de fază)
Certificări de produs: CE, UL, CSA, CCC (în curs), EAC (în curs)
Caracteristici fizice
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-6-2, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 nr. 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947-6-2
Separare de siguranță a circuitului: 400 V SELV între circuitele de comandă și auxiliare conform IEC 60947-1, 400 V SELV între circuitul de comandă sau auxiliar și circuitul principal conform IEC 60947-1
Mod de montare: Plug-in (partea frontală)
Lățime: 45 mm
Înălțime: 66 mm
Adâncime: 60 mm
Greutate netă: 0,135 kg
Condiții de mediu
Grad de protecție IP: IP20 pentru panoul frontal și conectori conectați conform IEC 60947-1, IP20 pentru alte suprafețe conform IEC 60947-1, IP40 în afara zonei de conectare a panoului frontal conform IEC 60947-1
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Altitudine de funcționare: 2000 m
Rezistență la foc: 960 °C pentru componentele care conțin părți sub tensiune conform IEC 60695-2-12, 650 °C conform IEC 60695-2-12
Rezistență la șocuri: 10 gn cu polii de putere deschiși conform IEC 60068-2-27, 15 gn cu polii de putere închiși conform IEC 60068-2-27
Rezistență la vibrații: 2 gn, 5...300 Hz, poli de putere deschise conform IEC 60068-2-6, 4 gn, 5...300 Hz, poli de putere închise conform IEC 60068-2-6
