Unitatea de control avansată Schneider Electric TeSys Ultra LUCD38FU este o componentă extrem de versatilă pentru controlul motoarelor, cu funcții complexe de protecție și diagnosticare a motoarelor. Acest dispozitiv trifazat, care funcționează în intervalul de curent 9,5-38 A, este alegerea ideală pentru mediile industriale în care siguranța și fiabilitatea sunt esențiale. Unitatea de control TeSys Ultra LUCD38FU oferă funcții de protecție remarcabile, inclusiv protecție împotriva defectării de fază, protecție împotriva asimetriei de fază, protecție împotriva suprasarcinilor și scurtcircuitelor și protecție împotriva defectelor la împământare. Dispozitivul aparține clasei de protecție 20, care este recomandată în mod special pentru motoarele care funcționează în condiții dificile de pornire. Tensiunea maximă de funcționare de 690 V c.a. și gama de frecvențe de rețea de 40-60 Hz asigură o aplicabilitate largă. Circuitul de control poate fi operat cu 110-240 V c.a. sau 110-220 V c.c., permițând o instalare flexibilă în diverse medii industriale. Unitatea de control TeSys Ultra este compatibilă cu sursele de alimentare LUB38 și LUB380 și cu contactorul-deconector direcțional LU2B38FU, ceea ce facilitează integrarea în sistemele existente. Dispozitivul poate fi utilizat pentru motoare trifazate, răcite automat, din categoria de utilizare AC-43. Performanțele sale sunt remarcabile: 18,5 kW la 400-440 V c.a. și 500 V c.a. și 22 kW la 690 V c.a., la o frecvență de 50/60 Hz. Pragul de declanșare de 14,2 x Ir ± 20% asigură o protecție precisă a motorului. Dispozitivul necesită resetare manuală, ceea ce sporește siguranța împotriva repornirii neașteptate. În ceea ce privește caracteristicile fizice, LUCD38FU are dimensiuni compacte: 45 mm lățime, 66 mm înălțime și 60 mm adâncime, cântărind doar 0,135 kg. Metoda de montare prin conectare la panoul frontal permite o instalare ușoară. Carcasa dispozitivului are protecție IP20 pentru panoul frontal și conectorii cu fir, în timp ce partea panoului frontal din afara zonei de conectare are protecție IP40. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, are un interval de temperatură de depozitare cuprins între -40 °C și +85 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. TeSys Ultra LUCD38FU are o rezistență remarcabilă la diverse influențe ambientale. Dispozitivul este rezistent la descărcări electrostatice (8 kV nivel 3 în aer liber, 8 kV nivel 4 în contact), câmpuri radiate (10 V/m 3), tranzitorii rapizi (2 kV clasa 3 conexiune în serie, 4 kV clasa 4 pentru toate circuitele, cu excepția conexiunilor seriale) și câmpuri de frecvență radio de 10 V. De asemenea, este imun la microîntreruperi de 3 ms și căderi de tensiune de 70% / 500 ms. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1, și are certificări CE, UL și CSA.

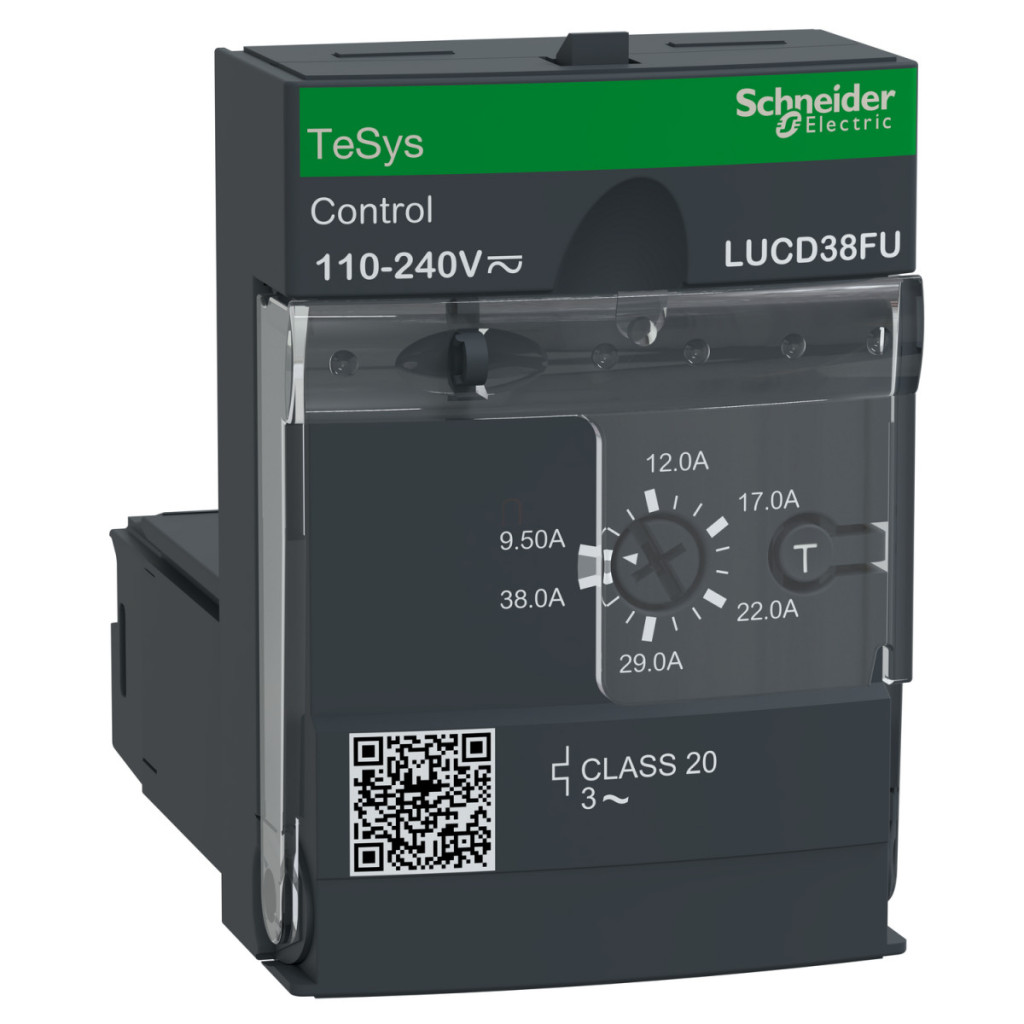

Schneider Electric TeSys U - LUCD38FU - unitate de control avansată, clasa 20, trifazată, 9,5-38 A, 110-240 V date tehnice
Caracteristici principale
Familia de produse: TeSys
Seria de produse: TeSys Ultra
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUCD
Tipul produsului: Unitate de control avansată
Aplicația dispozitivului: Controlul motorului, protecție motor
Aplicație specifică: Protecție de bază și funcții avansate, comunicare
Funcții principale: Protecție împotriva defectării fazei și asimetriei fazei, Protecție împotriva suprasarcinilor și scurtcircuitelor, Protecție împotriva defectelor la împământare, Resetare manuală
Specificații tehnice
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Frecvența rețelei: 40...60 Hz
Tip de sarcină: motor trifazic - răcire: auto-răcire
Categorie de utilizare: AC-43
Putere motor kW: 18,5 kW 400...440 V c.a. 50/60 Hz, 18,5 kW 500 V c.a. 50/60 Hz, 22 kW 690 V c.a. 50/60 Hz
Intervalul de reglare a curentului nominal al motorului: 9,5...38 A
Clasa de suprasarcină termică: Clasa 20 - limită de frecvență: 40...60 Hz - compensare de temperatură: -25...70 °C
Prag de declanșare: 14,2 x Ir +/- 20%
Sensibilitate la defect de fază: Da
Tensiune circuit de control [Uc]: 110...240 V c.a., 110...220 V c.c. Caracteristici mecanice Metoda de montare: Plug-in (panou frontal) Lățime: 45 mm Înălțime: 66 mm
Adâncime: 60 mm
Greutate netă: 0,135 kg
Parametri de mediu
Protecție IP: IP20 panou frontal și conectori cu fir, IP40 panou frontal în afara zonei de conectare
Tratament de protecție: TH
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 2000 m
