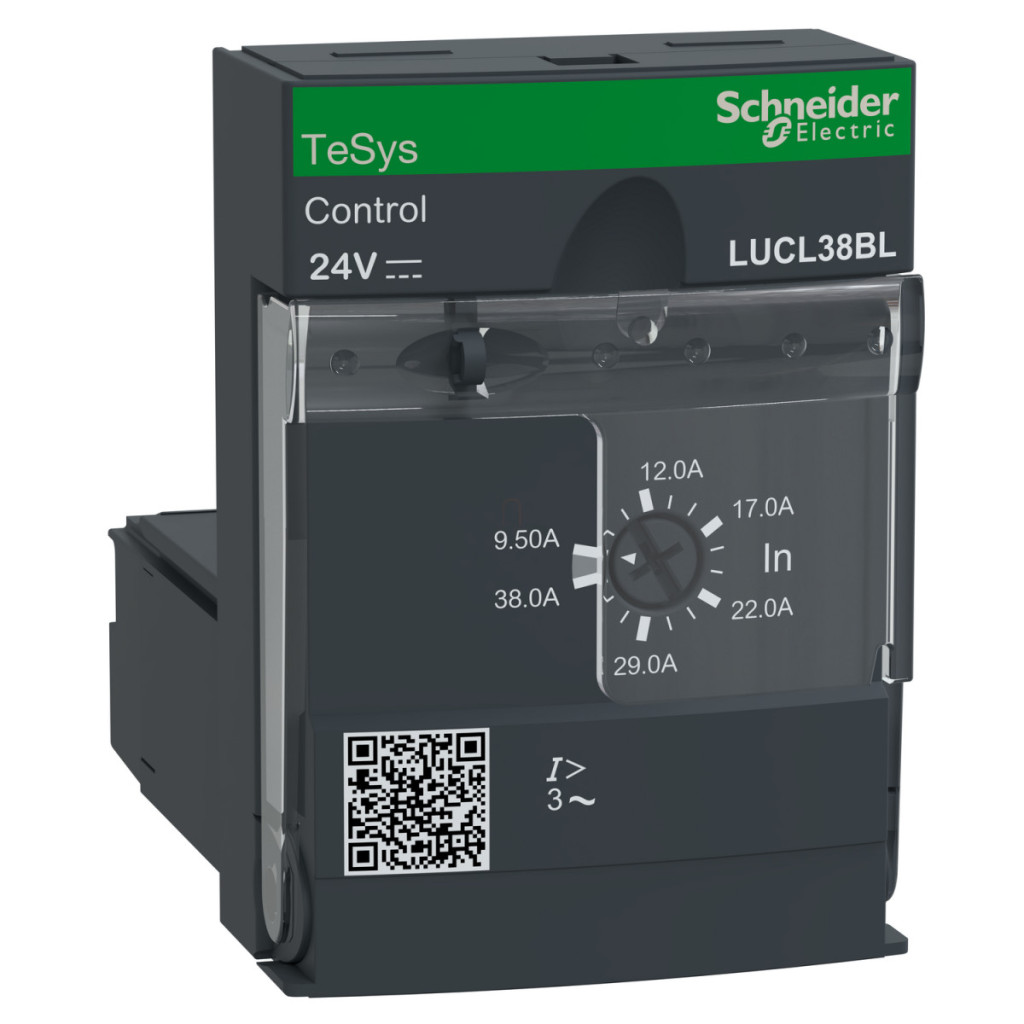

Unitatea de control standard LUCL38BL din seria TeSys Ultra de la Schneider Electric este un modul de protecție magnetic inovator, compact și performant, care oferă o soluție excelentă pentru aplicații de protecție a motoarelor. Acest dispozitiv cu 3 poli, care funcționează în intervalul de curent 9,5-38 A, este proiectat special pentru sarcini de protecție și control al motoarelor în rețele de 690 V c.a., fiind astfel alegerea ideală pentru mediile industriale. Ca parte a familiei de produse TeSys Ultra, LUCL38BL are o tensiune de bobină de 24 VCC și a fost special dezvoltat pentru aplicații de protecție asociate cu convertoare de frecvență sau soft startere. Principalele funcții ale dispozitivului includ protecția împotriva scurtcircuitelor și resetarea manuală, ceea ce sporește fiabilitatea echipamentului. Unitatea de control este pe deplin compatibilă cu unitățile de alimentare LUB38 și LUB380 și comutatorul de schimbare a direcției LU2B38BL, permițând o integrare flexibilă a sistemului. Din punct de vedere tehnic, LUCL38BL funcționează în gama de frecvențe de rețea de 40-60 Hz și este proiectat pentru a controla motoare trifazate, răcite automat. Acesta aparține categoriei de utilizare AC-43 și poate gestiona o putere a motorului de 18,5 kW la 400-440 V c.a. și 500 V c.a. și 22 kW la 690 V c.a. Intervalul nominal de reglare a curentului motorului este reglabil de la 9,5 la 38 A, iar pragul de declanșare este de 14,2 x Ir +/- 20%. Circuitul de control funcționează la 24 V c.c., cu un interval de funcționare de 20-27 V și o valoare de cădere de 14,5 V. Consumul său de curent este de maximum 220 mA când este închis și 80 mA când este deschis la 24 V c.c. Circuitul de control are o disipare de căldură de 3 W și un timp de funcționare de 35 ms la deschidere și 70 ms la închidere. LUCL38BL este conform cu numeroase standarde internaționale, inclusiv EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1. De asemenea, este certificat CE, EAC și ATEX. Tensiunea de izolare este de 690 V conform IEC 60947-6-2 și de 600 V conform standardelor UL și CSA. Rezistența la tensiune de impuls este de 6 kV și asigură separarea sigură a circuitului la un nivel SELV de 400 V între circuitele de control și auxiliare și circuitul principal. Instalarea este ușoară datorită metodei de montare prin conectare (panou frontal). Cu dimensiunile sale compacte (45 mm lățime, 66 mm înălțime, 60 mm adâncime) și o greutate de numai 0,135 kg, este o soluție care economisește spațiu pentru dulapurile de comandă. Gradul de protecție IP este IP20 pe panoul frontal și conectorii conectați, IP20 pe alte suprafețe și IP40 pe panoul frontal în afara zonei de conectare externă, în conformitate cu standardul IEC 60947-1.
Schneider Electric TeSys U - LUCL38BL - modul de protecție magnetică CU 38A 24VDC date tehnice
Caracteristici principale
Familia de produse: TeSys
Linie de produse: TeSys Ultra
Denumire produs: TeSys Ultra
Denumire scurtă dispozitiv: LUCL
Tip produs sau componentă: Unitate de control magnetic
Aplicație dispozitiv: Control motor, protecție motor
Aplicație specială a produsului: Protecție convertoare de frecvență sau soft startere/controlere soft
Funcții principale disponibile: Protecție scurtcircuit, resetare manuală
Compatibilitate produs: Bază de alimentare LUB38, Bază de alimentare LUB380, Comutator de schimbare a direcției LU2B38BL
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Frecvența rețelei: 40...60 Hz
Tipul sarcinii: motor trifazat - răcire: auto-răcire
Categorie de utilizare: AC-43
Puterea motorului: 18,5 kW la 400...440 V c.a. 50/60 Hz, 18,5 kW 500 V c.a. 50/60 Hz, 22 kW 690 V c.a. 50/60 Hz
Intervalul nominal de reglare a curentului motorului: 9,5...38 A
Prag de declanșare: 14,2 x Ir +/- 20 %
Tensiune circuit de comandă [Uc]: 24 V c.c.
Caracteristici suplimentare
Limite tensiune circuit de comandă: 20...27 V c.c. pentru funcționare la 24 V, 14,5 V c.c. pentru cădere de 24 V
Consum tipic de curent: 220 mA 24 V c.c. I maxim la închidere cu LUB38, 80 mA 24 V CC I rms în stare închisă cu LUB38
Disipare termică: 3 W cu LUB38 în circuitul de control
Timp de funcționare: 35 ms cu LUB38 în circuitul de control la deschidere, 70 ms cu LUB38 în circuitul de control la închidere
Standarde și certificări
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 cu separator de fază, CSA C22.2 Nr. 60947-4-1 cu separator de fază
Certificări de produs: CE, EAC, ATEX
Caracteristici de izolare
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-6-2, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 Nr. 60947-4-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-6-2
Separare sigură a circuitelor: 400 V SELV între circuitele de control și cele auxiliare conform IEC 60947-1, 400 V SELV între circuitul de control sau auxiliar și circuitul principal conform IEC 60947-1. Caracteristici fizice Metodă de montare: Plug-in (panou frontal) Lățime: 45 mm Înălțime: 66 mm Adâncime: 60 mm Greutate netă: 0,135 kg
Cod de compatibilitate: LUCL
Condiții de mediu
Grad de protecție IP: IP20 panou frontal și conectori cu fir în conformitate cu IEC 60947-1, IP20 alte suprafețe în conformitate cu IEC 60947-1, IP40 panou frontal în afara zonei de conectare externă în conformitate cu IEC 60947-1
Tratament de protecție: TH în conformitate cu IEC 60068
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: 2000 m
Caracteristici de protecție și fiabilitate
Rezistență la foc: 960 °C pentru părțile sub tensiune în conformitate cu IEC 60695-2-12, 650 °C în conformitate cu IEC 60695-2-12
Rezistență la impact: 10 gn cu poli de alimentare deschiși în conformitate cu IEC 60068-2-27, 15 gn cu poli de alimentare închiși în conformitate cu IEC 60068-2-27
Rezistență la vibrații: 2 gn, 5...300 Hz, stâlpi de alimentare deschise în conformitate cu IEC 60068-2-6, 4 gn, 5...300 Hz, stâlpi de alimentare închise în conformitate cu IEC 60068-2-6
Compatibilitate electromagnetică
Rezistență la descărcări electrostatice: 8 kV nivel 3 aerian conform IEC 61000-4-2, 8 kV nivel 4 contact conform IEC 61000-4-2
Sursă de supratensiune nedisipativă: 1 kV mod comun conform IEC 60947-6-2, 2 kV mod comun conform IEC 60947-6-2
Rezistență la câmpuri radiate: 10 V/m 3 în conformitate cu IEC 61000-4-3
Rezistență la tranzienți rapizi: 2 kV clasa 3 conexiune în serie conform IEC 61000-4-4, 4 kV clasa 4 toate circuitele, cu excepția conexiunii în serie conform IEC 61000-4-4
Protecție împotriva câmpurilor de frecvență radio: 10 V în conformitate cu IEC 61000-4-6 Protecție împotriva microîntreruperilor: 3 ms Protecție împotriva căderilor de tensiune: 70% / 500 ms în conformitate cu IEC 61000-4-11
