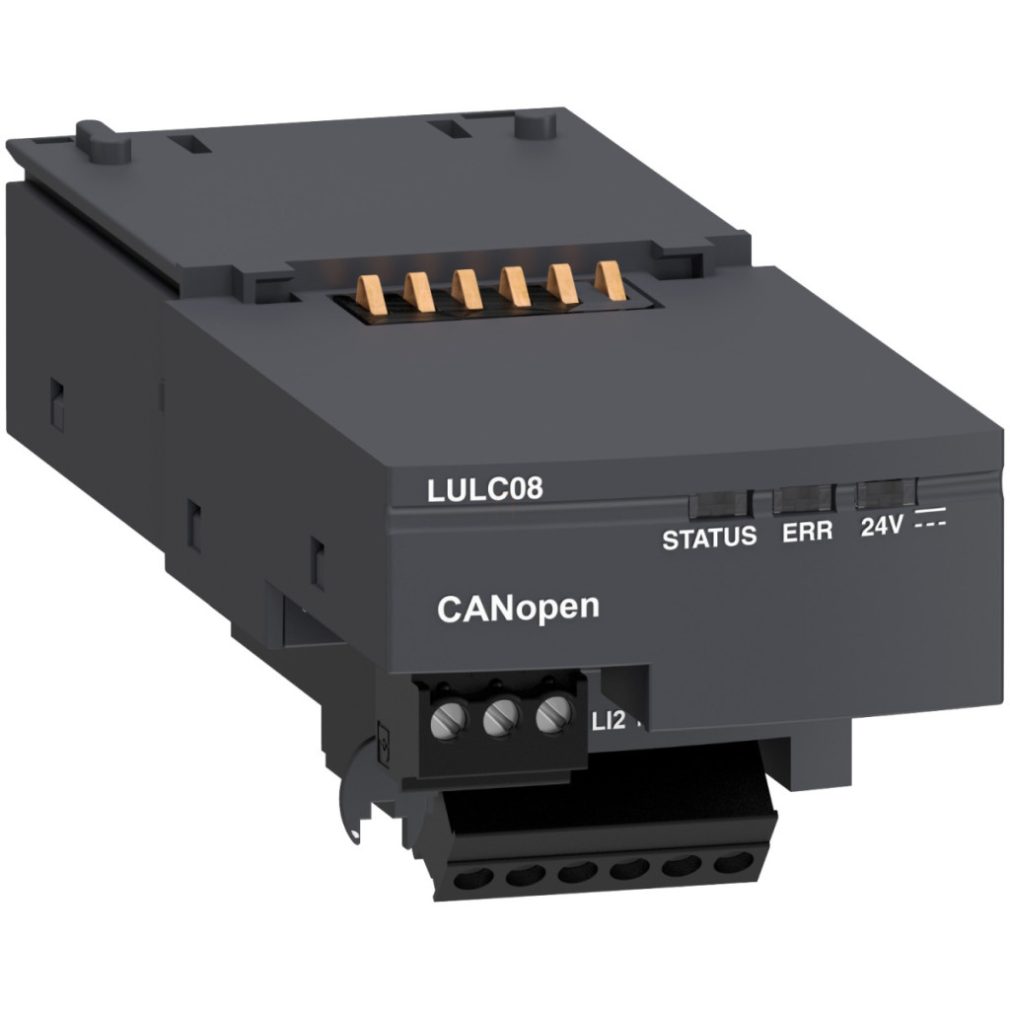

Modulul de comunicație Schneider Electric TeSys U LULC08 CANopen este o soluție avansată de automatizare industrială care asigură integrarea perfectă între sistemele de control al motoarelor TeSys U și rețelele CANopen. Acest modul plug-in poate fi montat pe panoul frontal al seriei TeSys U, adăugând capacități puternice de comunicare sistemului, ocupând în același timp un spațiu minim în dulapul de comandă. Modulul LULC08 este proiectat special pentru familia de produse TeSys și este pe deplin compatibil cu diverse unități TeSys U, inclusiv tipurile LUCA, LUCL, LUCD, LUCC, LUCM și LUCB. Dispozitivul poate fi utilizat universal atât cu surse de alimentare fără invertor (LUB), cât și cu invertor (LU2B), oferind o soluție flexibilă pentru diverse aplicații industriale. Modulul, care funcționează la o tensiune de alimentare de 24 V c.c., are un consum de curent extrem de redus, de numai 1,5 mA, asigurând o funcționare eficientă din punct de vedere energetic. În ceea ce privește protocolul de comunicare, LULC08 acceptă standardele CAN2.0A și CAN2.0B, iar conexiunea fizică este asigurată de un conector SUB-D cu 9 pini. Intervalul de adresare de la 1 la 127 permite o configurare flexibilă a rețelei. Modulul are două ieșiri dedicate pentru acționarea bobinei de control a starterului, cu un curent maxim de ieșire de 500 mA. Funcționarea în siguranță este garantată de protecția cu siguranță GL de 2A. Starea dispozitivului este indicată de 3 LED-uri pe panoul frontal, ceea ce facilitează diagnosticarea și depanarea. Modulul LULC08 este conectat folosind terminale cu șurub care acceptă diverse dimensiuni de cablu între 0,14 și 1 mm², atât pentru cabluri rigide, cât și flexibile, cu sau fără capete de cablu. Această versatilitate îi permite să se adapteze la diferite condiții de instalare. Dispozitivul poate fi utilizat cu AWG 26...AWG 16 cu un cuplu de strângere de 0,2-0,25 Nm. Clasa de protecție IP20 oferă o protecție adecvată în medii industriale, în timp ce intervalul de temperatură de funcționare de la -25 la +55 °C permite o aplicabilitate largă în diferite condiții de mediu. Modulul de comunicație TeSys U LULC08 CANopen este alegerea perfectă pentru integratorii de sisteme și constructorii de mașini care caută o soluție de comunicație fiabilă, eficientă și versatilă pentru sistemele de control al motoarelor TeSys U.
Schneider Electric TeSys U - LULC08 - Modul de comunicație CANopen pentru U - date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumire scurtă a produsului: LUL
Tipul produsului: Modul de comunicare
Compatibilitatea produsului: LUCA, LUCL, LUCD, LUCC, LUCM, LUCB
Aplicația dispozitivului: Comunicații
Seriile compatibile: TeSys TeSys U LUB sursă de alimentare fără comutare, TeSys TeSys U LU2B sursă de alimentare cu comutare
Funcții suplimentare
Funcție principală: Modul de comunicații
Metodă de montare: Plug-in
Locație de montare: Panou frontal
Interfață fizică: SUB-D femelă cu 9 pini
Tip bus: CANopen
Protocol port de comunicație: CAN2.0A, CAN2.B
Adresare: 1...127
Consum curent: 1,5 mA 24 V CC 20...28 V
Intrare logică: Pozitivă 24 V CC - 7 mA
Timp de răspuns: 10 ms +/- 30% schimbare la starea 0, 10 ms +/- 30% schimbare la starea 1
Tip intrare: Rezistiv
Număr de ieșiri: 2 bobine dedicate de control al starterului, 1
Tensiune nominală de alimentare [Us]: 24 V CC
Curent de ieșire: <= 500 mA
Tip de protecție: Siguranță GL 2 A
Capacitate curent de comutație: 0,5 mA la 24 V
Indicație locală: 3 LED-uri pe panoul frontal
Distanță de conectare: 3,81 mm
Conexiuni - terminale
Cleme cu șurub 1 cablu(e) 0,14...1 mm² fără capăt de cablu flexibil
Terminale cu șurub 1 cablu(e) 0,14...1 mm² fără capăt de cablu rigid
Terminale cu șurub 1 cablu(e) 0,25...0,5 mm² cu capăt flexibil al cablului
Cleme cu șurub 1 cablu(e) 0,25...1 mm² cu capăt flexibil al cablului
Cleme cu șurub 2 cablu(e) 0,14...0,5 mm² fără capăt de cablu rigid
Cleme cu șurub 2 cabluri 0,14...0,75 mm² fără capăt de cablu flexibil
Cleme cu șurub 2 cabluri 0,25...0,34 mm² cu capăt de cablu flexibil
Cleme cu șurub 2 cablu(e) 0,5 mm² cu capăt de cablu flexibil
Tipul cablului conectat: AWG 26...AWG 16
Cuplu de strângere: 0,2...0,25 N.m 2,5 mm
Mediu
Standarde: DR 303-2, CIADS-301 V4.02
Temperatură ambiantă de funcționare: -25...55 °C
Grad de protecție IP: IP20 conform IEC 60529
