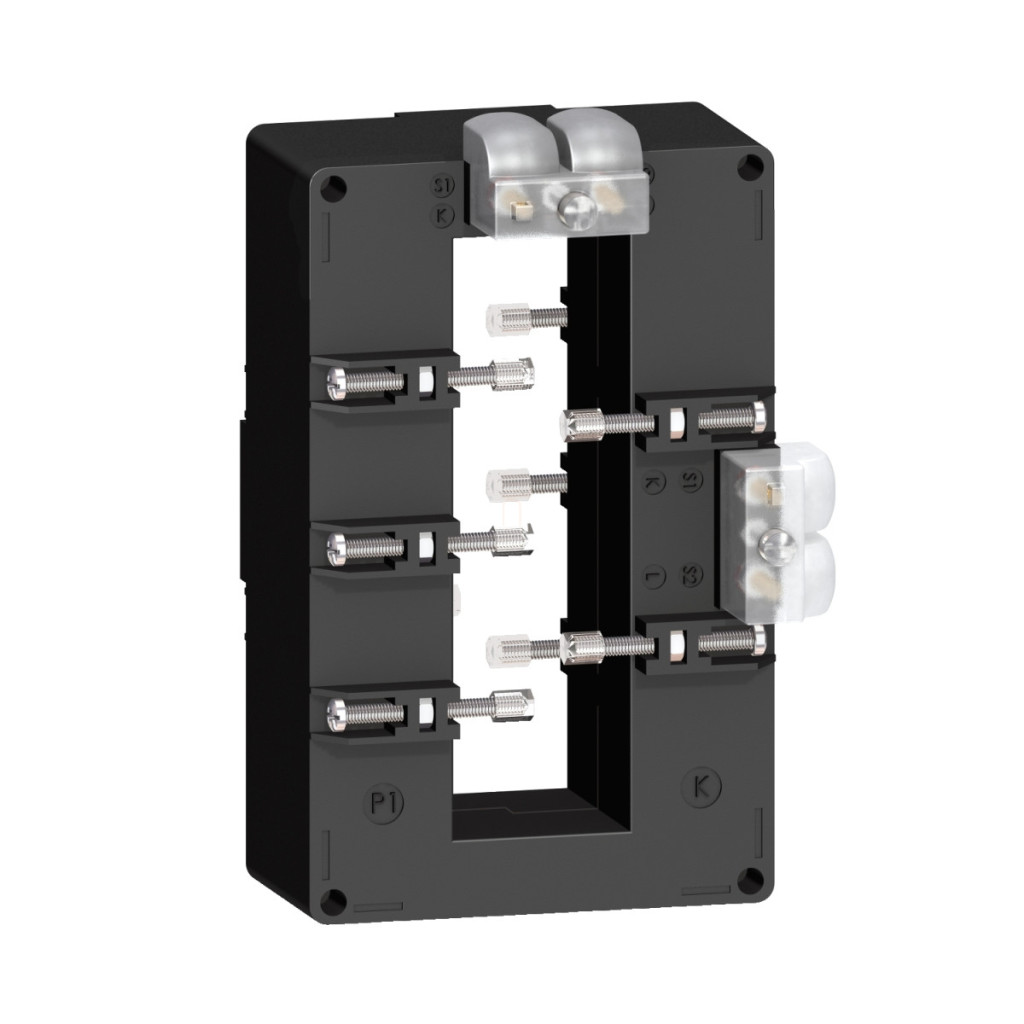

Transformatorul de curent Schneider Electric METSECT5DB125 este un dispozitiv profesional de conversie a energiei din familia de produse PowerLogic, conceput special pentru măsurarea și monitorizarea sistemelor electrice de mare putere. Acest transformator de curent tropicalizat funcționează în mod fiabil în condiții climatice variabile, ceea ce este deosebit de important în mediile de instalare în care umiditatea și fluctuațiile de temperatură pot fi semnificative. Transformatorul de curent METSECT5DB125 are un raport de 1250/5, ceea ce înseamnă că convertește curentul primar de 1250 amperi în 5 amperi pe partea secundară, făcându-l compatibil cu majoritatea instrumentelor de măsurare standard. O caracteristică specială este ieșirea secundară dublă, care permite sisteme de măsurare și monitorizare mai flexibile. Dispozitivul are un design cu miez divizat și este proiectat special pentru conectarea la bare colectoare, cu o dimensiune a deschiderii de 38×127 mm, ceea ce îl face o alegere ideală pentru instalații industriale mai mari, centre de date sau sisteme de distribuție a energiei electrice. Din punct de vedere tehnic, METSECT5DB125 oferă o precizie remarcabilă: precizie de clasa 0,5 la 8 VA și precizie de clasa 1 la 12 VA. Dispozitivul are o tensiune maximă de funcționare de 720 V CA (50/60 Hz) și o tensiune de izolare de 3 kV. Produsul are un design robust și o rezistență termică excelentă, cu un curent termic măsurabil în aer liber convențional (Ith) de 60 kA și o capacitate de curent dinamic de 2,5 Ith. Factorul de siguranță maxim este 5, ceea ce oferă o protecție suplimentară în caz de suprasarcină. Gradul de protecție IP20 oferă o protecție adecvată pentru utilizarea în medii industriale standard, iar dispozitivul poate funcționa într-un interval larg de temperaturi de funcționare, de la -25 °C la +50 °C, cu o umiditate relativă de 0-95%. Transformatorul de curent Schneider Electric METSECT5DB125 este extrem de ușor de instalat datorită șuruburilor de montare izolate. Dimensiunile externe ale dispozitivului sunt: 99 mm lățime, 160 mm înălțime, 78,4 mm adâncime, în timp ce deschiderea internă de trecere măsoară 38×127 mm. Produsul este conform cu standardele stricte IEC 61869-2 și VDE 0414 și este, de asemenea, certificat EAC și CE, ceea ce garantează fiabilitatea și funcționarea în condiții de siguranță. Transformatorul de curent Schneider Electric METSECT5DB125 este alegerea ideală pentru orice aplicație care necesită măsurarea precisă a curentului în sisteme de mare putere, fie pentru controlul proceselor industriale, gestionarea energiei sau controlul calității.
Schneider Electric Transformator de curent TI - METSECT5DB125 - transformator de curent 1250/5A (38x127) răcit cu aer, pentru bară colectoare cu conexiune secundară dublă (DB) date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului sau al componentei: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 8 VA, Clasa 1 la 12 VA
Curent nominal [In]: 1250 A Informații suplimentare Tip transformator de curent: Pentru bară colectoare tropicalizată, miez solid Raport transformator de curent: 1250/5 Curent convențional de căldură în aer liber [Ith]: 60 kA
Capacitate dinamică de transport a curentului: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V CA 50/60 Hz
Tensiune nominală de izolare [Ui]: 3 kV
Metodă de montare: Șurub de fixare izolat
Suport de montare: Bară colectoare
Lățime: Internă: 38 mm, Extern: 99 mm Înălțime: Intern: 127 mm, Extern: 160 mm Adâncime: Cadru: 40 mm, Total: 78,4 mm Tensiune nominală de impuls [Uimp]: 3 kV Clasa de izolație electrică: Clasa B Deschidere șină: 127 x 38 Etanșare: Da Caracteristici de mediu Standarde: IEC 61869-2, VDE 0414 Certificări produs: EAC, CE Grad de protecție IP: IP20 Umiditate relativă: 10–99% la 20 °C VDE 0414
Certificări produs: EAC, CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatură ambiantă de funcționare: -25...50 °C
