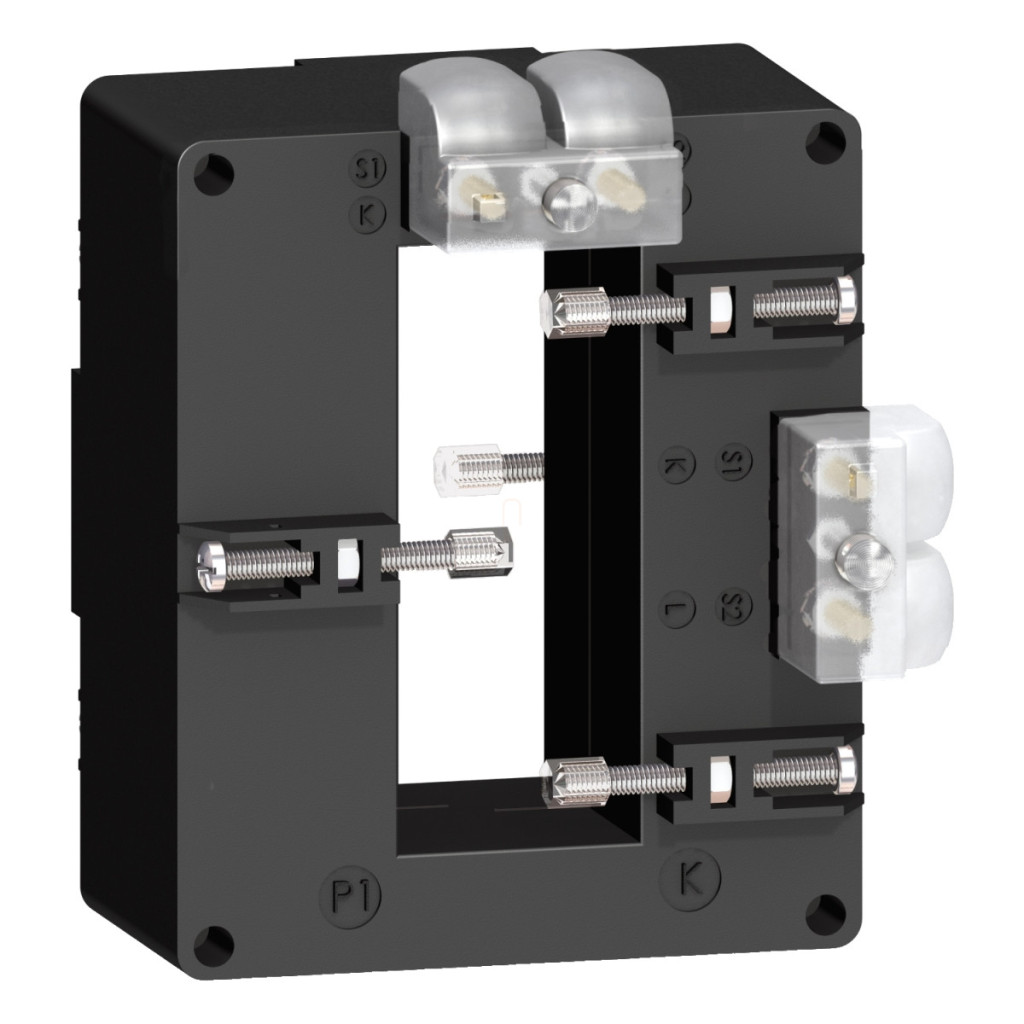

Transformatorul de curent METSECT5DD100 din gama de produse PowerLogic de la Schneider Electric este un dispozitiv profesional de măsurare electrică conceput special pentru sisteme de înaltă performanță. Acest transformator de curent tropicalizat este alegerea perfectă pentru medii cu umiditate ridicată și temperaturi extreme, deoarece poate funcționa în mod fiabil într-un interval de temperatură de la -25 °C la +60 °C, chiar și la o umiditate relativă de 95%. Modelul METSECT5DD100 este un transformator de curent 1000/5, ceea ce înseamnă că transformă 1000 de amperi de curent primar în 5 amperi de curent secundar, permițând măsurarea sigură și precisă a curenților mari. Dispozitivul are un design unic, cu două ieșiri secundare, ceea ce îi sporește versatilitatea și flexibilitatea în timpul instalării. Designul și forma solidă a dispozitivului, special conceput pentru bare colectoare, asigură o funcționare stabilă și fiabilă. Deschiderea internă măsoară 84 x 34 mm, ceea ce îl face deosebit de potrivit pentru conectarea la sisteme standard de bare colectoare. Din punct de vedere tehnic, modelul METSECT5DD100 oferă o precizie remarcabilă: precizie de clasa 0,5 la o sarcină de 10 VA și precizie de clasa 1 la o sarcină de 15 VA. Dispozitivul are o tensiune maximă de funcționare de 720 V CA 50/60 Hz și o tensiune de izolație de 3 kV. Produsul are o capacitate de încărcare remarcabilă: curentul său termic convențional în aer liber este de 60 kA, în timp ce curentul său de rezistență dinamică este de 2,5 ori mai mare. Factorul maxim de siguranță este 5, ceea ce asigură o protecție adecvată chiar și în cazul unei suprasarcini. Transformatorul de curent aparține clasei de izolație B și are protecție IP20, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide, dar nu este rezistent la apă. Transformatorul de curent METSECT5DD100 este ușor de instalat cu șuruburi de montare izolate, care asigură o fixare sigură și stabilă pe barele colectoare. Dimensiunile externe ale produsului sunt: 96 mm lățime, 116 mm înălțime și 40 mm adâncime cadru (adâncime totală 78,4 mm). Dispozitivul este conform cu standardele IEC 61869-2 și VDE 0414 și are certificare CE, care asigură conformitatea produsului cu reglementările europene. Transformatorul de curent Schneider Electric METSECT5DD100 este alegerea ideală pentru medii industriale, sisteme de distribuție a energiei electrice, echipamente de mare putere și orice aplicație în care este necesară măsurarea precisă a curentului.
Transformator de curent Schneider Electric TI - METSECT5DD100 date tehnice
Caracteristici principale
Linie de produse: PowerLogic
Denumire produs: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 10 VA, Clasa 1 la 15 VA
Curent nominal: 1000 A
Informații suplimentare
Tip transformator de curent: Pentru bare colectoare tropicalizate, miez solid
Raport transformator de curent: 1000/5
Curent termic convențional: 60 kA
Curent de rezistență dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare: < 720 V c.a. 50/60 Hz
Tensiune nominală de izolare: 3 kV
Metodă de montare: Șurub de fixare izolat
Suprafață de montare: Bară colectoare
Lățime: Externă: 96 mm, Internă: 35 mm
Înălțime: Externă: 116 mm, Internă: 84 mm
Adâncime: Cadru: 40 mm, Total: 78,4 mm
Tensiune nominală de impuls rezistentă: 3 kV
Clasa de izolație electrică: Clasa B
Deschidere bară colectoare: 84 x 34
Etanșare: Da
Date de mediu
Standarde: IEC 61869-2, VDE 0414
Certificări produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatură ambiantă în timpul funcționării: -25...60 °C
