Transformatorul de curent METSECT5DH200 din gama PowerLogic de la Schneider Electric este o soluție profesională pentru aplicații industriale care necesită măsurarea precisă a curentului în sisteme mai mari. Acest transformator de curent tropicalizat, proiectat pentru condiții tropicale, a fost dezvoltat special pentru bare colectoare și dispune de o funcție de ieșire dublă pentru o utilizare versatilă. Modelul METSECT5DH200 are un raport de 2000/5 A, ceea ce înseamnă că poate converti până la 2000 de amperi pe partea primară la 5 amperi pe partea secundară, făcându-l compatibil cu instrumentele de măsurare standard și sistemele de monitorizare. Acest transformator de curent oferă o precizie remarcabilă: are o clasă de precizie de 0,5 la o sarcină de 20 VA și o clasă de precizie de 1 la o sarcină de 25 VA. Capacitatea sa termică ridicată de 60 kA și toleranța la curent dinamic de 2,5 ori asigură o funcționare fiabilă chiar și în condiții de funcționare extreme. Transformatorul de curent are un design cu miez solid, care asigură o durată lungă de viață și cerințe minime de întreținere. Instalarea este ușoară datorită șuruburilor de montare izolate, care asigură o conexiune sigură și stabilă la barele colectoare. Deschiderea internă de 102 x 38 mm permite montarea pe bare colectoare de diferite dimensiuni. Gradul de protecție IP20 oferă protecție de bază împotriva influențelor mediului. Dispozitivul funcționează fiabil într-un interval de temperatură de la -25 °C la +50 °C și la o umiditate relativă de până la 95%, ceea ce îl face potrivit pentru utilizare într-o varietate de medii industriale. Transformatorul de curent METSECT5DH200 este în deplină conformitate cu standardele VDE 0414 și IEC 61869-2, asigurând o calitate și compatibilitate recunoscute la nivel internațional. Produsul are o tensiune de izolare de 3 kV și rezistență la impulsuri, asigurând o funcționare sigură chiar și la o tensiune de funcționare de 720 V CA 50/60 Hz. Clasa de izolare electrică B și sigiliul încorporat oferă siguranță suplimentară utilizatorilor. Transformatorul de curent Schneider Electric METSECT5DH200 este alegerea ideală pentru sistemele de distribuție a energiei electrice, sistemele de monitorizare a energiei și aplicațiile industriale în care măsurarea fiabilă a curentului și performanța de lungă durată sunt esențiale.

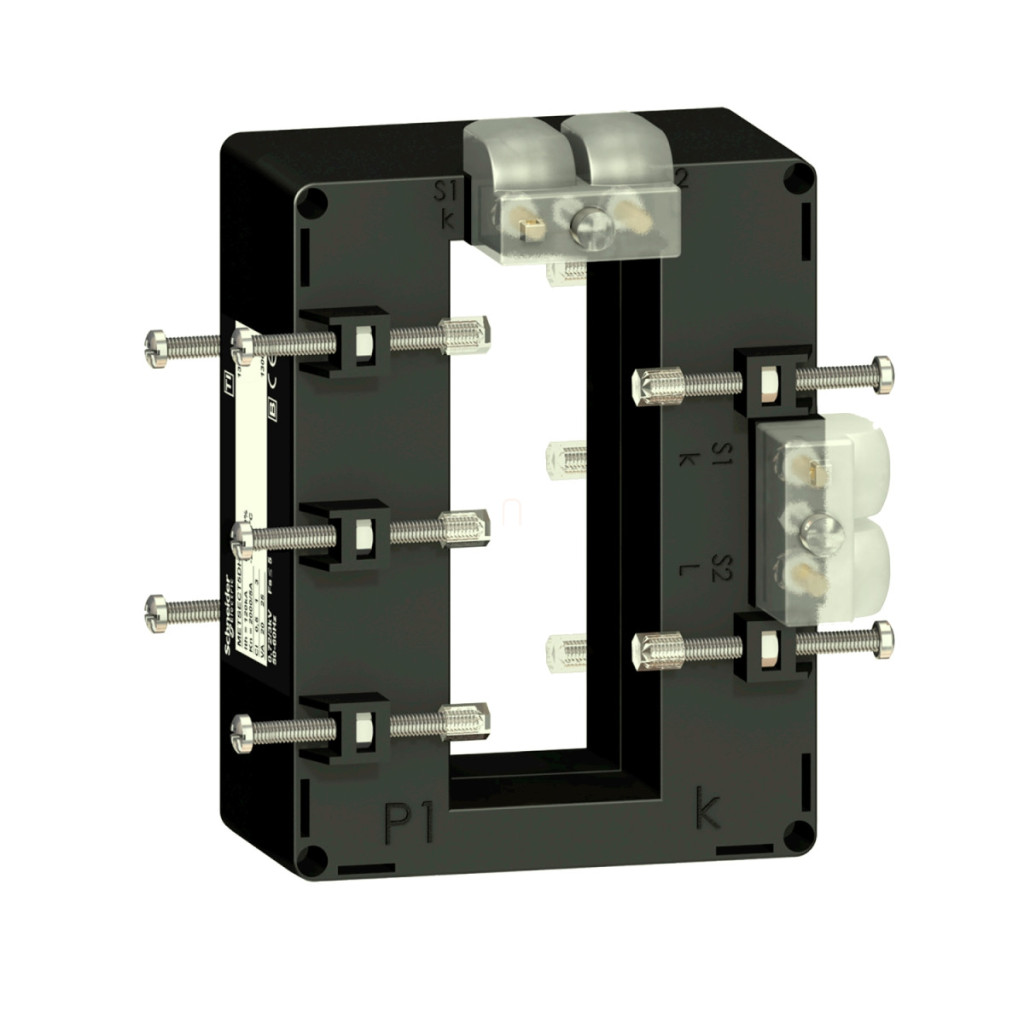

Schneider Electric Transformator de curent TI - METSECT5DH200 - transformator de curent 2000/5A (38x102) răcit cu aer, cu terminale secundare duble (DH) pentru conectarea la bară colectoare Date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 20 VA, Clasa 1 la 25 VA
Curent nominal [In]: 2000 A
Informații suplimentare
Tip transformator de curent: Pentru bare colectoare tropicalizate, miez solid
Raport transformator de curent: 2000/5
Curent termic convențional măsurabil în aer liber [Ith]: 60 kA
Toleranță curent dinamic: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune nominală de funcționare [Ue]: < 720 V c.a. 50/60 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Metodă de montare: Șurub de fixare izolat
Bază de montare: Bară colectoare
Lățime: Externă: 98 mm, Intern: 40 mm
Înălțime: Extern: 129 mm, Intern: 103 mm
Adâncime: Cadru: 40 mm, Total: 75 mm Rezistență nominală la tensiune de impuls [Uimp]: 3 kV Clasa de izolație electrică: Clasa B
Dimensiune slot bară colectoare: 102 x 38
Etanșare: Da
Mediu
Standarde: VDE 0414, IEC 61869-2
Certificări produs: CE
Grad de protecție IP: IP20
Umiditate relativă: 0...95%
Temperatură ambiantă în timpul funcționării: -25...50 °C
