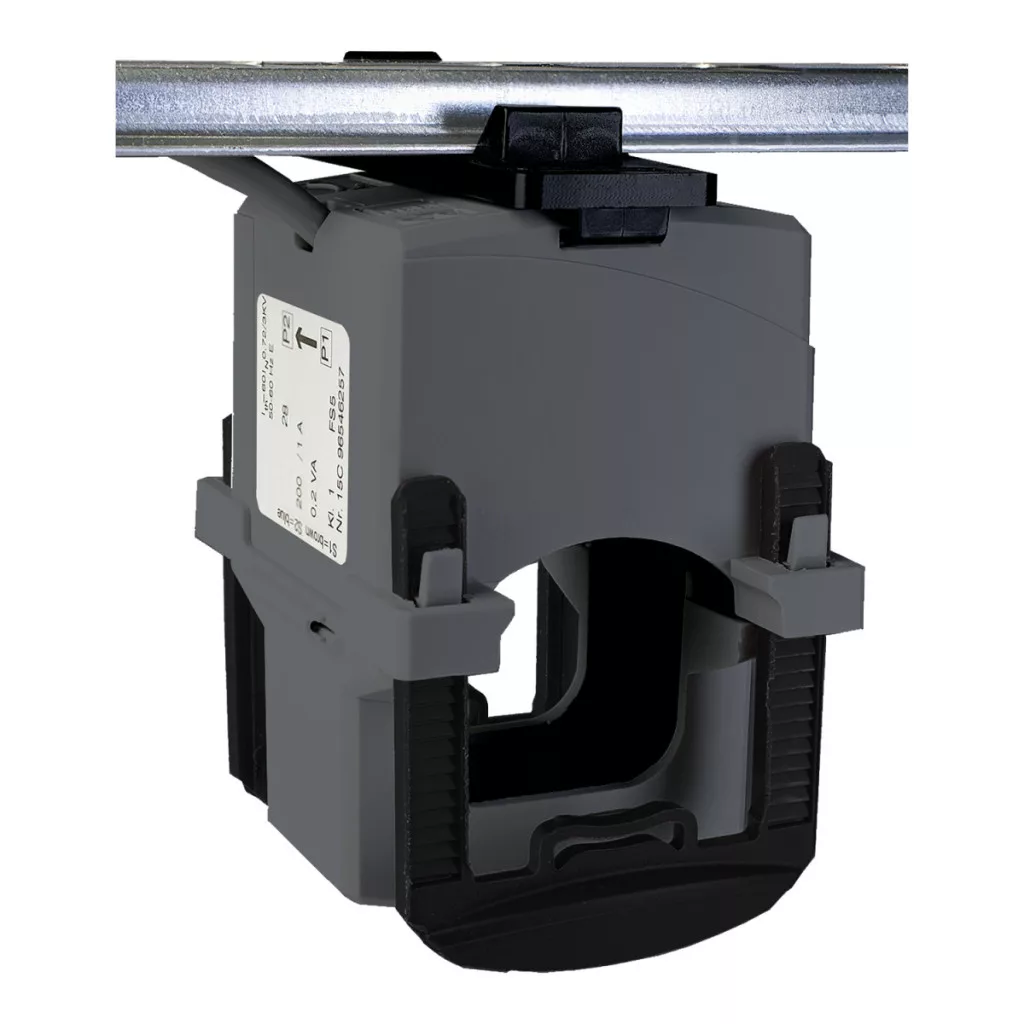

Transformatorul de curent cu miez divizat Schneider Electric PowerLogic - tip HA (METSECT5HA015) este un dispozitiv de măsurare a curentului extrem de eficient și fiabil, conceput special pentru cabluri. Acest transformator de curent cu miez divizat are un raport de conversie de 150 A/5 A, ceea ce permite măsurarea precisă a curenților mari atunci când este conectat la instrumente de măsurare standard. Dispozitivul oferă o precizie remarcabilă datorită clasei de precizie 1 și puterii nominale de 1 VA. Curentul nominal primar este de 150 A, în timp ce partea secundară furnizează un curent de 5 A. Datorită designului cu miez divizat, nu este necesară întreruperea cablului în timpul instalării, ceea ce face ca instalarea în sistemele existente să fie extrem de ușoară și rapidă. Metoda de montare cu clemă sporește și mai mult confortul instalării. Transformatorul de curent METSECT5HA015 are o serie de caracteristici tehnice avansate. Produsul are un factor de siguranță maxim de 5 și poate rezista la curenți de până la 9000A timp de 1 secundă, oferind o protecție excepțională împotriva suprasarcinii. Tensiunea de funcționare este mai mică de 720 V 50 Hz, în timp ce tensiunea de izolare este de 3 kV, ceea ce garantează un grad ridicat de siguranță. Dispozitivul aparține clasei de izolație E și poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +50 °C, în timp ce intervalul de temperatură de depozitare este cuprins între -25 °C și +70 °C. Dimensiunile fizice ale produsului sunt optime pentru utilizarea practică: lățimea externă este de 49 mm, înălțimea de 80,1 mm, adâncimea de 59 mm și diametrul intern de 18,4 mm. Acest diametru intern determină și diametrul extern maxim al cablurilor care pot fi utilizate, care este, de asemenea, de 18,4 mm. Conexiunea se realizează cu două cabluri cu secțiune transversală de 0,5-1,5 mm², lungi de 0,5 metri. Transformatorul de curent PowerLogic METSECT5HA015 este conform cu cele mai stricte standarde internaționale, inclusiv DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414. Această conformitate garantează că produsul îndeplinește cele mai înalte cerințe de calitate și siguranță, făcându-l alegerea ideală pentru sistemele de distribuție a energiei electrice, instalațiile industriale și sistemele de monitorizare a energiei, unde măsurarea precisă a curentului este esențială pentru gestionarea eficientă a energiei și protecția echipamentelor.
Transformator de curent Schneider PowerLogic Split Core - Date tehnice tip HA
Caracteristici cheie
Familia de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 1, 1 VA
Curent nominal: 150 A
Date suplimentare
Tip transformator de curent: Standard, miez deschis pentru conectarea cablului
Raport transformator de curent: 150/5
Curent termic convențional: 180 A
Factor de siguranță maxim: 5
Curent admisibil: 9000 A timp de 1 secundă
Tensiune nominală de funcționare: < 720 V 50 Hz
Tensiune nominală de izolare: 3 kV
Metodă de montare: Clip-on
Dimensiuni: Lățime externă: 49 mm, Înălțime externă: 80,1 mm, Adâncime: 59 mm
Diametru intern: 18,4 mm
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni: 2 cabluri, 0,5...1,5 mm², 0,5 m
Parametri de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura ambiantă de funcționare: -5...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
