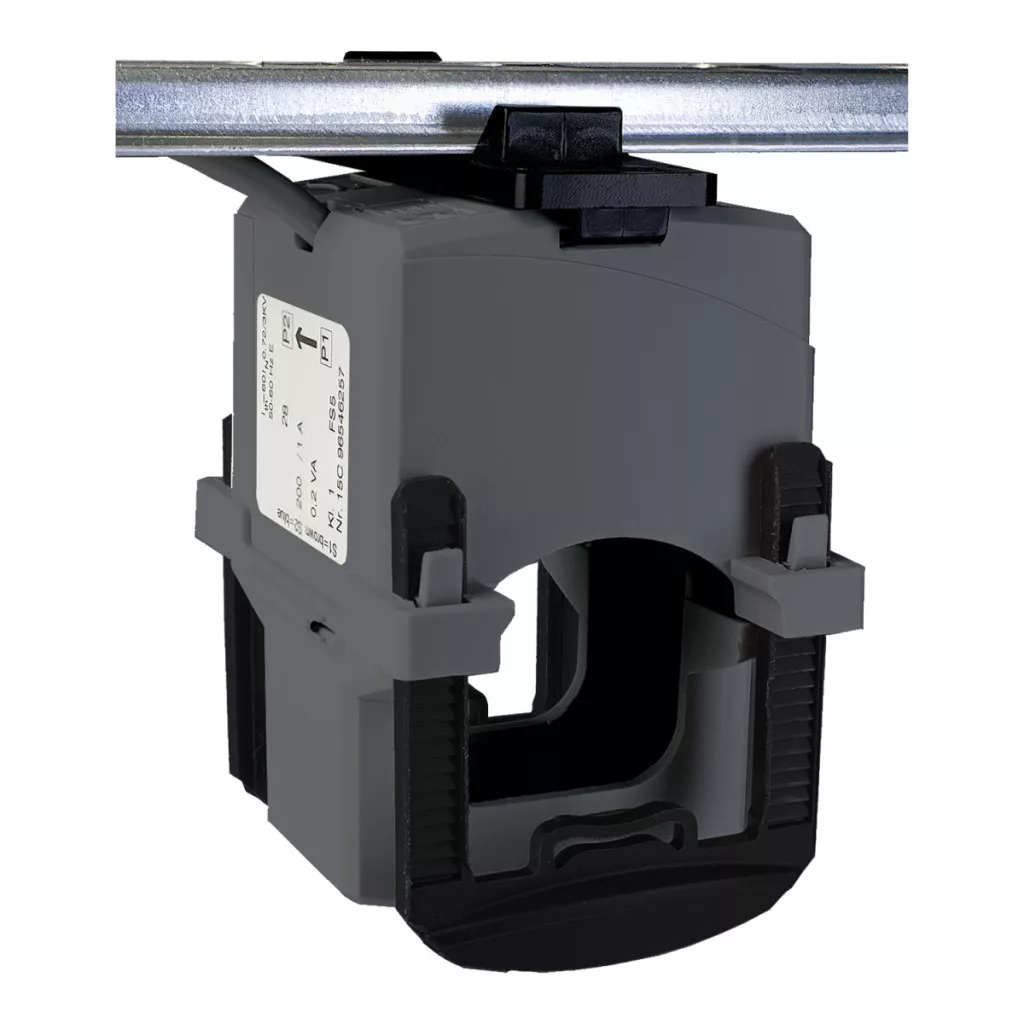

Transformatorul de curent cu miez divizat (CT) Schneider Electric PowerLogic este un dispozitiv de măsurare profesional conceput special pentru măsurarea curentului în sistemele electrice. Acest transformator de curent de tip HA montat pe cablu este ideal pentru aplicații în care măsurarea precisă a curentului este esențială, cum ar fi instalații industriale, centre de date sau clădiri comerciale mari. Designul special cu miez divizat al METSECT5HA020 permite instalarea ușoară în sistemele electrice existente, fără a fi necesară întreruperea circuitului. Această metodă practică de montare cu clemă reduce semnificativ timpul și costurile de instalare. Transformatorul are un raport de 200/5, ceea ce înseamnă că poate converti 200 A de curent primar în 5 A de curent secundar. Cu o precizie de clasa 1 la 1,5 VA, dispozitivul oferă o precizie ridicată de măsurare, furnizând date fiabile pentru monitorizarea și gestionarea energiei. PowerLogic CT are parametri tehnici excelenți: poate suporta 240 A de curent termic convențional în aer liber și poate suporta până la 12.000 A de supracurent timp de 1 secundă. Factorul maxim de siguranță este 5. Transformatorul funcționează la o tensiune de funcționare de 720 V, 50 Hz și are o tensiune de izolație de 3 kV, ceea ce garantează un nivel ridicat de siguranță. Clasa de izolație electrică E oferă protecție suplimentară utilizatorilor. Diametrul intern al dispozitivului este de 18,4 mm, astfel încât poate fi utilizat cu cabluri cu un diametru extern maxim de această dimensiune. Conexiunea se realizează cu două cabluri de 0,5 m lungime, cu o secțiune transversală de 0,5-1,5 mm², ceea ce oferă opțiuni flexibile de conectare. Transformatorul are dimensiuni compacte: lățimea sa externă este de 49 mm, înălțimea este de 80,1 mm și adâncimea este de 59 mm. Dispozitivul este conform cu standardele DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414, asigurând o funcționare fiabilă și sigură. PowerLogic CT poate fi utilizat într-un interval larg de temperaturi, de la -5 °C la +50 °C, și poate fi depozitat la temperaturi cuprinse între -25 °C și +70 °C. Transformatorul de curent Schneider Electric PowerLogic METSECT5HA020 este alegerea perfectă pentru măsurarea precisă și fiabilă a curentului, în special în locații în care doriți să minimizați interferențele cu sistemul existent.
Transformator de curent PowerLogic Split Core - Tip HA, pentru cablu - 0200A / 5A date tehnice
Caracteristici de bază
Familia de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 1 la 1,5 VA
Curent nominal [In]: 200 A
Informații suplimentare
Tip transformator de curent: Pentru cablu standard, miez divizat
Raport transformator de curent: 200/5
Curent termic convențional în aer liber [Ith]: 240 A
Factor de siguranță maxim: 5
Supracurent admisibil: 12000 A timp de 1 secundă
Tensiune nominală de funcționare [Ue]: < 720 V 50 Hz
Tensiune nominală de izolație [Ui]: 3 kV
Metodă de montare: Clip-on
Lățime: Externă: 49 mm
Înălțime: Externă: 80,1 mm
Adâncime: 59 mm
Diametru: 18,4 mm intern
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni - terminale: 2 cabluri, 0,5...1,5 mm², 0,5 m
Caracteristici de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura ambiantă de funcționare: -5...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
