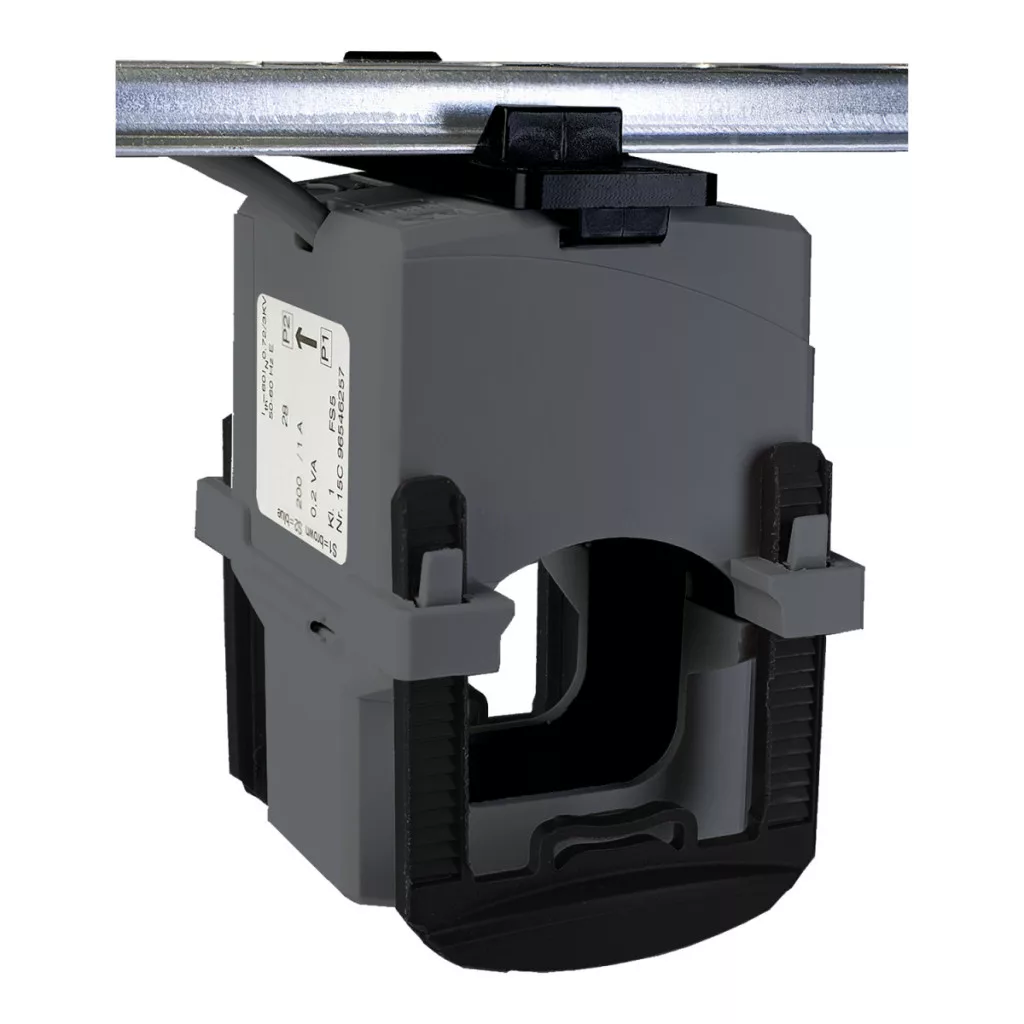

Transformatorul de curent Schneider Electric PowerLogic Split Core - Tip HA este un transformator de curent profesional care ajută la monitorizarea rețelelor electrice și la gestionarea eficientă a energiei prin măsurarea precisă a curentului. Dispozitivul METSECT5HA025 este special conceput pentru cabluri, cu un raport de 250 A/5 A, ceea ce îl face o alegere ideală pentru aplicații industriale și comerciale. Acest transformator de curent cu miez divizat este deosebit de practic pentru modernizarea sistemelor existente, deoarece nu necesită întreruperea cablului pentru instalare. Dispozitivul are o metodă de montare cu clemă, ceea ce simplifică și mai mult instalarea. PowerLogic CT are un diametru intern de 18,4 mm, ceea ce îl face perfect potrivit pentru majoritatea dimensiunilor standard de cabluri. Dispozitivul are dimensiuni externe compacte: 49 mm lățime, 80,1 mm înălțime și 59 mm adâncime. Transformatorul de curent METSECT5HA025 asigură măsurători de înaltă precizie, cu o acuratețe de clasa 0,5 la o putere de 1 VA. Curentul nominal de intrare de 250 A și curentul de ieșire de 5 A sunt ideale pentru conectarea la majoritatea instrumentelor de măsurare. Dispozitivul poate suporta un curent termic de 300 A și, în cazuri excepționale, poate suporta curenți de până la 15000 A timp de 1 secundă. Factorul maxim de siguranță este 5, ceea ce garantează o funcționare fiabilă. Tensiunea de funcționare este de maximum 720 V la 50 Hz, în timp ce tensiunea de izolație este de 3 kV, cu clasa de izolație E. Dispozitivul este conectat cu două cabluri cu secțiune transversală de 0,5-1,5 mm² și lungime de 0,5 m. Transformatorul de curent Schneider Electric PowerLogic respectă cele mai stricte standarde, inclusiv DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 și VDE 0414. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare între -5 °C și +50 °C, temperatura de depozitare între -25 °C și +70 °C. Transformatorul de curent PowerLogic METSECT5HA025 este alegerea perfectă pentru monitorizarea sistemelor electrice, gestionarea energiei și toate aplicațiile în care este necesară măsurarea precisă a curentului pentru o gestionare eficientă a energiei.
Specificații tehnice transformator de curent Schneider PowerLogic Split Core HA
Caracteristici cheie
Familia de produse: PowerLogic
Denumirea produsului: CT
Tipul produsului: Transformator de curent
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la 1 VA
Curent nominal: 250 A
Informații suplimentare
Tip transformator de curent: Pentru cablu standard, miez deschis
Raport transformator de curent: 250/5
Curent termic: 300 A
Factor de siguranță maxim: 5
Supracurent admisibil: 15000 A timp de 1 secundă
Tensiune nominală de funcționare: < 720 V 50 Hz
Tensiune nominală de izolație: 3 kV
Metodă de montare: Clip-on
Lățime externă: 49 mm
Înălțime externă: 80,1 mm
Adâncime: 59 mm
Diametru intern: 18,4 mm
Clasa de izolație electrică: Clasa E
Diametru exterior cablu: 18,4 mm
Conexiuni: 2 cabluri, 0,5-1,5 mm², 0,5 m
Caracteristici de mediu
Standarde: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Temperatura ambiantă de funcționare: -5...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
