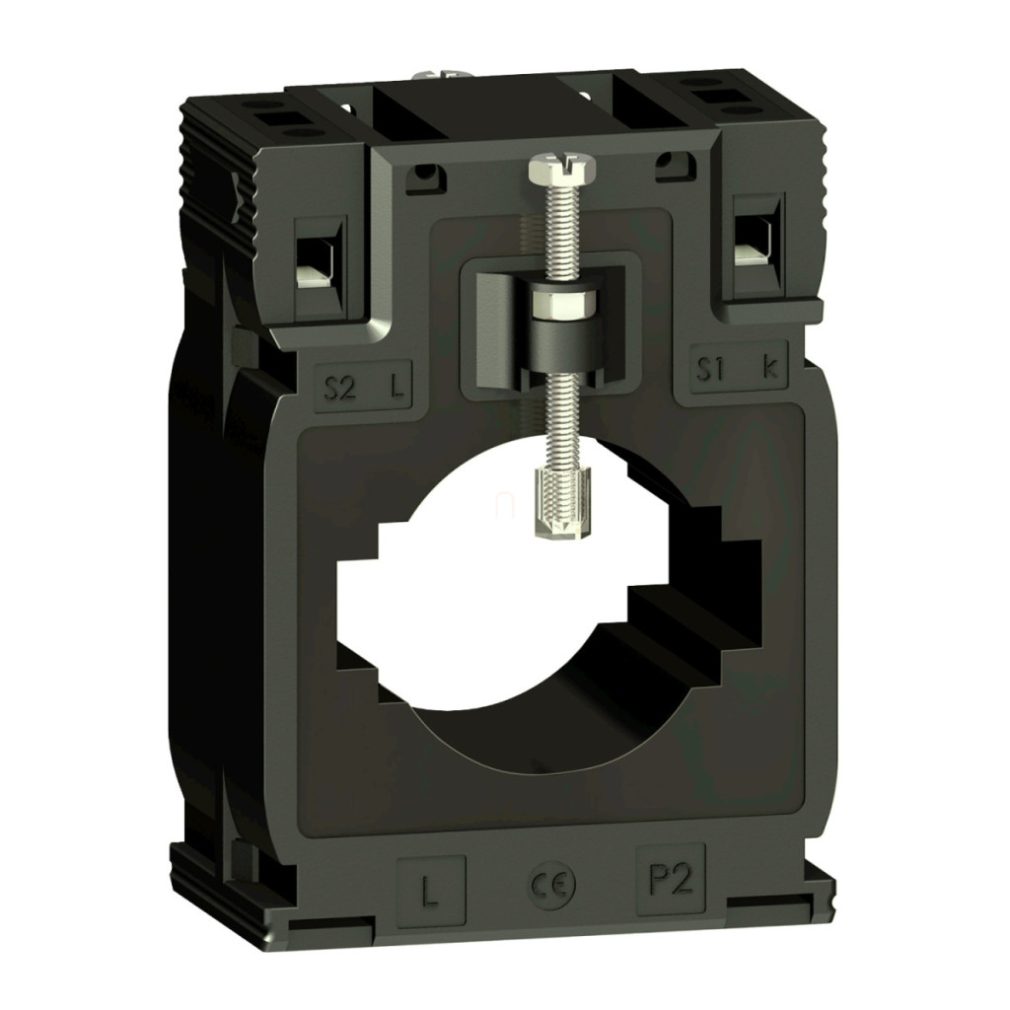

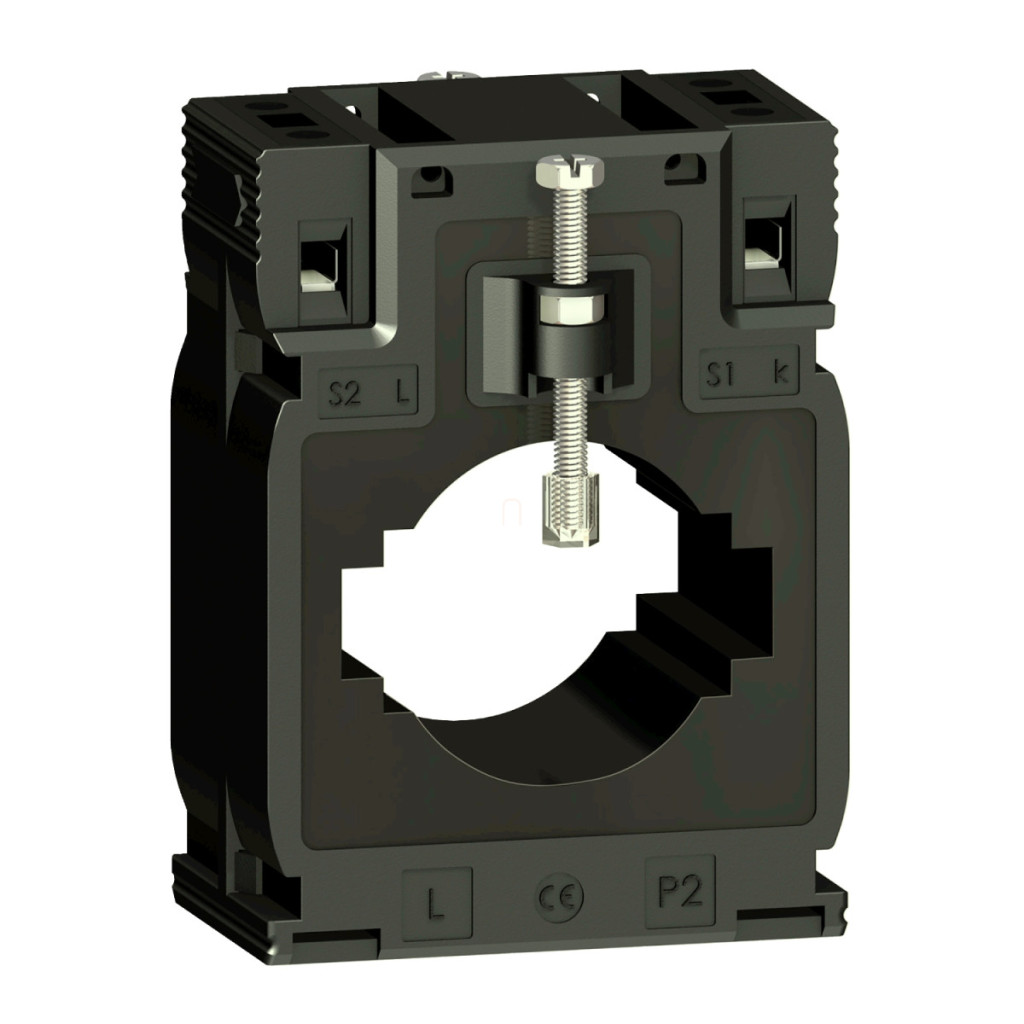

Schneider Electric METSECT5MD080 este un transformator de curent profesional, tropicalizat, care face parte din gama de produse PowerLogic. Acest dispozitiv de tip CT (transformator de curent) este o alegere excelentă pentru aplicații care necesită măsurarea precisă a curentului în medii industriale. Modelul METSECT5MD080 are un raport de transformare a curentului de 800/5, ceea ce înseamnă că poate converti 800 de amperi de curent primar în 5 amperi de curent secundar. Produsul oferă o precizie de măsurare deosebit de fiabilă: aparține clasei de precizie 0,5 la o sarcină de 8 VA și clasei de precizie 1 la o sarcină de 12 VA. Dispozitivul are un factor de siguranță maxim de 5, care oferă o protecție adecvată în caz de suprasarcină. Transformatorul de curent poate suporta un curent termic convențional în aer liber de 48 kA, iar capacitatea sa de încărcare dinamică este de 2,5 ori mai mare decât curentul termic. Tensiunea sa de funcționare este mai mică de 720 V CA 50/60 Hz, iar tensiunea de izolare este de 3 kV. Transformatorul de curent METSECT5MD080 este extrem de versatil în ceea ce privește montarea: poate fi montat cu șuruburi, cleme de fixare sau șuruburi de montare izolate. Acesta suportă montarea pe șină, montarea pe o placă de montare și montarea pe o șină DIN. Poate fi utilizat cu cabluri cu diametre de până la 40 mm, dar este potrivit și pentru bare colectoare cu o dimensiune a deschiderii de 50,5 x 12,5 mm sau 40,5 x 20,5 mm. Produsul are un design cu miez solid, ceea ce îi sporește și mai mult fiabilitatea și precizia. În ceea ce privește dimensiunile, METSECT5MD080 are o lățime externă de 70 mm, o înălțime de 95 mm, o adâncime a cadrului de 45 mm și o adâncime totală de 65 mm. Dispozitivul are protecție IP20, care oferă protecție adecvată într-un mediu industrial standard. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +60 °C, și funcționează fiabil chiar și la o umiditate relativă de 0-95%. Produsul este conform cu standardele internaționale stricte, inclusiv VDE 0414 și IEC 61869-2, și este certificat CE. Clasa B de izolație electrică oferă siguranță suplimentară utilizatorilor.
Schneider Electric Transformator de curent TI - METSECT5MD080 - transformator de curent 800/5A date tehnice pentru aer condiționat
Caracteristici principale
Denumirea produsului: METSECT5MD080
Familia de produse: PowerLogic
Tipul produsului: CT (transformator de curent)
Tipul componentei: Transformator de curent
Parametri electrici
Curent secundar: 5 A
Clasa de precizie: Clasa 0,5 la sarcină de 8 VA, Clasa 1 la sarcină de 12 VA
Curent nominal [In]: 800 A
Tip transformator de curent: Tropicalizat pentru aplicații cu bare colectoare și cabluri, miez solid
Raport de transformare a curentului: 800/5
Curent termic convențional [Ith]: 48 kA
Capacitate de sarcină dinamică: 2,5 Ith
Factor de siguranță maxim: 5
Tensiune de funcționare [Ue]: < 720 V c.a. 50/60 Hz
Tensiune de izolare [Ui]: 3 kV
Rezistență la tensiune de impuls [Uimp]: 3 kV
Clasa de izolare electrică: Clasa B
Caracteristici fizice
Metoda de montare: Șurub, clemă, șurub de fixare izolat
Opțiuni de montare:Bară colectoare, placă de montare, șină DIN Lățime: Externă: 70 mm Înălțime: Externă: 95 mm Adâncime: Cadru: 45 mm, Total: 65 mm Diametru: 40 mm Diametru exterior cablu: 40 mm Total: 65 mm Diametru: 40 mm Diametru exterior cablu: 40 mm Deschidere bară colectoare: 50,5 x 12,5 mm, 40,5 x 20,5 mm
Etanșare: Niciuna
Condiții de mediu
Protecție IP: IP20
Umiditate relativă: 0...95 %
Temperatura ambiantă în timpul funcționării: -25...60 °C
Conformitate și standarde
Standarde: VDE 0414, IEC 61869-2
Certificări produs: CE
