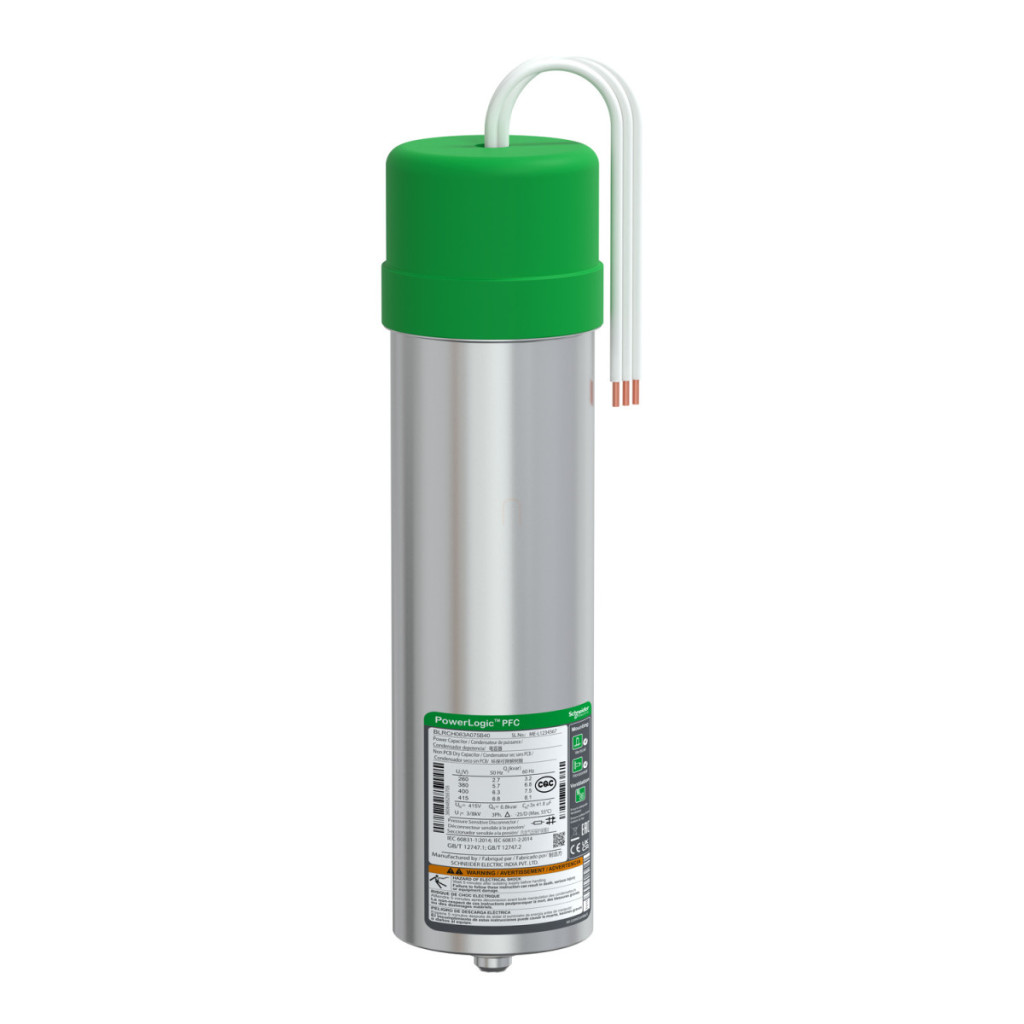

Condensatorul Schneider Electric PowerLogic PFC, cunoscut și sub denumirea de BLRCH063A075B40, este un condensator de mare putere conceput special pentru a îmbunătăți factorul de putere în instalațiile industriale și comerciale. Acest tip de condensator robust aparține seriei PowerLogic HDuty și este recomandat în mod special pentru aplicații în care este necesară compensarea puterii reactive la o frecvență de 50/60 Hz. Condensatorul BLRCH063A075B40 are caracteristici de performanță remarcabile: oferă 6,3 kvar la 400 V la 50 Hz și 7,5 kvar la 60 Hz. Produsul este flexibil în utilizare, oferind 5,7 kvar (50 Hz) sau 6,8 kvar (60 Hz) la 380 V și 6,8 kvar (50 Hz) sau 8,1 kvar (60 Hz) la 415 V. Tensiunea maximă admisibilă este de 1,1 ori tensiunea nominală, care poate fi menținută continuu timp de 8 ore într-o perioadă de 24 de ore. Capacitatea continuă de supracurent este de 1,8 ori curentul nominal, iar curentul de pornire poate fi de 250 de ori curentul nominal. Tensiunea nominală a condensatorului este de 380...415 V c.a., 50/60 Hz. Condensatorul PowerLogic PFC funcționează cu o eficiență remarcabilă, dovadă fiind pierderea dielectrică extrem de redusă, mai mică de 0,2 W/kvar, și pierderea de putere mai mică de 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Dispozitivul este supus unor teste riguroase de tensiune: 2,15 x Un AC timp de 10 secunde între terminale și 3 kV AC (≤660 V) sau 6 kV AC (≥660 V) timp de 10 secunde între terminale și carcasă. Are o durată de viață extrem de lungă, de 130.000 de ore, și poate efectua maximum 7.000 de operațiuni de comutare pe an. Condensatorul BLRCH063A075B40 utilizează materiale avansate din punct de vedere tehnologic: dielectricul este o peliculă de polipropilenă metalizată cu un aliaj Zn/Al, rezistență și profil special, și o margine ondulată specială. Materialul de impregnare este rășină PUR uscată fără PCB, care este biodegradabilă. Produsul este proiectat pentru instalare în interior și are un grad de protecție IP20. Conexiunile se realizează cu terminale duble Faston, iar instalarea poate fi verticală sau orizontală. Condensatorul are un diametru de 63 mm și o înălțime de 245 mm. Intervalul de temperatură de funcționare -25...55 °C, umiditate relativă 95%, altitudine de funcționare până la 2000 m. Produsul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D.
Schneider Electric VarplusCan - BLRCH063A075B40 - Condensator Serleg de 6,3 kvar 400V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Seria: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Putere:
5,7 kvar 380 V 50 Hz
6,8 kvar 380 V 60 Hz
6,3 kvar 400 V 50 Hz
7,5 kvar 400 V 60 Hz
6,8 kvar 415 V 50 Hz
8,1 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore/24 ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Detalii tehnice
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % ... +10 %
Test de tensiune:
2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între conector și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăietură ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Caracteristici mecanice
Tip de instalare: Instalare în interior
Conexiuni: Terminal dublu Faston
Metodă de montare: Verticală/orizontală
Diametru: 63 mm
Înălțime: 245 mm
Condiții de mediu
Standarde: IEC 60831-2, IEC 60831-1
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură de funcționare: -25...55 °C
Umiditate relativă: 95 %
