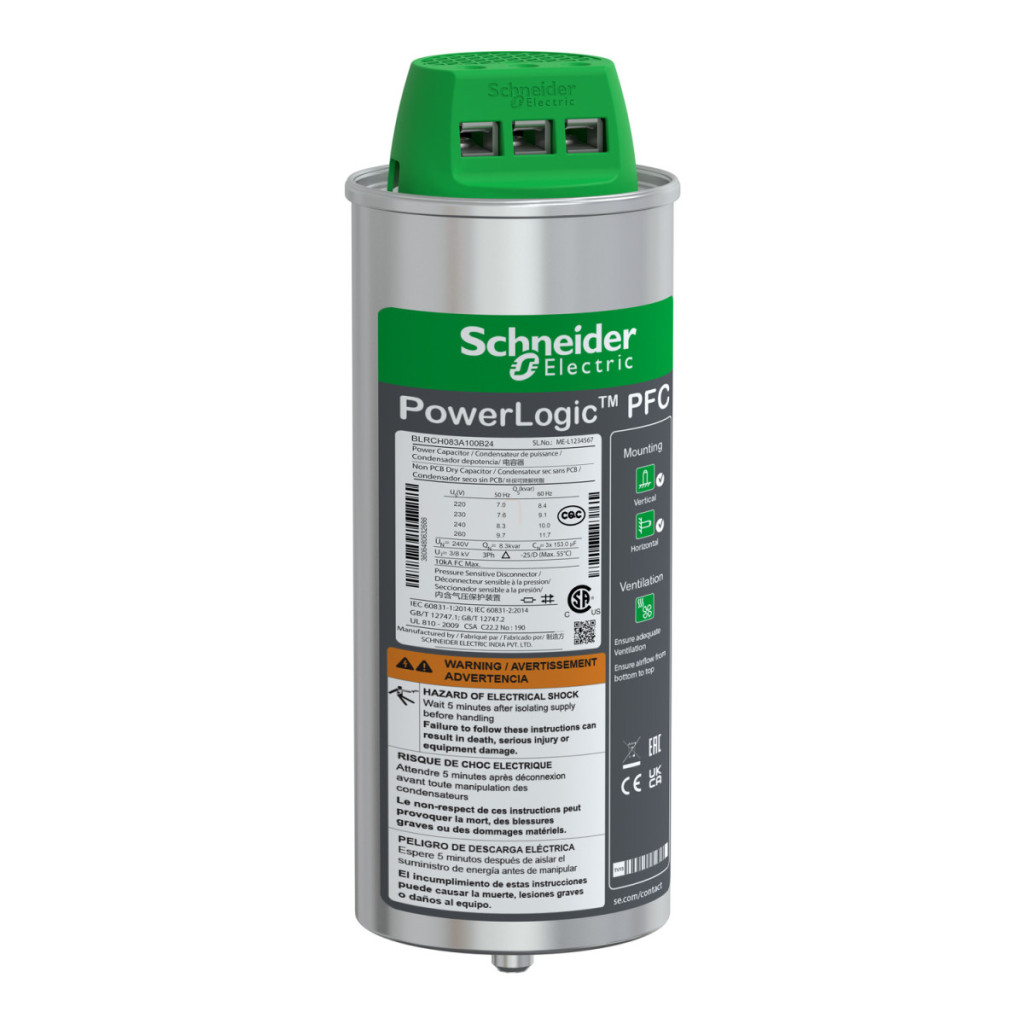

Condensatorul Schneider Electric PowerLogic PFC BLRCH083A100B24 este un condensator de corecție a factorului de putere de înaltă performanță, conceput special pentru aplicații industriale. Acest produs din seria HDuty este ideal pentru medii în care conținutul armonic al rețelei nu depășește 20%. Condensatorul furnizează 8,3 kvar de putere într-o rețea de 240 V și 50 Hz și 10 kvar de putere într-o rețea de 240 V și 60 Hz. Când funcționează la o tensiune mai mare de 260 V, poate atinge 9,7 kvar la 50 Hz și 11,7 kvar la 60 Hz. Produsul este flexibil în aplicarea sa, deoarece gama sa de tensiune nominală este între 240 și 260 V c.a. Condensatorul BLRCH083A100B24 are caracteristici remarcabile de suprasarcină - poate rezista la 1,1 ori tensiunea nominală pentru o perioadă scurtă de timp (până la 8 ore pe zi) și poate rezista continuu la 1,8 ori curentul nominal. Condensatorul Schneider Electric BLRCH083A100B24 are caracteristici tehnice speciale. Pierderile sale dielectrice sunt extrem de scăzute, mai mici de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Produsul este izolat cu folie de polipropilenă metalizată cu aliaj Zn/Al, rezistivitate și profil special, precum și un design special al marginilor (tăietură ondulată). Impregnarea se realizează cu rășină PUR uscată, fără PCB, care este biodegradabilă. Structura internă și materialele utilizate în condensator asigură o durată lungă de viață, dovadă fiind durata de viață estimată de 130.000 de ore. Condensatorul cu clasă de protecție IP20 este potrivit numai pentru instalarea în interior și are o altitudine maximă de funcționare de 2000 de metri. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +55 °C, chiar și la o umiditate relativă de 95%. Testul de tensiune al acestui dispozitiv de clasă D este remarcabil: 2,15 x Un AC timp de 10 secunde între poli și 3 kV AC (≤ 660 V) sau 6 kV AC (≥ 660 V) timp de 10 secunde între poli și carcasă. Curentul de pornire poate fi de 250 de ori mai mare decât curentul nominal, iar numărul maxim recomandat de operațiuni de comutare pe an este de 7.000. Produsul are conectori ClampTite și poate fi montat în poziție verticală sau orizontală. Dimensiuni: diametru de 90 mm și înălțime de 242 mm. Condensatorul este fabricat în conformitate cu standardele IEC 60831-1 și IEC 60831-2, care garantează calitatea și fiabilitatea. Condensatorul Schneider Electric BLRCH083A100B24 este o alegere excelentă pentru aplicații în care corectarea fazei, eficiența energetică și durata lungă de viață sunt importante.
Schneider Electric VarplusCan - BLRCH083A100B24 - 8,3 kvar Condensator Serleg 240V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
8,3 kvar 240 V 50 Hz
10 kvar 240 V 60 Hz
9,7 kvar 260 V 50 Hz
11,7 kvar 260 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 240...260 V c.a. 50/60 Hz
Date suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - 10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminal și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistivitate și profil special, margine specială (tăiată ondulat)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 90 mm
Înălțime: 242 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
