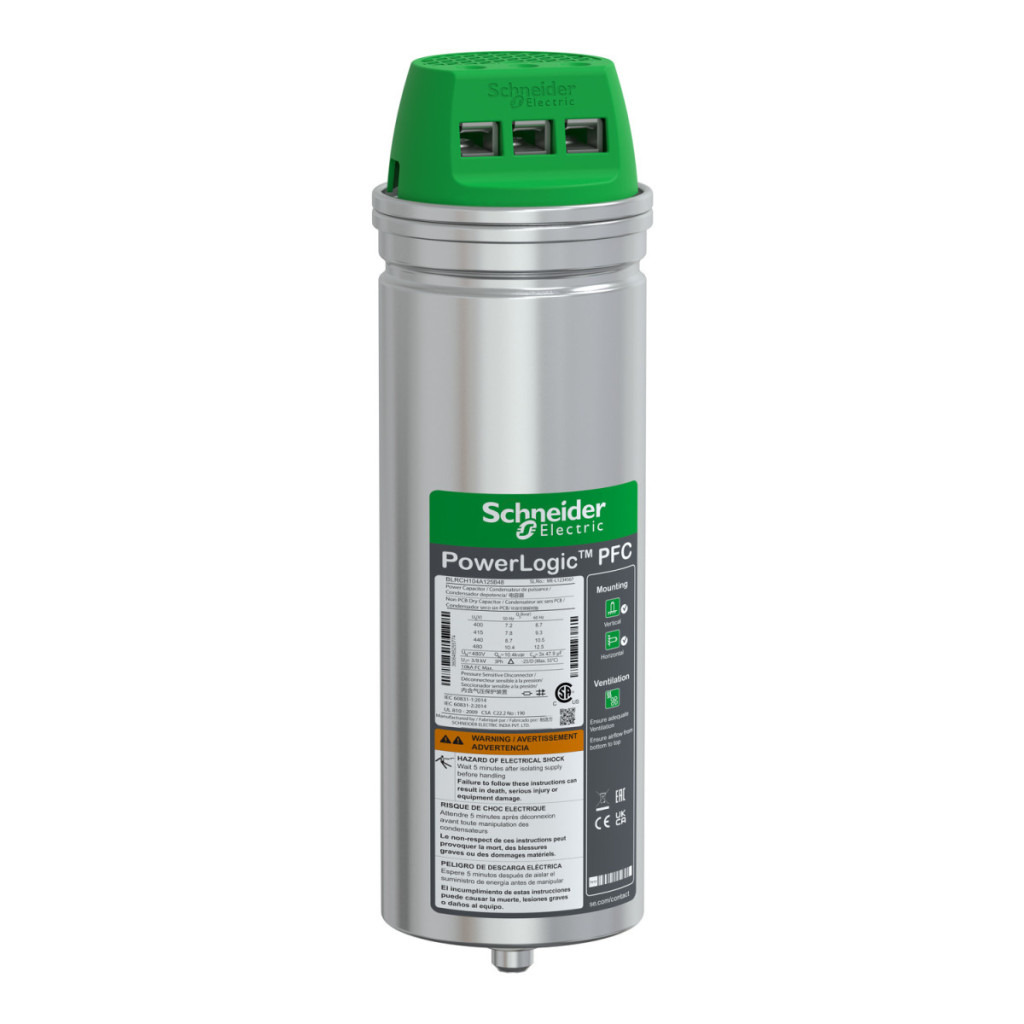

Condensatorul PowerLogic PFC BLRCH104A125B48 este un condensator de înaltă performanță din gama de produse premium Schneider Electric, conceput pentru a îmbunătăți factorul de putere în aplicații industriale și comerciale. Acest dispozitiv rezistent asigură o funcționare deosebit de fiabilă în medii în care este necesară o performanță continuă și ridicată. Condensatorul BLRCH104A125B48 oferă o capacitate de 10,4 kvar atunci când funcționează într-o rețea de 50 Hz și 12,5 kvar la 60 Hz, în ambele cazuri la o tensiune nominală de 480 V. Ca parte a seriei PowerLogic PFC HDuty, acesta dispune de o peliculă metalizată de polipropilenă de înaltă calitate cu un aliaj Zn/Al, rezistență și profil special, precum și o margine ondulată, care asigură o durată de viață și o fiabilitate sporite. Condensatorul nu conține PCB și este impregnat cu rășină PUR uscată, care este biodegradabilă, ceea ce îl face o alegere ecologică. Din punct de vedere tehnic, condensatorul are o serie de proprietăți avantajoase. Pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea de putere nu depășește 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Poate suporta de 1,1 ori tensiunea nominală în mod continuu (timp de 8 ore într-o perioadă de 24 de ore) și de 1,8 ori supracurentul continuu. Condensatorul are protecție IP20, poate fi utilizat la temperaturi cuprinse între -25 °C și +55 °C și poate rezista la o umiditate relativă de până la 95%. Aparține clasei de temperatură D și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Testul de tensiune este de 2,15 x Un AC între terminale timp de 10 secunde și 3 kV AC (<=660 V) sau 6 kV AC (>=660 V) între terminal și carcasă timp de 10 secunde. Curentul său de pornire poate fi de 250 de ori mai mare decât curentul nominal. Condensatorul PowerLogic PFC are o conexiune ClampTite și poate fi instalat în poziție verticală sau orizontală. Are dimensiuni compacte: 75 mm în diametru și 233 mm în înălțime. Este proiectat pentru o durată de viață extrem de lungă de 130.000 de ore și poate efectua până la 7.000 de operațiuni de comutare pe an. Condensatorul BLRCH104A125B48 este conform cu standardele IEC 60831-1 și IEC 60831-2, care garantează calitatea și fiabilitatea. Acest produs este ideal pentru locații în care conținutul armonic al rețelei nu depășește 20%, fiind soluția perfectă pentru îmbunătățirea factorului de putere în majoritatea mediilor industriale.
Schneider Electric VarplusCan - BLRCH104A125B48 - 10,4 kvar Condensator Serleg 480V date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Seria: HDuty
Parametri electrici
Frecvența rețelei: 50/60 Hz
Putere nominală: 10,4 kvar 480 V 50 Hz / 12,5 kvar 480 V 60 Hz
Tensiune nominală: 480 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Conținut armonic al rețelei: <= 20%
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% până la +10%
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
<=660 V până la 3 kV CA între terminal și carcasă timp de 10 secunde
>=660 V - 6 kV AC între terminale timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Caracteristici fizice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Diametru: 75 mm
Înălțime: 233 mm
Conectori - terminale: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Tip de instalare: Instalare în interior
Parametri de mediu
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura ambiantă în timpul funcționării: -25...55 °C
Umiditate relativă: 95%
Standarde
Conformitate: IEC 60831-1, IEC 60831-2
