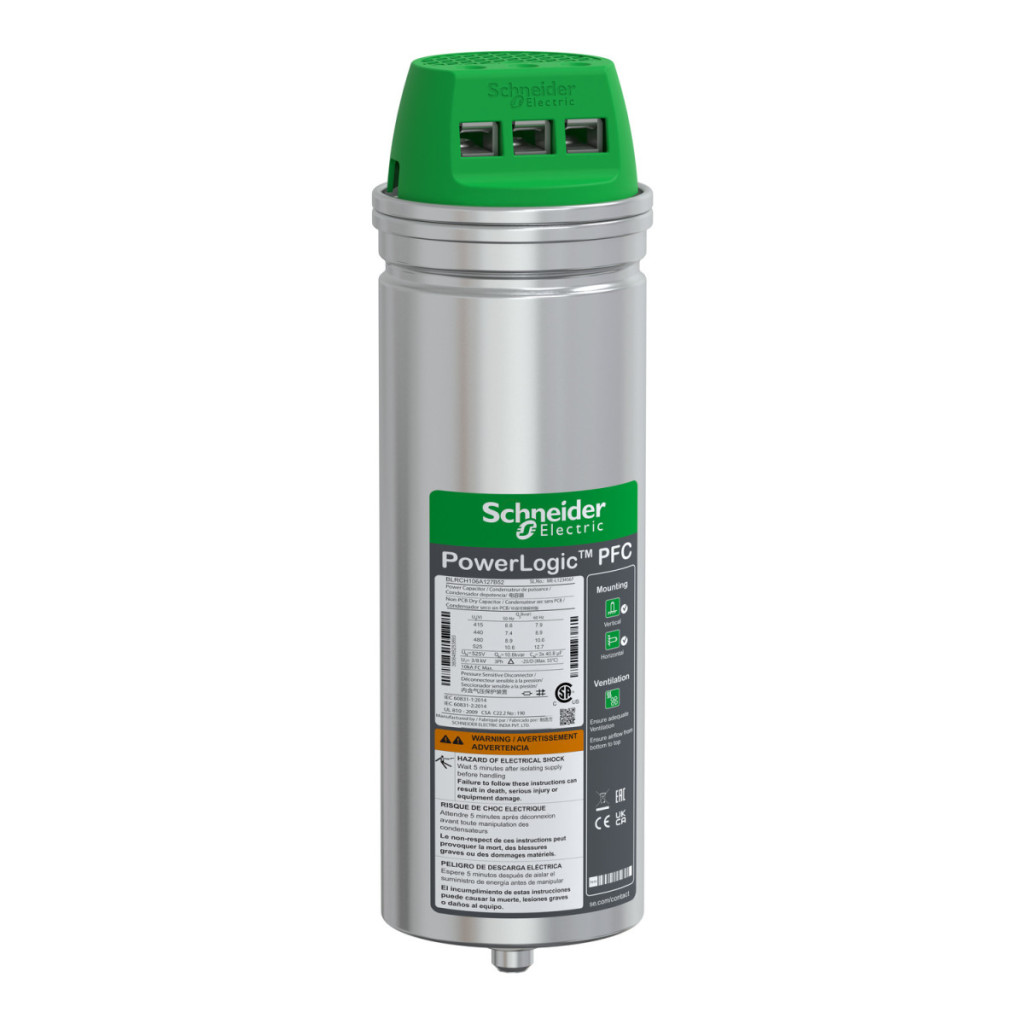

Condensatorul Schneider Electric PowerLogic PFC pentru sarcini grele, cu o putere nominală de 10,6/12,7 kvar, o tensiune nominală de 525 V și o frecvență de rețea de 50/60 Hz, este o soluție excelentă pentru îmbunătățirea factorului de putere în aplicații industriale. Acest condensator PowerLogic, cu numărul de model BLRCH106A127B52, face parte din seria HDuty, care se remarcă pe piață prin designul său deosebit de robust. Condensatorul este proiectat special pentru utilizarea în rețele în care conținutul armonic nu depășește 20%. Dispozitivul are o putere nominală dublă: 10,6 kvar la 50 Hz și 12,7 kvar la 60 Hz. Tensiunea maximă admisibilă este de 1,1 ori valoarea nominală, care poate fi menținută timp de 8 ore într-o perioadă de 24 de ore. Toleranța sa continuă la supracurent este de 1,8 ori curentul nominal, ceea ce asigură o rezistență excelentă la fluctuațiile de sarcină. Curentul de pornire poate fi de 250 de ori curentul nominal. Condensatorul PowerLogic PFC are parametri tehnici remarcabili. Pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Toleranța capacității este între -5% și +10%, ceea ce oferă o flexibilitate adecvată pentru diverse aplicații. Condensatorul este supus unor teste riguroase de tensiune: 2,15 × Un tensiune alternativă între terminale timp de 10 secunde și 3 kV (≤ 660 V) sau 6 kV (≥ 660 V) tensiune alternativă între terminale și carcasă, tot timp de 10 secunde. Are o durată de viață excepțional de lungă, de 130.000 de ore de funcționare, și poate suporta maximum 7.000 de operațiuni de comutare pe an. Materialul dielectric al condensatorului este o peliculă de polipropilenă metalizată cu aliaj de zinc/aluminiu, special tăiată, cu rezistență și profil speciale. Materialul de impregnare este rășină PUR uscată, fără PCB, care este biodegradabilă. Dispozitivul este proiectat pentru utilizare în interior și are un grad de protecție IP20. Conexiunile se realizează cu terminale ClampTite, iar montarea poate fi verticală sau orizontală. Condensatorul are un diametru de 75 mm și o înălțime de 233 mm. Condensatorul PowerLogic PFC este conform cu standardele IEC 60831-1 și IEC 60831-2. Mediu de funcționare: altitudine maximă de funcționare 2000 metri, clasa de temperatură D, intervalul de temperatură ambiantă de funcționare -25...55 °C, umiditate relativă maximă 95%. Condensatorul Schneider Electric BLRCH106A127B52 este alegerea ideală pentru orice instalație industrială în care sunt importante corectarea fiabilă a factorului de putere și durata lungă de viață.
Schneider Electric VarplusCan - BLRCH106A127B52 - 10,6 kvar Condensator Var 525V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Seria: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20%
Parametri electrici
Putere și tensiune: 10,6 kvar 525 V 50 Hz și 12,7 kvar 525 V 60 Hz
Tensiune nominală: 525 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore într-o perioadă de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
≤ 660 V - 3 kV AC între terminale și carcasă timp de 10 secunde
≥ 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Materiale și construcție
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată ondulat)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă Instalare și caracteristici fizice Tip de instalare: Instalare interioară Conexiuni: Terminal ClampTite Metodă de montare: Verticală/orizontală Diametru: 75 mm Înălțime: 233 mm Verticală/orizontală
Diametru: 75 mm
Înălțime: 233 mm
Condiții de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasa de temperatură: D
Temperatura ambiantă în timpul funcționării: -25...55 °C
Umiditate relativă: 95%
