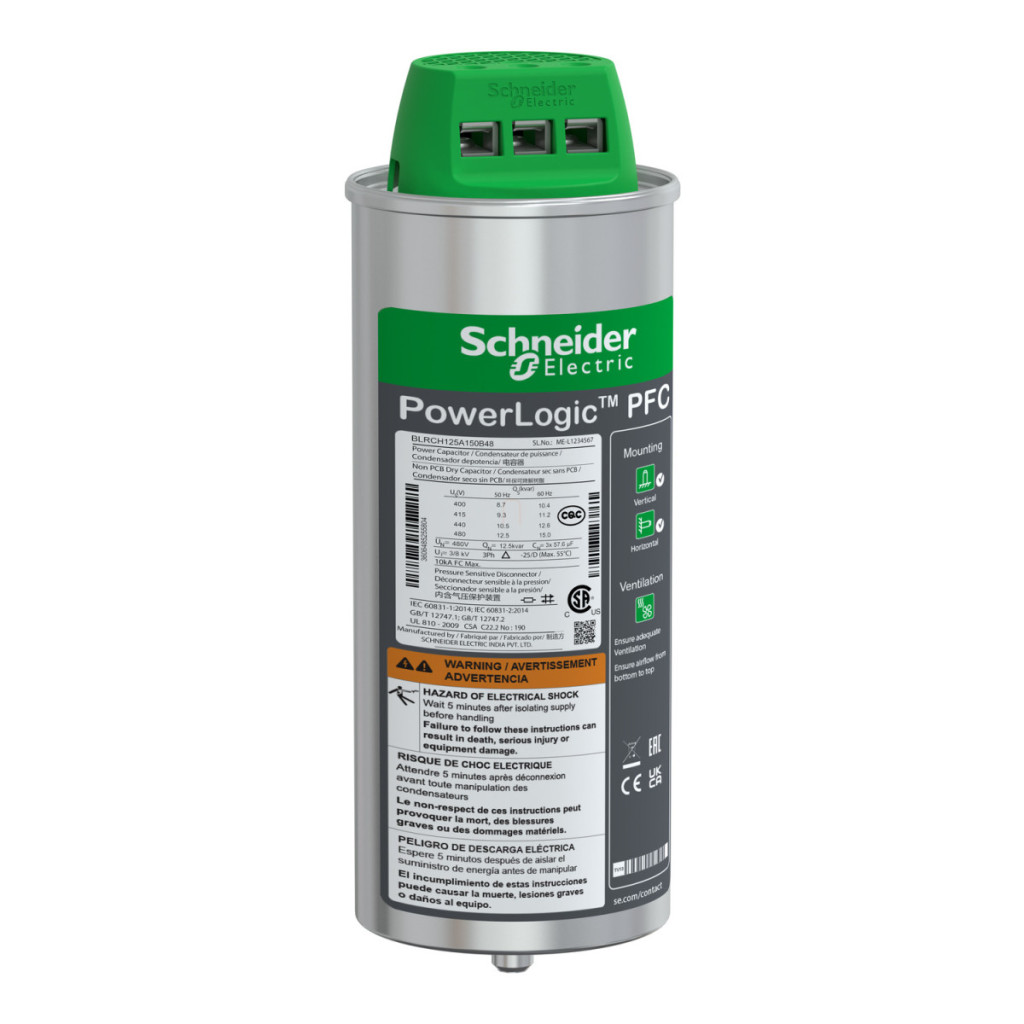

Condensatorul de corecție de fază pentru sarcini grele Schneider Electric PowerLogic PFC BLRCH125A150B48 este o soluție excelentă pentru îmbunătățirea eficienței energetice în instalațiile industriale și comerciale. Ca parte a familiei de produse HDuty, acest dispozitiv oferă 12,5 kvar într-o rețea de 50 Hz și 15 kvar într-o rețea de 60 Hz, toate la o tensiune nominală de 480 V c.a. Condensatorul PowerLogic PFC este recomandat pentru aplicații în care conținutul armonic al alimentării de la rețea nu depășește 20%. Produsul are o serie de caracteristici tehnice excelente, inclusiv o toleranță la tensiunea nominală de 1,1 ori (până la 8 ore pe zi) și o capacitate de supracurent continuu de 1,8 ori. Condensatorul are o durată de viață remarcabilă de 130.000 de ore de funcționare, asigurând o funcționare fiabilă pe termen lung. Toleranța capacității condensatorului variază de la -5% la +10%, ceea ce corespunde așteptărilor industriei. Condensatorul BLRCH125A150B48 are caracteristici tehnice excepționale. Se caracterizează printr-o pierdere dielectrică redusă, mai mică de 0,2 W/kvar, și o pierdere de putere mai mică de 0,5 W/kVAr, ceea ce permite o funcționare economică. Materialul său dielectric este o peliculă de polipropilenă acoperită cu metal cu un aliaj Zn/Al, rezistență și profil special, și o margine specială tăiată în valuri. Materialul de impregnare este rășină PUR uscată fără PCB, care este ecologică și biodegradabilă. Produsul are un grad de protecție IP20 și este proiectat pentru instalare în interior. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +55 °C, și poate rezista la o umiditate relativă de până la 95%. Condensatorul este extrem de practic de instalat și de utilizat. Are conectori ClampTite și poate fi montat vertical sau orizontal. Dimensiunile sale fizice permit un design compact: 90 mm în diametru și 242 mm în înălțime. Produsul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și este conform cu standardele IEC 60831-1 și 60831-2. Curentul de pornire al condensatorului poate fi de 250 de ori mai mare decât curentul nominal și poate suporta 7.000 de operațiuni de comutare pe an, ceea ce îl face ideal pentru aplicații care necesită cicluri frecvente de pornire/oprire. Condensatorul Schneider Electric PowerLogic PFC BLRCH125A150B48 este un exemplu excelent de echipament de corecție de fază care asigură compensarea pe termen lung a puterii reactive, reducând astfel costurile energetice și crescând eficiența rețelei electrice.
Schneider Electric VarplusCan - BLRCH125A150B48 - 12,5 kvar Condensator varistor 480V date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici: 12,5 kvar 480 V 50 Hz, 15 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - 10 %
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde, <= 660 V - 3 kV AC între terminale și carcasă timp de 10 secunde, >= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Materiale și caracteristici structurale
Material dielectric: Film de polipropilenă acoperit cu metal cu aliaj Zn/Al, rezistență și profil special, margine tăiată special
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Conectori: Conector ClampTite
Metoda de instalare: Verticală/orizontală
Condiții de mediu
Tip de instalare: Instalare în interior
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
Standarde
Conformitate: IEC 60831-2, IEC 60831-1
Caracteristici fizice
Diametru: 90 mm
Înălțime: 242 mm
Caracteristici de funcționare
Durată de viață în ore: 130.000 h
