Condensatorul de mare putere Schneider Electric PowerLogic PFC BLRCH125A150B52 este soluția ideală pentru mediile industriale în care este necesară o corecție a factorului de putere de înaltă calitate. Acest condensator de înaltă performanță a fost special conceput pentru a compensa puterea reactivă, ceea ce îmbunătățește semnificativ eficiența rețelei electrice și reduce costurile energetice. Condensatorul PowerLogic PFC funcționează la o tensiune nominală de 525 V și oferă puteri de ieșire diferite în funcție de frecvență: 12,5 kvar la 50 Hz și 15 kvar la 60 Hz. Produsul este capabil să funcționeze în mod fiabil chiar și cu un conținut armonic al rețelei de până la 20%, ceea ce este deosebit de avantajos în mediile industriale în care sarcinile neliniare pot provoca distorsiuni armonice semnificative. Dispozitivul a fost proiectat având în vedere protecția împotriva supratensiunilor, astfel încât poate rezista la o tensiune nominală de până la 1,1 ori mai mare în mod continuu, timp de până la 8 ore într-o perioadă de 24 de ore. Modelul BLRCH125A150B52 are un design extrem de robust, după cum indică includerea sa în gama de produse HDuty. Structura sa internă este realizată din film de polipropilenă metalizat de înaltă calitate, cu un strat special din aliaj Zn/Al, un profil special de rezistență și margini ondulate. Pentru impregnare se utilizează rășină PUR uscată, fără PCB, care este ecologică, deoarece este biodegradabilă. Condensatorul este echipat cu o conexiune specială ClampTite și poate fi montat în poziție verticală sau orizontală. Dimensiunile sale sunt compacte: diametru 90 mm, înălțime 242 mm. Condensatorul PowerLogic PFC are parametri tehnici excelenți: pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea de putere este mai mică de 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Funcționarea corectă a produsului este asigurată de teste riguroase, inclusiv teste de tensiune: tensiunea 2,15 × Un AC este aplicată între terminale timp de 10 secunde, iar testele riguroase sunt efectuate și între terminal și carcasă. Condensatorul are un curent de pornire ridicat de până la 250 × In și poate efectua maximum 7.000 de operații de comutare pe an. Produsul are o durată de viață extrem de lungă, de până la 130.000 de ore de funcționare, asigurând ani de funcționare fiabilă. Condensatorul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -25 și 55 °C, chiar și la o umiditate relativă de până la 95%, la o altitudine maximă de 2000 de metri deasupra nivelului mării.

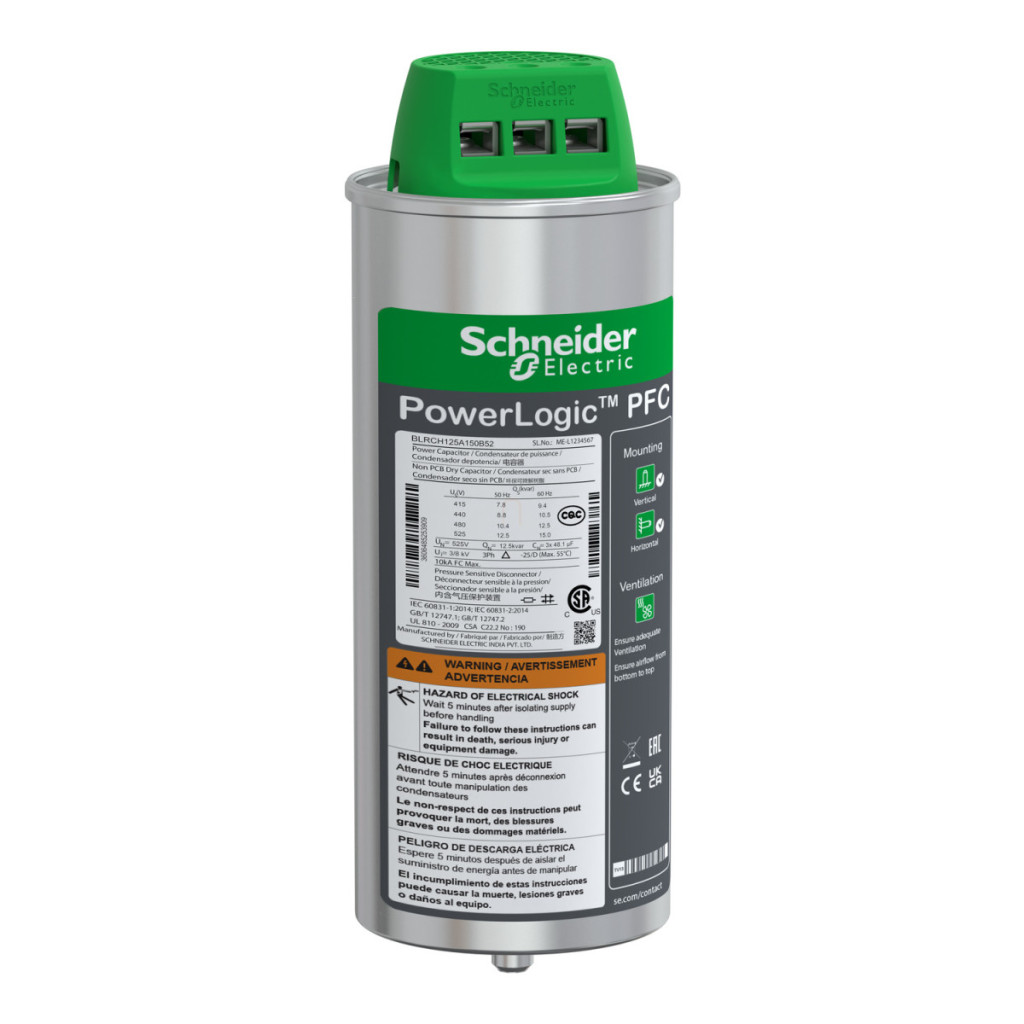

Schneider Electric VarplusCan - BLRCH125A150B52 - Condensator Serleg de 12,5 kvar 525V date tehnice
Date de bază
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Număr articol: BLRCH125A150B52
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Tensiune nominală: 525 V CA 50/60 Hz
Parametri electrici: 12,5 kvar 525 V 50 Hz; 15 kvar 525 V 60 Hz
Conținut armonic al rețelei: <= 20%
Tensiune maximă admisibilă: 1,1 x Un (8 ore în 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Test de tensiune: 2,15 x Un CA între terminale timp de 10 s; <= 660 V - 3 kV CA între terminal și carcasă timp de 10 s; >= 660 V - 6 kV AC între terminal și carcasă timp de 10 secunde
Caracteristici fizice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată în valuri)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Priză ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 90 mm
Înălțime: 242 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
Durata de viață a produsului
Durata de viață în ore: 130.000 h
