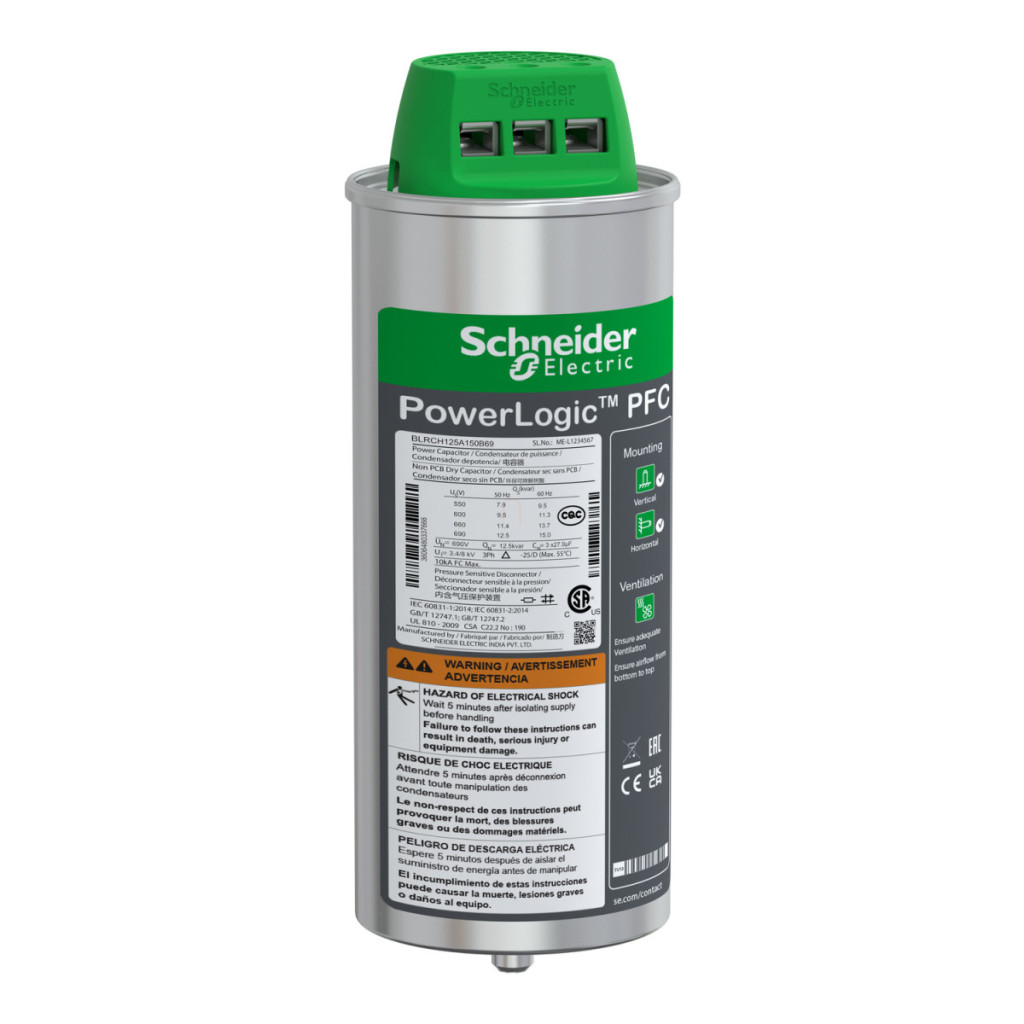

Condensatorul Schneider Electric PowerLogic PFC BLRCH125A150B69 pentru sarcini grele oferă o soluție de înaltă calitate pentru corectarea fazei și compensarea puterii reactive în medii industriale de mari dimensiuni. Acest model face parte din seria PowerLogic HDuty, care a fost dezvoltată special pentru aplicații industriale care necesită o corecție fiabilă și eficientă a factorului de putere. Condensatorul BLRCH125A150B69 are o putere nominală de 12,5 kvar la 690 V / 50 Hz și 15 kvar la 690 V / 60 Hz, ceea ce îl face extrem de flexibil pentru utilizarea la diferite frecvențe de rețea. Dispozitivul a fost proiectat ținând cont de nevoile mediilor industriale moderne, unde prezența armonicelor de rețea poate fi semnificativă - acest produs este recomandat pentru sisteme în care distorsiunea armonică nu depășește 20%. Acest lucru îl face ideal pentru instalații în care sunt prezente diverse dispozitive electronice, convertoare de frecvență sau alte sarcini neliniare. Din punct de vedere tehnic, condensatorul are o serie de caracteristici remarcabile. Tensiunea maximă admisibilă este de 1,1 ori valoarea nominală (timp de 8 ore în 24 de ore), iar capacitatea sa continuă de supracurent este de 1,8 ori curentul nominal. Curentul de pornire poate fi de până la 250 de ori valoarea nominală, deci necesită echipamente de comutare adecvate. Dielectricul este realizat din film de polipropilenă metalizată cu un aliaj Zn/Al, rezistență și profil special, și un design special al marginilor (tăietură ondulată), care contribuie la o durată de viață lungă de 130.000 de ore. Materialul de impregnare este rășină PUR uscată fără PCB, care se remarcă prin compoziția sa ecologică și biodegradabilă. Toleranța capacității variază de la -5% la +10%, asigurând o funcționare fiabilă. Condensatorul BLRCH125A150B69 este ușor de instalat și de utilizat. Are un conector ClampTite, care facilitează cablarea. Poate fi montat vertical sau orizontal și este proiectat pentru utilizare în interior. Are un grad de protecție IP20, deci este protejat împotriva pătrunderii obiectelor de dimensiunea unui deget. Intervalul său de temperatură de funcționare este între -25 și +55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Este clasificat în clasa de temperatură D, ceea ce indică cerințe de înaltă calitate. Poate fi încărcat până la 95% umiditate relativă, ceea ce îl face potrivit pentru majoritatea mediilor industriale. Dimensiunile sale sunt, de asemenea, compacte: 90 mm în diametru și 242 mm în înălțime. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2, ceea ce garantează o funcționare sigură și fiabilă în conformitate cu cele mai stricte reglementări internaționale.
Schneider Electric VarplusCan - BLRCH125A150B69 - Condensator varistor 12,5 kvar 690V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Seria: HDuty
Număr articol: BLRCH125A150B69
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Parametri electrici: 12,5 kvar 690 V 50 Hz / 15 kvar 690 V 60 Hz
Tensiune nominală: 690 V CA 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Conținut armonic al rețelei: <= 20 %
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Date tehnice
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - +10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminal și carcasă timp de 10 secunde
Durată de viață: 130.000 ore
Caracteristici fizice
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, design special al marginilor (tăietură ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni: Conector ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 90 mm
Înălțime: 242 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
