Condensatorul Schneider Electric PowerLogic PFC BLRCH150A180B40 pentru sarcini grele este o soluție profesională pentru compensarea puterii reactive și îmbunătățirea factorului de putere al rețelelor electrice. Acest condensator de 15/18 kvar este proiectat pentru o tensiune de alimentare de 400 V și o frecvență de 50/60 Hz, ceea ce îl face o alegere ideală pentru aplicații industriale și comerciale în care performanța fiabilă și durata lungă de viață sunt importante. Condensatorul PowerLogic PFC face parte din gama de produse HDuty a Schneider Electric, care a fost special dezvoltată pentru rețelele în care conținutul armonic nu depășește 20%. Produsul are parametri electrici excelenți: oferă 15 kvar la 50 Hz și 18 kvar la 60 Hz la 400 V. De asemenea, poate fi utilizat la diferite niveluri de tensiune: 13,5 kvar (50 Hz) sau 16,2 kvar (60 Hz) la 380 V și 16,1 kvar (50 Hz) sau 19,4 kvar (60 Hz) la 415 V. Condensatorul are o tensiune maximă admisibilă de 1,1 x Un (timp de 8 ore într-o perioadă de 24 de ore) și o capacitate continuă de supracurent de 1,8 x In, ceea ce înseamnă o fiabilitate operațională excelentă în aplicații critice. Condensatorul BLRCH150A180B40 este, de asemenea, remarcabil din punct de vedere tehnic: are pierderi dielectrice deosebit de reduse (< 0,2 W/kvar) și pierderi de putere (< 0,5 W/kVAr). Toleranța capacității sale variază de la -5% la 10%, ceea ce este conform cu standardele industriale. Dielectricul condensatorului este o peliculă de polipropilenă cu o rezistivitate și un profil special, tăiată ondulat, metalizată cu un aliaj de zinc/aluminiu, iar materialul său de impregnare este rășină PUR biodegradabilă, fără PCB. Produsul are protecție IP20 și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Aparține clasei de temperatură D, are o temperatură de funcționare cuprinsă între -25 °C și 55 °C și o toleranță la umiditate relativă de 95%. Condensatorul este echipat cu un conector ClampTite și poate fi montat în poziție verticală sau orizontală. Dimensiuni fizice: design cilindric cu un diametru de 90 mm și o înălțime de 242 mm. Este conform cu standardele IEC 60831-1 și IEC 60831-2, fiind adecvat pentru utilizarea în proiecte internaționale. Produsul are un curent nominal de comutație de 250 x In, un număr maxim de operațiuni de comutație de 7.000 pe an și o durată de viață estimată impresionantă de 130.000 de ore de funcționare. Condensatorul Schneider Electric PowerLogic PFC BLRCH150A180B40 este un dispozitiv conceput pentru ingineri electricieni profesioniști, oferind o soluție fiabilă pe termen lung pentru corectarea factorului de putere în instalații industriale și comerciale.

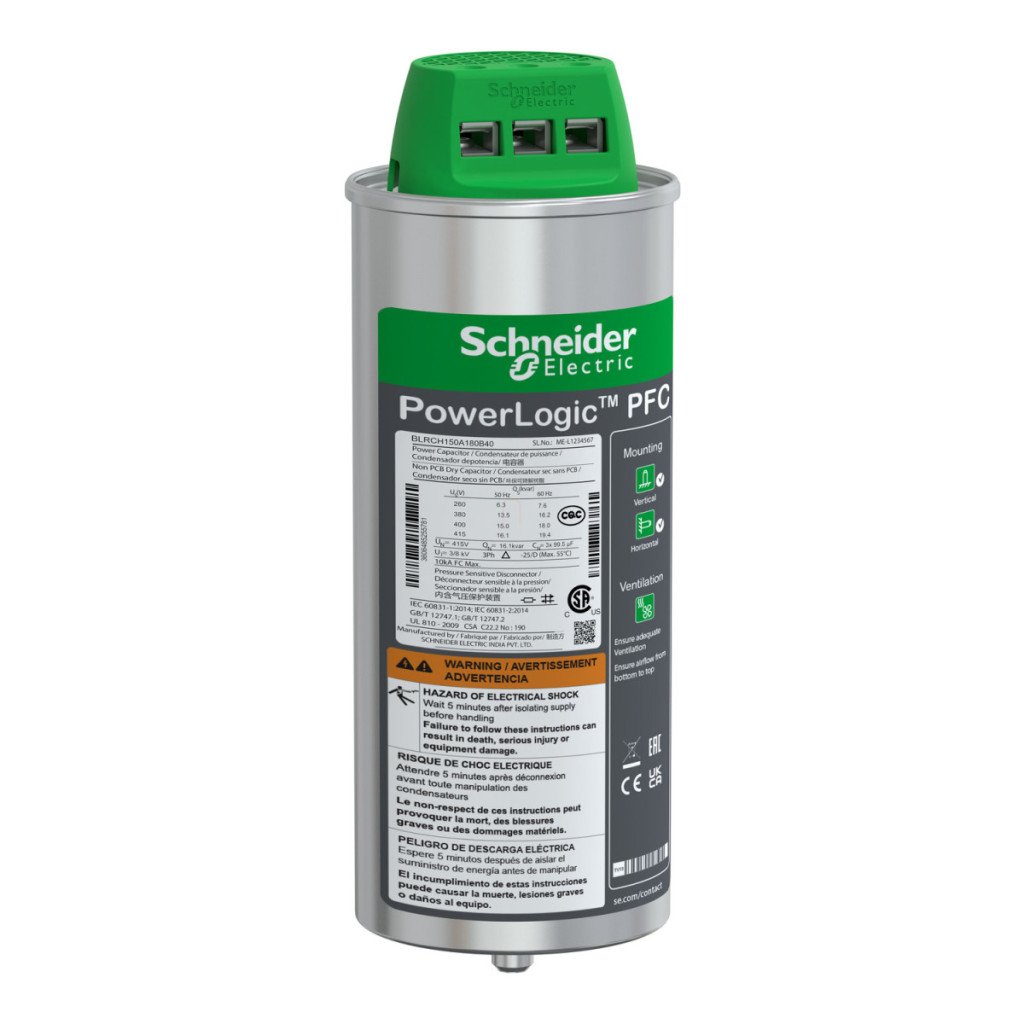

Schneider Electric VarplusCan - BLRCH150A180B40 - Condensator cupă 15 kvar 400V date tehnice
Caracteristici cheie
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Număr articol: BLRCH150A180B40
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic: <= 20%
Parametri electrici:
13,5 kvar 380 V 50 Hz
16,2 kvar 380 V 60 Hz
15 kvar 400 V 50 Hz
18 kvar 400 V 60 Hz
16,1 kvar 415 V 50 Hz
19,4 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore într-o perioadă de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Caracteristici suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între conector și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare/an: 7000
Durată de viață: 130.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistivitate și profil special, margine specială (tăiată în valuri)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Date de instalare
Tip de instalare: Instalare în interior
Conectori: Conector ClampTite
Metodă de montare: Verticală/orizontală
Caracteristici fizice
Diametru: 90 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
