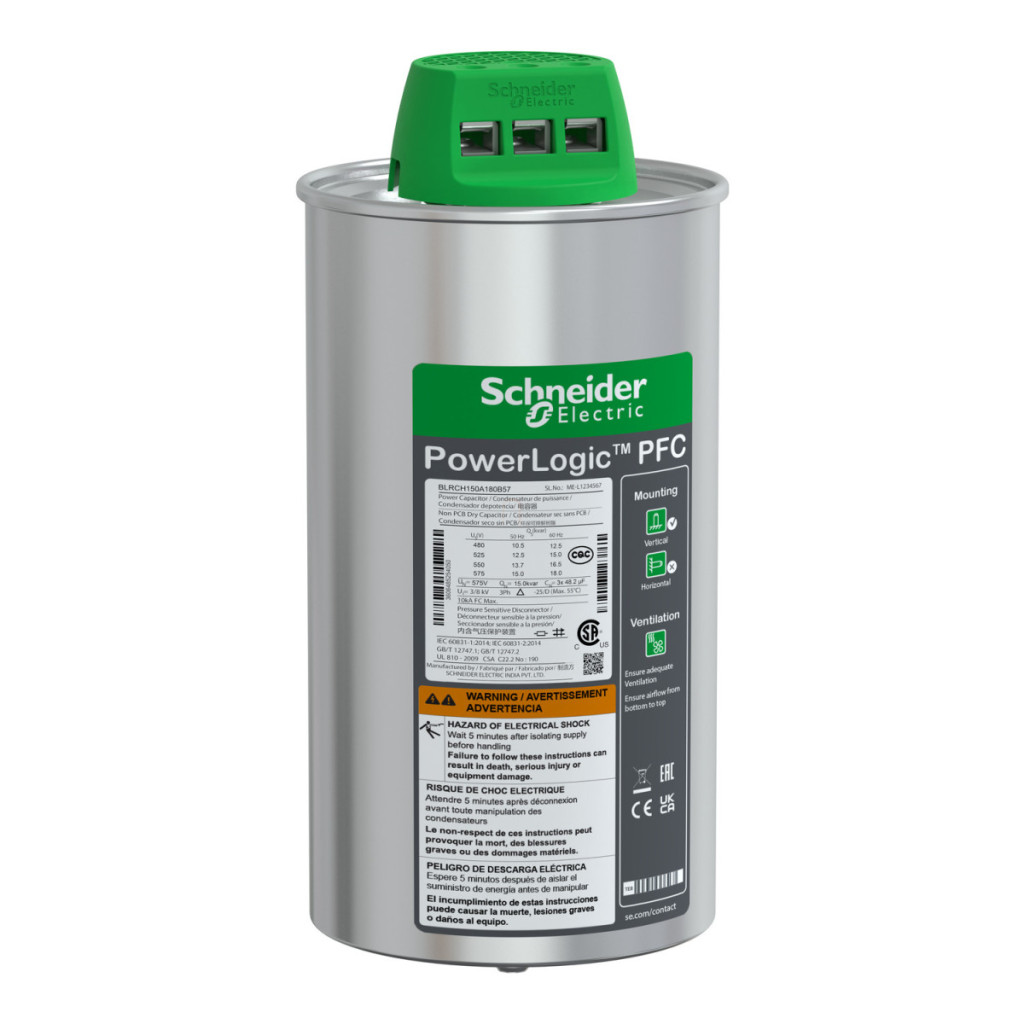

Condensatorul Schneider Electric PowerLogic PFC BLRCH150A180B57 este un condensator de înaltă calitate, pentru utilizare intensivă, conceput special pentru corectarea fazei și filtrarea armonicelor în medii industriale. Acest dispozitiv robust oferă performanțe optime în rețelele de 575 V, cu o putere nominală de 15 kvar la 50 Hz și 18 kvar la 60 Hz. Ca parte a familiei de produse PowerLogic, acest condensator se remarcă pe piață prin fiabilitatea și durabilitatea sa. Modelul BLRCH150A180B57 are parametri tehnici remarcabili, care asigură o durată lungă de viață și o funcționare stabilă chiar și în condiții de operare dificile. Dispozitivul poate fi utilizat în siguranță în sisteme cu un conținut armonic maxim al rețelei de 20%. Condensatorul poate rezista la o supratensiune de 1,1 x Un timp de până la 8 ore (într-o perioadă de 24 de ore) și poate suporta, de asemenea, o supracurent continuu de 1,8 x In. Curentul său de pornire este ridicat, ajungând până la 250 x In. Materialul dielectric al dispozitivului este o peliculă specială de polipropilenă metalizată cu un aliaj Zn/Al, rezistență și profil special, și margini ondulate. Impregnarea se realizează cu rășină PUR uscată fără PCB, care este biodegradabilă. Condensatorul are, de asemenea, caracteristici excelente de pierdere: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere este mai mică de 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%, asigurând o funcționare precisă. Dispozitivul este supus numeroase teste de tensiune în timpul producției: 2,15 x Un AC timp de 10 secunde între terminale și 3 kV sau 6 kV AC timp de 10 secunde între terminale și carcasă, în funcție de tensiunea nominală. Condensatorul BLRCH150A180B57 este proiectat pentru utilizare în interior, are protecție IP20 și poate fi utilizat într-un interval de temperatură cuprins între -25 °C și 55 °C. Dispozitivul funcționează în mod fiabil chiar și în medii cu umiditate relativă de până la 95% și are o altitudine maximă de funcționare de 2000 de metri. Clasificat în clasa de temperatură D, dispozitivul are o durată de viață remarcabilă de până la 130.000 de ore de funcționare și poate suporta maximum 7.000 de operațiuni de comutare pe an. În ceea ce privește dimensiunile fizice, are un diametru de 136 mm și o înălțime de 242 mm și este conectat prin terminale ClampTite. Condensatorul poate fi montat vertical sau orizontal, permițând o utilizare flexibilă în diverse situații de instalare. Dispozitivul este conform cu standardele internaționale IEC 60831-1 și IEC 60831-2, care garantează calitatea și funcționarea sa în condiții de siguranță.
Schneider Electric VarplusCan - BLRCH150A180B57 - Condensator Serleg de 15 kvar 575V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Parametri electrici
Putere: 15 kvar 575 V 50 Hz / 18 kvar 575 V 60 Hz
Tensiune nominală: 575 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore în decurs de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Conținut armonic al rețelei: <= 20 %
Curent de pornire: 250 x In Date tehnice Pierdere dielectrică: < 0,2 W/kvar Pierdere de putere: < 0,5 W/kVAr Toleranță capacitate: -5 % - +10 % Test de tensiune: 2,15 x Un CA între terminale timp de 10 s
<= 660 V - 3 kV CA între terminal și carcasă timp de 10 s
>= 660 V - 6 kV CA între terminal și carcasă timp de 10 s
Număr maxim de operații de comutare pe an: 7000
Durată de viață: 130.000 ore
Caracteristici fizice
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine ondulată
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Interior
Conectori: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 136 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
