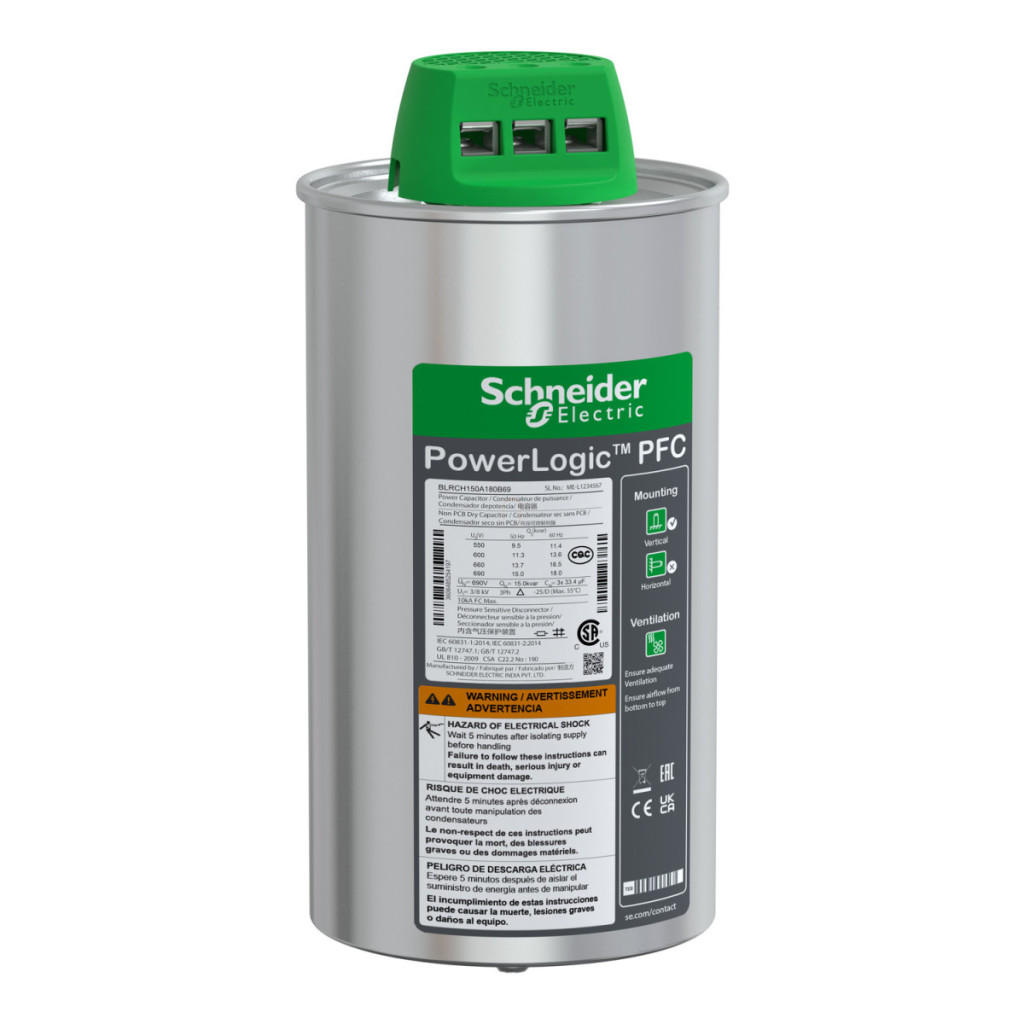

Condensatorul Schneider Electric PowerLogic PFC Heavy Duty (BLRCH150A180B69) este un dispozitiv de corecție a factorului de putere de înaltă calitate și performanță, care oferă o soluție ideală pentru corecția factorului de putere în medii industriale. Acest condensator de 15/18 kvar este proiectat special pentru rețele de 690 V și poate fi utilizat atât în sisteme de 50 Hz, cât și de 60 Hz (15 kvar la 50 Hz, 18 kvar la 60 Hz). Proiectat ca parte a seriei HDuty, condensatorul PowerLogic PFC oferă o durabilitate și o fiabilitate excepționale. Dispozitivul funcționează excelent chiar și în medii în care conținutul armonic al rețelei nu depășește 20%. Produsul poate suporta o supratensiune de 1,1 x Un (timp de 8 ore din 24 ore pe zi) și are o capacitate continuă de supracurent de 1,8 x In. Toate acestea asigură o stabilitate excepțională chiar și în cele mai dure medii industriale. Din punct de vedere al designului tehnic, condensatorul PowerLogic PFC este fabricat din film de polipropilenă metalizată, aliaj Zn/Al, cu rezistență și profil speciale, și o margine ondulată specială. Impregnarea se realizează cu rășină PUR uscată fără PCB, care este biodegradabilă, ceea ce o face o soluție ecologică. Produsul este echipat cu conectori ClampTite, care facilitează instalarea și întreținerea. Condensatorul are un grad de protecție IP20 și este proiectat pentru instalare în interior. Are un diametru de 116 mm și o înălțime de 242 mm, fiind ușor de instalat datorită designului său compact. Condensatorul Schneider Electric BLRCH150A180B69 are o durată de viață remarcabilă de până la 130.000 de ore de funcționare, ceea ce reduce semnificativ costurile de întreținere și înlocuire pe termen lung. Produsul este capabil să efectueze 7.000 de operațiuni de comutare pe an, asigurând performanțe fiabile chiar și în condiții de utilizare intensivă. Condensatorul are parametri electrici excelenți: pierderi dielectrice reduse (< 0,2 W/kvar) și pierderi de putere (< 0,5 W/kVAr), precum și o toleranță a capacității între -5% și 10%. Curentul de pornire este de 250 x In, ceea ce reprezintă un factor important în dimensionarea echipamentelor de protecție. Testul de tensiune este de 2,15 x Un AC între terminale timp de 10 secunde și 3 kV AC pentru <= 660 V și 6 kV AC pentru >= 660 V între terminal și rezervor timp de 10 secunde, ceea ce garantează fiabilitatea și siguranța pe termen lung.
Schneider Electric VarplusCan - BLRCH150A180B69 - Condensator varistor 15 kvar 690V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20%
Caracteristici electrice
Parametri electrici: 15 kvar 690 V 50 Hz / 18 kvar 690 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 690 V CA 50/60 Hz
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde, <= 660 V - 3 kV CA între conector și rezervor timp de 10 secunde, >= 660 V - 6 kV CA între conector și rezervor timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Caracteristici fizice
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori - terminale: Conector ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
