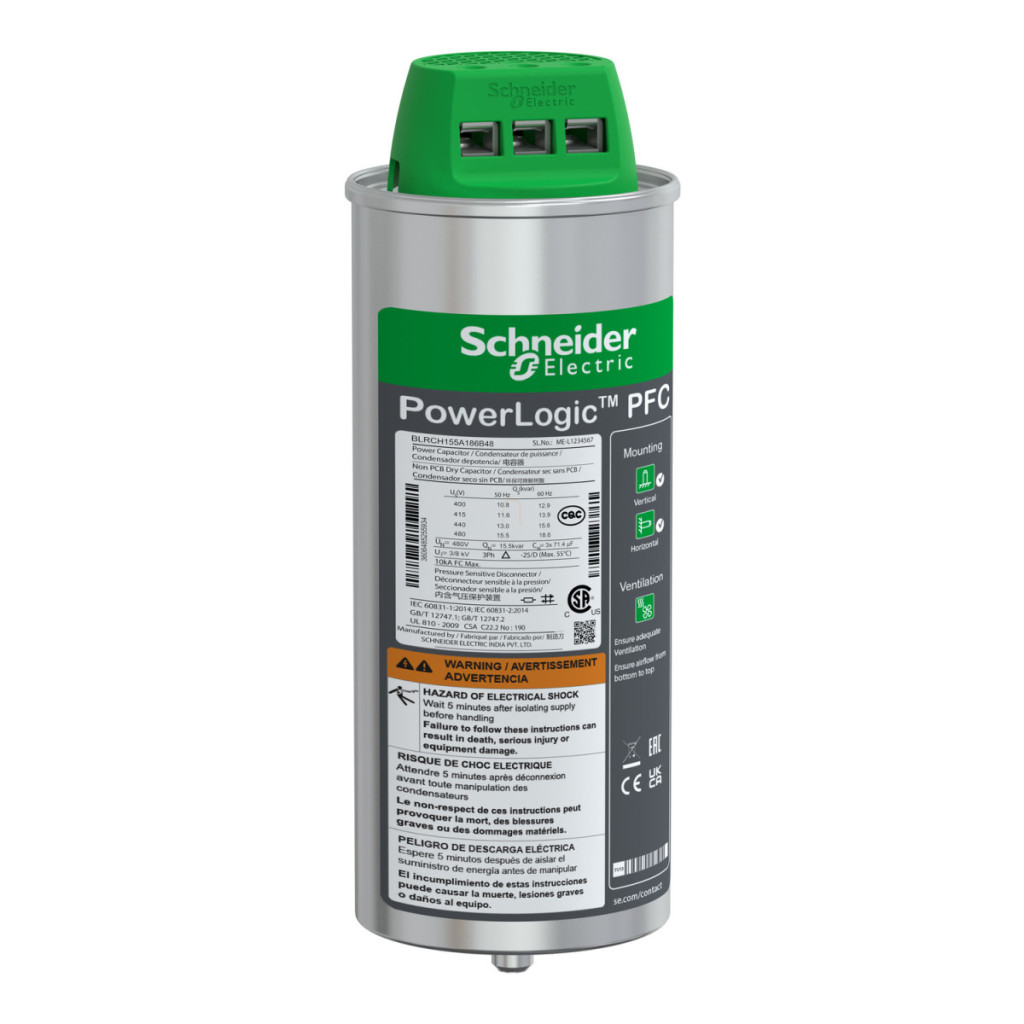

Condensatorul de mare capacitate Schneider Electric PowerLogic PFC BLRCH155A186B48 este un dispozitiv de înaltă calitate, optimizat din punct de vedere energetic, conceput pentru uz industrial. Acest model face parte din seria PowerLogic HDuty, care a fost dezvoltată special pentru rețelele electrice cu conținut armonic ridicat, dar totuși sub limita critică de 20%. Condensatorul are date de performanță duale: oferă 15,5 kvar într-o rețea de 50 Hz și 18,6 kvar într-o rețea de 60 Hz la o tensiune nominală de 480 V. Modelul BLRCH155A186B48 este extrem de rezistent la supratensiune și supracurent - dispozitivul poate suporta de 1,1 ori tensiunea nominală timp de 8 ore într-o perioadă de 24 de ore și poate suporta în mod continuu de 1,8 ori curentul nominal. Această capacitate mare de încărcare este deosebit de utilă în mediile industriale, unde fluctuațiile de tensiune și sarcinile de vârf sunt frecvente. Parametrii tehnici ai condensatorului sunt impresionanți: are pierderi dielectrice extrem de mici, de mai puțin de 0,2 W/kvar, și pierderi de putere de mai puțin de 0,5 W/kVAr, asigurând o eficiență remarcabilă. Toleranța capacității variază de la -5% la +10%, ceea ce înseamnă o stabilitate excelentă. În timpul testării izolației, poate rezista la o tensiune alternativă de 2,15 x Un între terminale timp de 10 secunde sau până la 3 kV pentru dispozitive cu tensiune nominală de 660 V și 6 kV pentru dispozitive cu tensiune nominală peste 660 V între terminal și rezervor. Curentul de pornire poate fi de 250 de ori mai mare decât curentul nominal, ceea ce indică designul robust al condensatoarelor PowerLogic PFC. Dispozitivul poate rezista la până la 7.000 de operațiuni de comutare pe an și are o durată de viață remarcabilă de 130.000 de ore. Dielectricul condensatorului BLRCH155A186B48 este o peliculă metalizată din polipropilenă care conține zinc și aluminiu special, cu rezistență specială și margini ondulate. Materialul de impregnare este rășină PUR uscată, fără PCB, care este ecologică și biodegradabilă. Condensatorul este potrivit pentru instalarea în interior, are un terminal ClampTite și poate fi montat atât vertical, cât și orizontal. Dimensiunile sale sunt de 90 mm în diametru și 242 mm în înălțime. Protecția IP20 oferă protecție de bază la atingere. Condensatorul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, la temperaturi ambientale cuprinse între -25 °C și +55 °C și la niveluri de umiditate relativă de până la 95%. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D.
Schneider Electric VarplusCan - BLRCH155A186B48 - 15,5 kvar Condensator Serleg 480V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator de mare capacitate
Denumirea produsului: Condensator PowerLogic PFC
Seria: HDuty
Număr articol: BLRCH155A186B48
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Parametri electrici: 15,5 kvar 480 V 50 Hz / 18,6 kvar 480 V 60 Hz
Tensiune nominală: 480 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Conținut armonic al rețelei: <= 20 %
Curent de pornire: 250 x In
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și +10%
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 h
Test de tensiune
2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între conector și rezervor timp de 10 secunde
>= 660 V - 6 kV AC între conector și rezervor timp de 10 secunde
Caracteristici ale materialului
Dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăietură ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Caracteristici fizice
Diametru: 90 mm
Înălțime: 242 mm
Tip de instalare: Instalare interioară
Conectori: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Grad de protecție IP: IP20
Parametri de mediu
Temperatura ambiantă de funcționare: -25...55 °C
Umiditate relativă:95 %
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Standarde
IEC 60831-1
IEC 60831-2
