Condensatorul de mare putere PowerLogic PFC de la Schneider Electric, cu numărul de model BLRCH170A204B48, oferă performanțe și fiabilitate remarcabile în aplicații industriale. Acest condensator de corecție a factorului de putere din seria HDuty are o putere nominală de 17 kvar (50 Hz) sau 20,4 kvar (60 Hz) într-o rețea de 480 V, ceea ce îl face o alegere ideală pentru medii în care conținutul armonic al rețelei nu depășește 20%. Condensatorul are o serie de caracteristici tehnice remarcabile. Tensiunea maximă admisibilă este de 1,1 ori tensiunea nominală (pentru 8 ore în 24 de ore), iar capacitatea continuă de supracurent este de 1,8 ori curentul nominal. Curentul de pornire poate fi de până la 250 de ori mai mare decât curentul nominal, deci necesită o protecție adecvată. Dispozitivul are o frecvență maximă anuală de comutare de 7.000 și o durată de viață extrem de lungă de 130.000 de ore, ceea ce reprezintă aproximativ 15 ani de funcționare continuă. Toleranța capacității condensatorului variază de la -5% la +10%, asigurând o performanță stabilă. Condensatorul BLRCH170A204B48 este fabricat cu un dielectric special din film de polipropilenă metalizată, aliaj Zn/Al, rezistivitate și profil special și o margine ondulată specială. Materialul de impregnare este rășină PUR uscată fără PCB, care este ecologică și biodegradabilă. Pierderile sunt extrem de mici: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Condensatorul are un grad de protecție IP20, este proiectat pentru instalare în interior și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +55 °C, chiar și la niveluri de umiditate relativă de până la 95%. Altitudinea maximă de funcționare este de 2000 de metri, iar clasa de temperatură este D. Condensatorul PowerLogic PFC are dimensiuni compacte: 90 mm în diametru și 242 mm în înălțime. Conexiunea este de tip ClampTite, iar dispozitivul poate fi instalat atât vertical, cât și orizontal. Condensatorul este fabricat în conformitate cu standardele IEC 60831-1 și IEC 60831-2, îndeplinind astfel cele mai stricte cerințe internaționale. Condensatorul Schneider Electric BLRCH170A204B48 este alegerea ideală pentru orice instalație industrială sau comercială în care obiectivele sunt corectarea fazei și creșterea eficienței energetice.

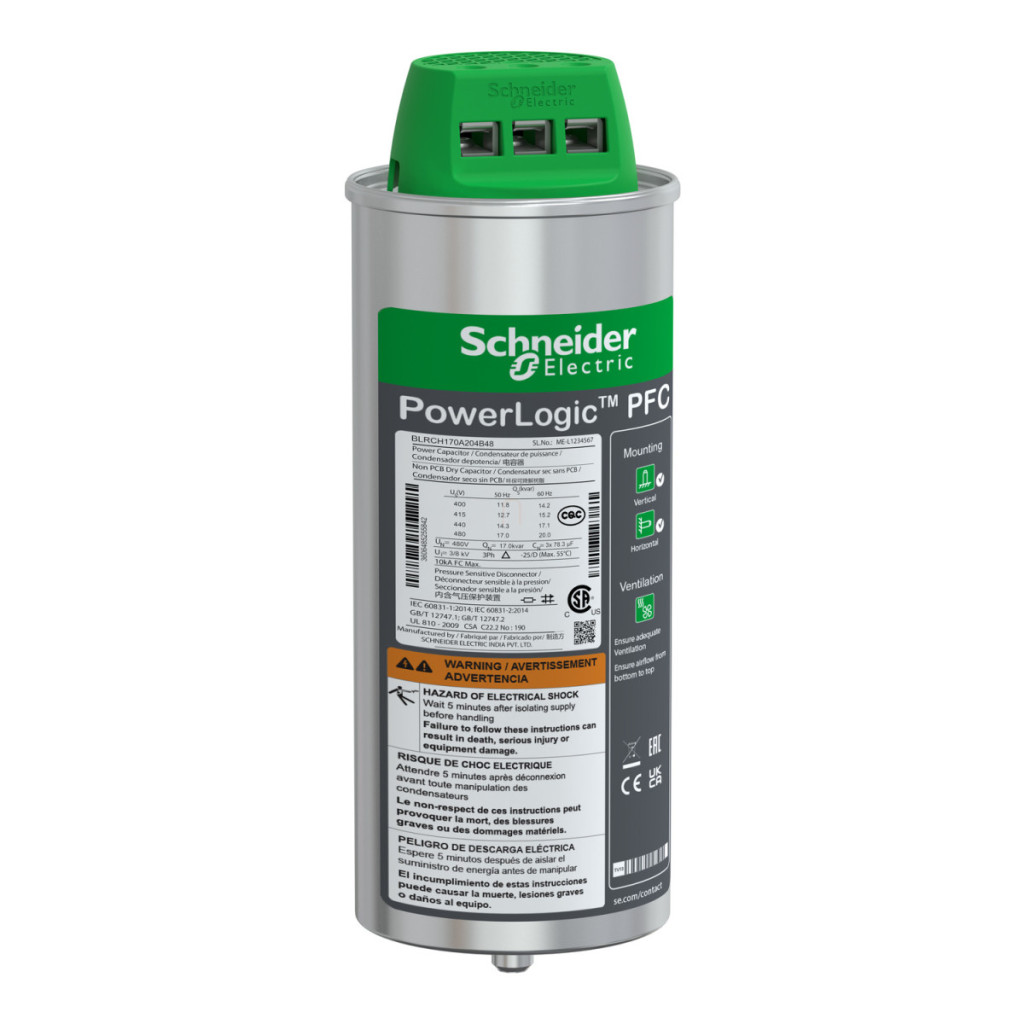

Schneider Electric VarplusCan - BLRCH170A204B48 - Condensator varistor 17 kvar 480V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator proiectat pentru aplicații grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20%
Parametri electrici
Putere: 17 kvar 480V 50Hz / 20,4 kvar 480V 60Hz
Tensiune nominală: 480V AC 50/60Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Curent de pornire: 250 x In
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% ... +10%
Proprietăți fizice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistivitate și profil special, margine specială (ondulată)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă Conectori: Terminal ClampTite Metodă de montare: Verticală/orizontală Diametru: 90 mm Înălțime: 242 mm Parametri de mediu Tip de instalare: Instalare interioară 242 mm
Parametri de mediu
Tip de instalare: Instalare interioară
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
Standarde
Conformitate: IEC 60831-2, IEC 60831-1
Alte specificații
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață estimată: 130.000 ore
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660V - 6 kV AC între terminal și carcasă timp de 10 secunde
