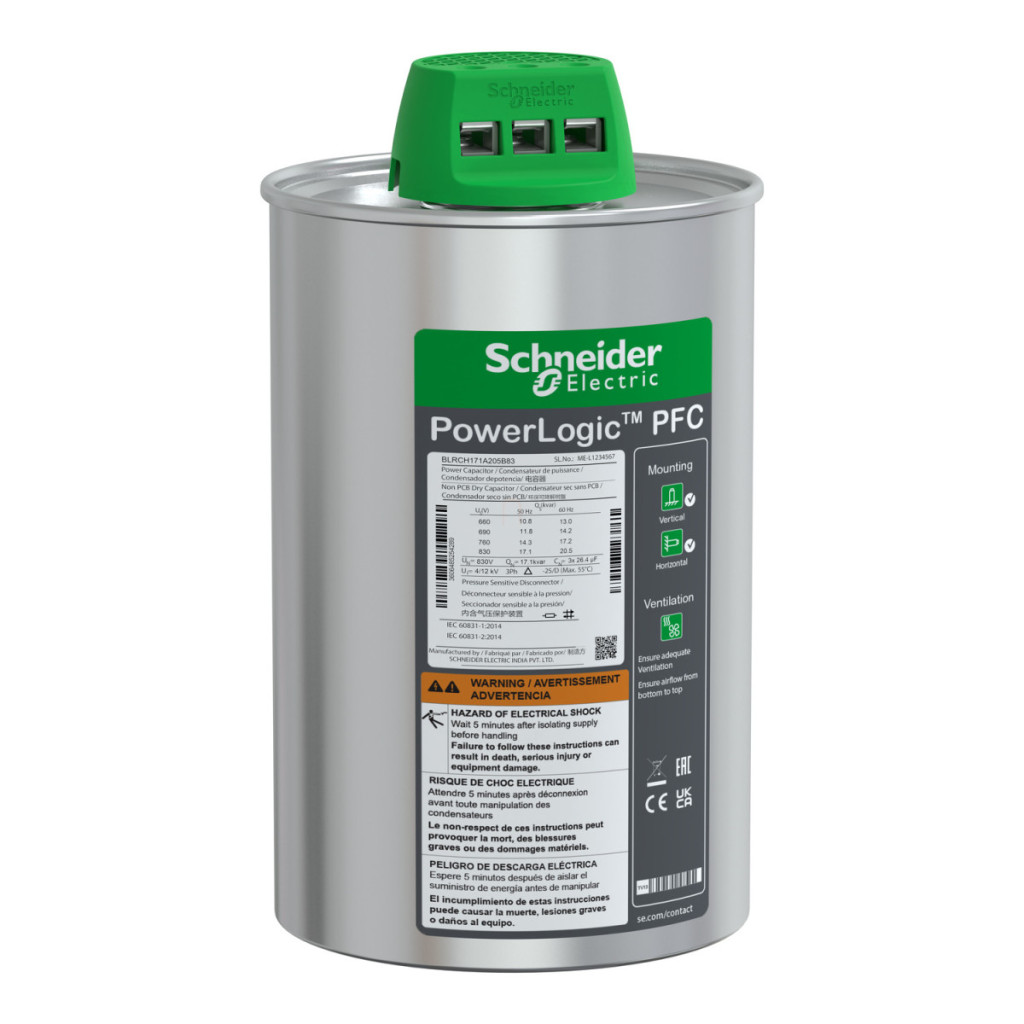

Condensatorul de înaltă performanță BLRCH171A205B83 din gama PowerLogic PFC de la Schneider Electric este o alegere excelentă pentru corectarea factorului de putere (PFC) în aplicații industriale. Acest condensator de mare putere oferă o soluție deosebit de fiabilă pentru sistemele care funcționează la 830 V, unde este necesară o corecție a factorului de putere de înaltă calitate. Condensatorul are o putere nominală dublă, în funcție de frecvența rețelei: 17,1 kvar la 50 Hz și 20,5 kvar la 60 Hz. Ca parte a seriei HDuty, condensatorul PowerLogic PFC este proiectat special pentru medii cu un conținut armonic de până la 20%. Dispozitivul are parametri tehnici remarcabili, inclusiv capacitatea de a rezista la 1,1 ori tensiunea nominală (timp de 8 ore într-o perioadă de 24 de ore) și de a suporta în mod continuu 1,8 ori curentul nominal. Modelul BLRCH171A205B83 este remarcabil prin faptul că poate gestiona un curent de pornire de 250×In și poate suporta până la 7.000 de operațiuni de comutare pe an fără a se deteriora. Condensatorul utilizează materiale speciale și tehnologie avansată: folie de polipropilenă metalizată cu aliaj de zinc/aluminiu, cu rezistență specială, profil și margine ondulată. Pentru impregnare s-a utilizat rășină PUR uscată, fără PCB, care este biodegradabilă. Oferă o durată de viață excepțional de lungă, de 130.000 de ore, și se mândrește cu factori de pierdere extrem de mici: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea de putere rămâne sub 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Condensatorul BLRCH171A205B83 are un grad de protecție IP20 și este potrivit pentru instalarea în interior. Poate fi montat în poziție verticală sau orizontală folosind conectori ClampTite. Are un diametru de 136 mm și o înălțime de 242 mm. Poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +55 °C) și poate fi instalat la altitudini de până la 2000 de metri deasupra nivelului mării. Umiditatea relativă în mediul de funcționare poate fi de până la 95%. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D. Condensatorul PowerLogic PFC este alegerea ideală pentru utilizarea în medii industriale în care fiabilitatea, durata lungă de viață și eficiența energetică sunt aspecte importante.
Schneider Electric VarplusCan - BLRCH171A205B83 - 17,1 kvar Condensator Serleg 830V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Seria: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Parametri electrici: 17,1 kvar 830 V 50 Hz / 20,5 kvar 830 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore în decurs de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 830 V CA 50/60 Hz
Caracteristici suplimentare
Pierderi dielectrice: < 0,2 W/kvar Pierdere de putere: < 0,5 W/kVAr Toleranță capacitate: între -5 % și 10 % Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde - 3 kV AC între terminale și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată ondulat)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni: Conector ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 136 mm
Înălțime: 242 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C Umiditate relativă: 95 %
