Condensatorul pentru sarcini grele BLRCH180A216B48 din gama de produse PowerLogic PFC de la Schneider Electric este soluția ideală pentru îmbunătățirea factorului de putere al sistemelor electrice. Acest condensator de înaltă performanță, dezvoltat pentru uz industrial, este potrivit în principal pentru utilizarea în medii în care conținutul armonic al rețelei nu depășește 20%. Condensatorul din seria PowerLogic HDuty oferă două niveluri de putere: 18 kvar la 50 Hz și 21,6 kvar la 60 Hz, ambele cu o tensiune nominală de 480 V. Dispozitivul are parametri tehnici remarcabili, inclusiv o tensiune maximă admisibilă de 1,1 x Un (care poate fi aplicată timp de 8 ore într-o perioadă de 24 de ore) și o capacitate continuă de supracurent de 1,8 x In. Designul robust al condensatorului permite un curent de pornire de 250 x In și până la 7.000 de operații de comutare pe an. Calitatea sa excelentă este demonstrată de durata de viață de 130.000 de ore, care garantează o funcționare fiabilă pe termen lung. Condensatorul este remarcabil și din punct de vedere tehnologic: materialul său dielectric este o peliculă de polipropilenă metalizată cu un aliaj Zn/Al, rezistență și profil speciale și un design special al marginilor (tăietură ondulată). Parametrii de pierdere sunt extrem de mici: pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea de putere este mai mică de 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%, ceea ce oferă suficientă flexibilitate pentru diverse aplicații. Parametrii fizici ai condensatorului BLRCH180A216B48 sunt, de asemenea, demni de remarcat: are un diametru de 116 mm, o înălțime de 242 mm și dispune de tehnologia de conectare ClampTite pentru o conexiune electrică fiabilă. Dispozitivul are protecție IP20, este potrivit pentru instalarea în interior și poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +55 °C). Fabricat în conformitate cu standardele IEC 60831-1 și IEC 60831-2, condensatorul funcționează în mod fiabil la altitudini de până la 2000 de metri deasupra nivelului mării și la o umiditate relativă de 95%, fiind clasificat în clasa de temperatură D. Condensatorul PowerLogic PFC poate fi instalat în poziție verticală sau orizontală, oferind o mare flexibilitate în timpul instalării.

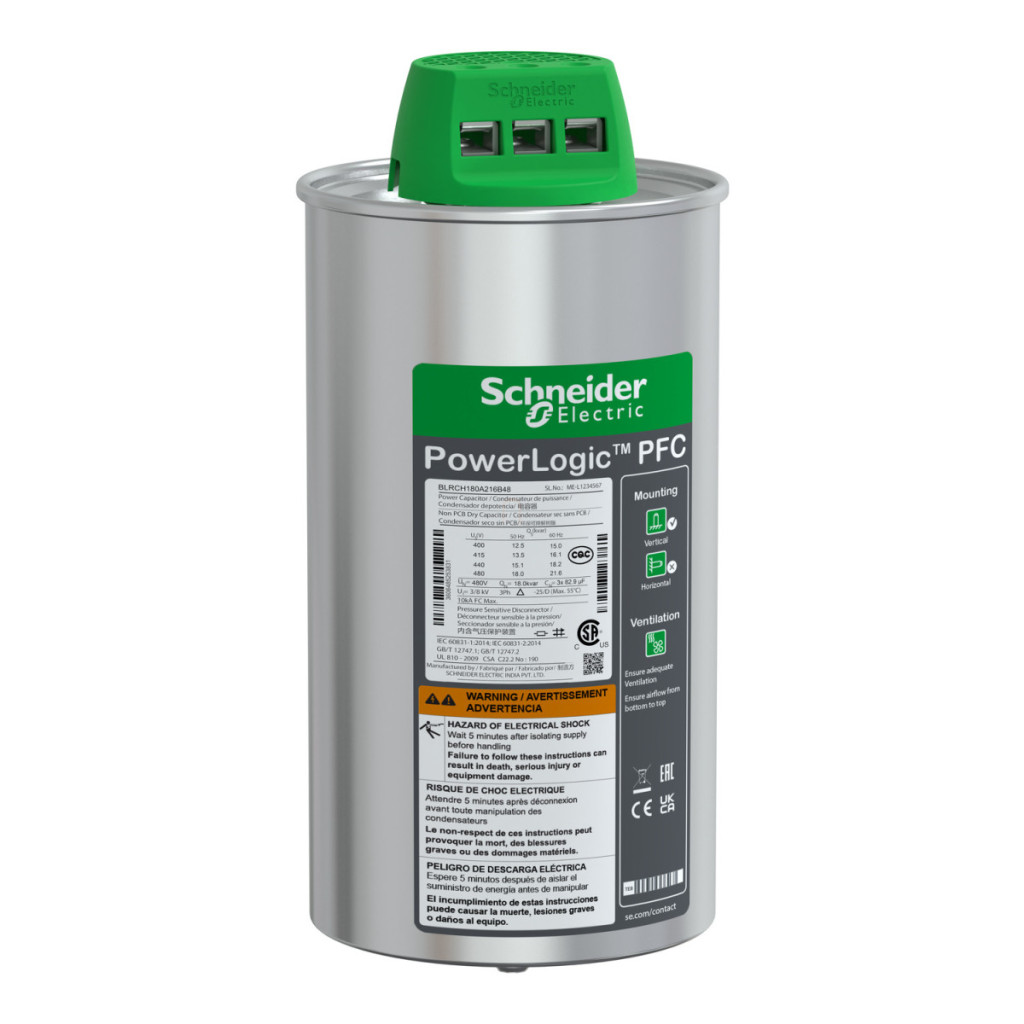

Schneider Electric VarplusCan - BLRCH180A216B48 - Condensator Serleg de 18 kvar 480V date tehnice
Caracteristici principale
Linie de produse: PowerLogic
Tipul produsului: Condensator proiectat pentru aplicații grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Putere: 18 kvar 480 V 50 Hz / 21,6 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Informații suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: - 5 % până la 10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 s
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 s
>= 660 V - 6 kV AC între conector și carcasă timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operații de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, design special al marginilor (tăietură ondulată)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Conector ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatura ambiantă în timpul funcționării: -25...55 °C
Umiditate relativă: 95 %
