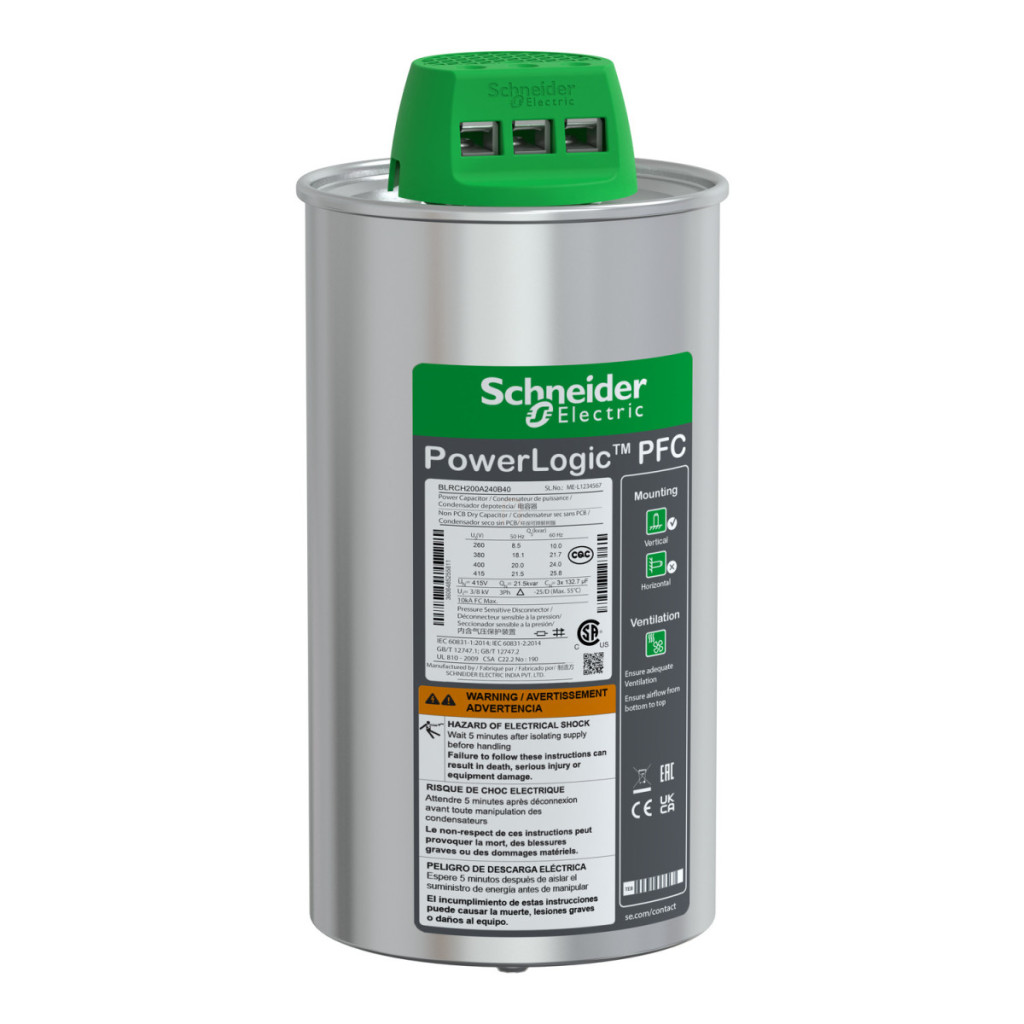

Condensatorul Schneider Electric PowerLogic PFC BLRCH200A240B40 este un condensator de înaltă calitate și performanță, conceput special pentru corectarea factorului de putere. Acest condensator de mare putere furnizează 20 kvar de putere într-o rețea de 400 V la 50 Hz și 24 kvar la 60 Hz. Ca parte a seriei PowerLogic HDuty, acesta garantează o funcționare deosebit de fiabilă în aplicații industriale și comerciale. Condensatorul oferă, de asemenea, performanțe excelente în diferite intervale de tensiune: furnizează 18,1 kvar într-o rețea de 380 V la 50 Hz și 21,7 kvar la 60 Hz, în timp ce într-o rețea de 415 V furnizează 21,5 kvar la 50 Hz și 25,8 kvar la 60 Hz. În timpul proiectării sale, s-a acordat o atenție specială durabilității și siguranței, după cum o demonstrează parametrii stricți de testare. BLRCH200A240B40 poate rezista la o tensiune de până la 1,1 ori mai mare decât tensiunea nominală (timp de 8 ore într-o perioadă de 24 de ore) și poate suporta o supracurent continuu de 1,8 ori mai mare. Curentul de pornire al condensatorului poate fi de 250 de ori mai mare decât curentul nominal, de aceea este important să se utilizeze echipamente de protecție adecvate în timpul instalării. Datorită dezvoltărilor tehnologice ale Schneider Electric, acest condensator funcționează cu pierderi extrem de mici: pierderile dielectrice sunt mai mici de 0,2 W/kvar, în timp ce pierderile totale de putere sunt mai mici de 0,5 W/kVAr. Toleranța capacității condensatorului variază de la -5% la +10%. Designul robust al produsului este demonstrat de capacitatea sa de a rezista la până la 7.000 de operațiuni de comutare pe an și de durata de viață impresionantă de 130.000 de ore de funcționare. Dielectricul este o peliculă specială de polipropilenă metalizată cu un aliaj Zn/Al, un profil special de rezistență și margini ondulate speciale, care sporesc eficiența și durata de viață a produsului. Condensatorul utilizează rășină PUR uscată fără PCB ca material de impregnare, care este biodegradabilă și, prin urmare, ecologică. BLRCH200A240B40 este proiectat pentru instalare în interior, are protecție IP20 și este echipat cu conectori ClampTite pentru o instalare sigură. Poate fi montat în poziție verticală sau orizontală și are dimensiuni compacte: diametru de 116 mm, înălțime de 242 mm. Condensatorul are o gamă largă de temperaturi de funcționare, de la -25 °C la +55 °C, și funcționează fiabil chiar și la o umiditate relativă de 95%. Altitudinea maximă de funcționare este de 2000 de metri. Modelul condensatorului PowerLogic PFC BLRCH200A240B40 este conform cu standardele IEC 60831-1 și IEC 60831-2, asigurând o calitate ridicată și performanțe fiabile. Condensatorul are un conținut armonic maxim în rețea de 20%, ceea ce îl face potrivit pentru sisteme în care conținutul armonic este mai mare decât media. Produsul aparține clasei de temperatură D, ceea ce indică rezistența sa la temperaturi ridicate.
Schneider Electric VarplusCan - BLRCH200A240B40 - Condensator varistor 20 kvar 400V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20%
Parametri electrici
Valori de putere:
18,1 kvar 380 V 50 Hz
21,7 kvar 380 V 60 Hz
20 kvar 400 V 50 Hz
24 kvar 400 V 60 Hz
21,5 kvar 415 V 50 Hz
25,8 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Caracteristici suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% până la +10%
Test de tensiune:
2,15 x Un CA între terminale timp de 10 secunde
<= 660 V - 3 kV CA între terminale și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminale și container timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, Biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminal ClampTite
Metoda de montare: Verticală/orizontală
Caracteristici mecanice
Diametru: 116 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasa de temperatură: D
Temperatura ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
