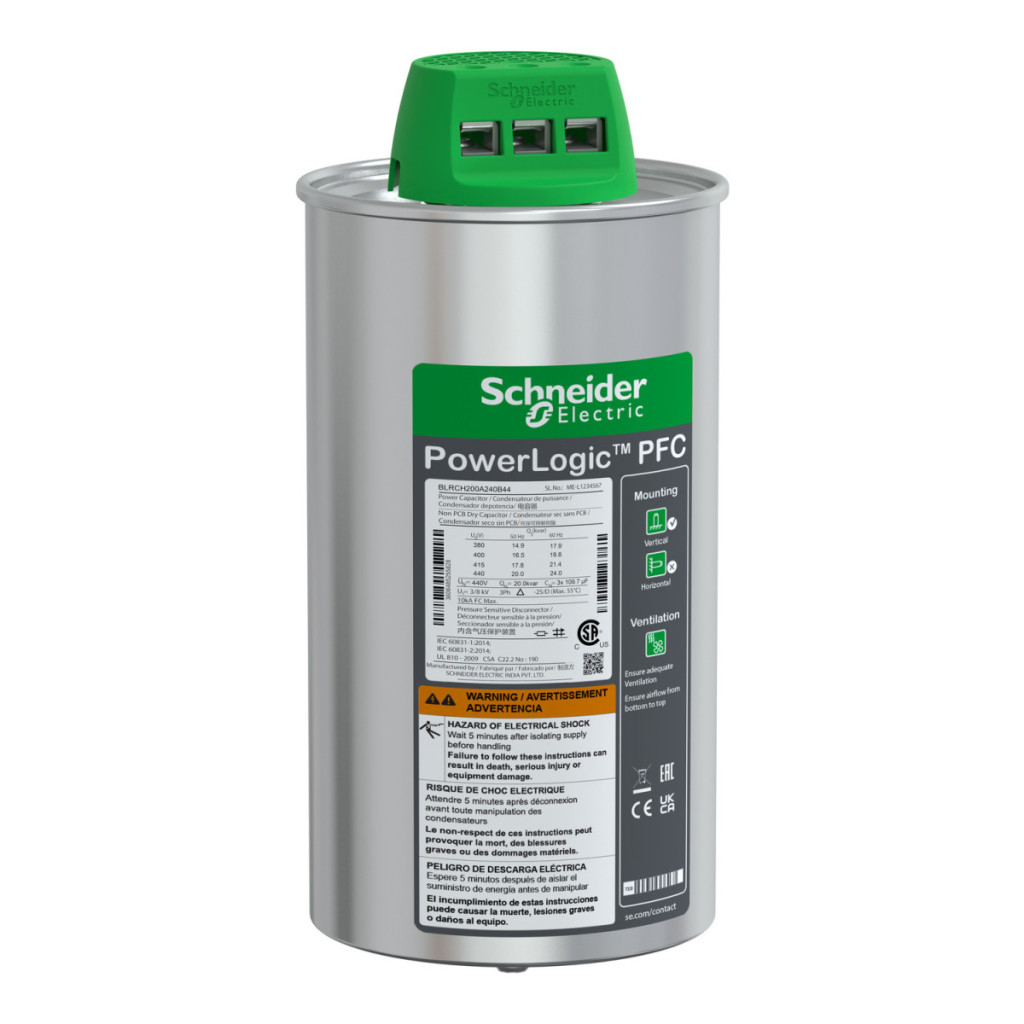

Gama de produse Schneider Electric PowerLogic PFC Capacitor BLRCH200A240B44 condensator pentru sarcini grele oferă o soluție profesională pentru îmbunătățirea factorului de putere al rețelelor electrice. Acest dispozitiv de 20/24 kvar este special conceput pentru utilizarea în rețele de 440 V și este compatibil atât cu sistemele de 50 Hz, cât și cu cele de 60 Hz. Ca parte a seriei PowerLogic HDuty, acest condensator oferă performanțe excelente chiar și în medii în care conținutul armonic al rețelei ajunge la 20%. Dispozitivul oferă 20 kvar la 50 Hz și 24 kvar la 60 Hz, toate la o tensiune nominală continuă de 440 V. Condensatorul are un design excepțional de robust, demonstrat de capacitatea sa de a rezista la o tensiune nominală de până la 1,1 ori mai mare în mod continuu (timp de 8 ore pe o perioadă de 24 de ore) și la un curent nominal de până la 1,8 ori mai mare ca supratensiune susținută. Condensatorul BLRCH200A240B44 are valori de pierderi excepțional de scăzute: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea totală de putere nu depășește 0,5 W/kVAr. Produsul oferă o durată de viață remarcabilă de până la 130.000 de ore de funcționare, rezistând la până la 7.000 de operațiuni de comutare pe an. Designul prezintă un dielectric special din film de polipropilenă metalizat cu aliaj Zn/Al, cu un profil special de rezistență și margini ondulate. Materialul de impregnare este rășină PUR uscată, fără PCB, cu proprietăți biodegradabile. Designul terminalului ClampTite facilitează instalarea, care poate fi realizată în poziție verticală sau orizontală. Carcasa dispozitivului are protecție IP20, ceea ce îl face potrivit numai pentru instalarea în interior, dar poate fi utilizat într-un interval larg de temperaturi între -25 °C și +55 °C, chiar și la o umiditate relativă de 95%. Condensatorul are un diametru de 116 mm, o înălțime de 242 mm, o clasă de temperatură D și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Dispozitivul este conform cu standardele IEC 60831-1 și IEC 60831-2, care garantează o calitate ridicată și o funcționare fiabilă.
Schneider Electric VarplusCan - BLRCH200A240B44 - Condensator varistor 20 kvar 440V date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Număr articol: BLRCH200A240B44
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici: 20 kvar 440 V 50 Hz / 24 kvar 440 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore/perioadă de 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 440 V AC 50/60 Hz
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și +10%
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde,
≤ 660 V - 3 kV CA între terminal și rezervor timp de 10 secunde,
≥ 660 V - 6 kV AC între terminale și rezervor timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Caracteristici ale materialului
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Caracteristici fizice și de instalare
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
