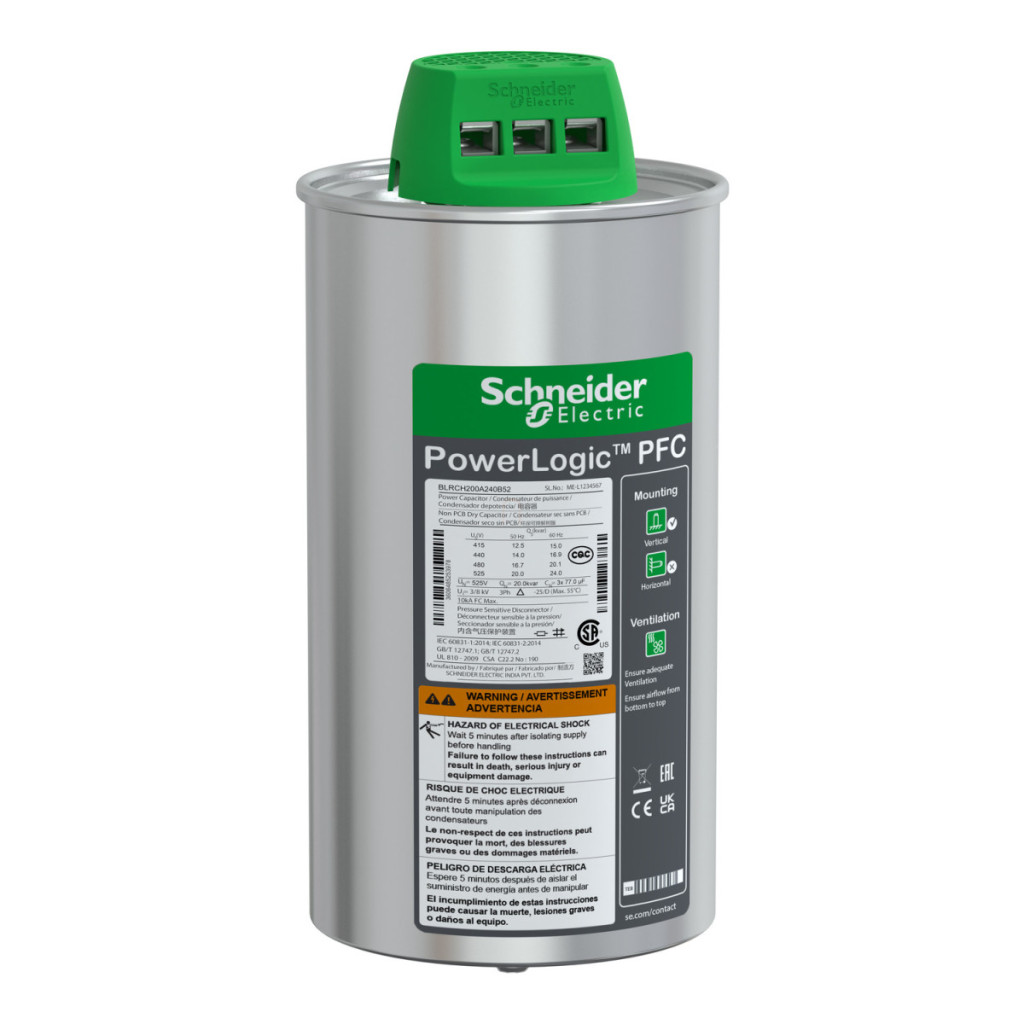

Condensatorul Schneider Electric PowerLogic PFC pentru sarcini grele (BLRCH200A240B52) este un condensator de corecție a factorului de putere de înaltă performanță, conceput pentru utilizare industrială. Acest condensator din seria HDuty are o tensiune nominală de 525 V și o putere nominală de 20 kvar la 50 Hz și 24 kvar la 60 Hz, ceea ce poate contribui semnificativ la creșterea eficienței rețelei electrice și la compensarea puterii reactive. Condensatorul PowerLogic PFC are o serie de parametri tehnici remarcabili. Tensiunea maximă admisibilă este de 1,1 ori valoarea nominală (Un × 1,1), pe care o poate suporta timp de 8 ore într-o perioadă de 24 de ore. Capacitatea sa continuă de supracurent este de 1,8 ori curentul nominal (In × 1,8). Curentul său de pornire este extrem de ridicat, de până la 250 de ori curentul nominal, ceea ce trebuie luat în considerare la proiectare. Dispozitivul poate rezista la maximum 7.000 de operațiuni de comutare pe an și are o durată de viață extrem de lungă, de 130.000 de ore de funcționare. Structura internă a condensatorului se bazează pe o tehnologie specială. Materialul dielectric este o peliculă de polipropilenă acoperită cu metal (metalizată) cu un aliaj Zn/Al, un profil de rezistență special și o margine ondulată specială. Materialul de impregnare este rășină PUR uscată fără PCB, care este ecologică și biodegradabilă. Condensatorul are un factor de pierdere dielectrică excelent (< 0,2 W/kvar), iar pierderea totală de putere este, de asemenea, foarte mică (< 0,5 W/kVAr). Toleranța capacității variază de la -5% la +10%, ceea ce îndeplinește cerințele aplicațiilor industriale. Terminalele ClampTite asigură o conexiune electrică fiabilă, iar condensatorul are un grad de protecție IP20. Condensatorul PowerLogic PFC are dimensiuni compacte, cu un diametru de 116 mm și o înălțime de 242 mm. Dispozitivul este potrivit pentru instalarea în interior și poate fi montat atât în poziție verticală, cât și orizontală. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +55 °C, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Condensatorul este conform cu standardele internaționale IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D. Este proiectat pentru funcționare cu un conținut armonic maxim de 20% în rețea, ceea ce îl face potrivit pentru medii cu sarcini armonice semnificative. În timpul testelor de tensiune, poate rezista la o tensiune de 2,15 × Un CA între terminale timp de 10 secunde, 3 kV CA până la 660 V între terminale și carcasă. 660 V și 6 kV AC peste 660 V timp de 10 secunde, demonstrând designul robust și calitatea înaltă a produsului.
Schneider Electric VarplusCan - BLRCH200A240B52 - Condensator varistor 20 kvar 525V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Parametri electrici
Frecvența rețelei: 50/60 Hz
Putere: 20 kvar 525 V 50 Hz / 24 kvar 525 V 60 Hz
Tensiune nominală: 525 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore într-o perioadă de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Curent de pornire: 250 x In
Număr maxim de operații de comutare pe an: 7000
Conținut armonic al rețelei: <= 20%
Parametri tehnici
Pierderi dielectrice: < 0,2 W/kvar Pierdere de putere: < 0,5 W/kVAr Toleranță capacitate: între -5 % și +10 % Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminal și carcasă timp de 10 secunde
Durată de viață în ore: 130.000 ore
Caracteristici mecanice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, profil de rezistență special și margine ondulată specială
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
