Condensatorul de mare putere din seria Schneider Electric PowerLogic PFC oferă o soluție excelentă pentru compensarea factorului de putere în aplicații industriale. Condensatorul BLRCH200A240B69 este special conceput pentru sisteme de mare putere care necesită stabilitate și durată lungă de viață. Acest condensator de 690 V oferă 20 kvar la 50 Hz și 24 kvar la 60 Hz, ceea ce îl face flexibil pentru utilizarea în rețele cu frecvențe diferite. Ca parte a seriei PowerLogic HDuty, dispozitivul a fost dezvoltat special pentru medii în care conținutul armonic al rețelei nu depășește 20%. Tensiunea maximă admisibilă este de 1,1 ori tensiunea nominală timp de 8 ore într-o perioadă de 24 de ore, în timp ce capacitatea sa continuă de supracurent poate fi de 1,8 ori curentul nominal. Condensatorul are parametri tehnici excelenți: pierderile sale dielectrice sunt mai mici de 0,2 W/kvar, iar pierderile de putere rămân sub 0,5 W/kVAr. Toleranța sa de capacitate este între -5% și +10%, ceea ce asigură o funcționare stabilă. În timpul testării tensiunii, dispozitivul primește de 2,15 ori tensiunea nominală între conectori timp de 10 secunde, precum și 3 kV CA până la 660 V și 6 kV CA peste aceasta între conector și capac, tot timp de 10 secunde. Curentul de pornire poate fi de 250 de ori mai mare decât curentul nominal. Numărul maxim de comutații este de 7.000 pe an, iar durata de viață estimată este de până la 130.000 de ore de funcționare. Materialul dielectric al condensatorului este o folie de polipropilenă metalizată cu aliaj Zn/Al, cu rezistență și profil speciale, cu margine ondulată specială. Materialul de impregnare este rășină PUR uscată, fără PCB, care este biodegradabilă. Dispozitivul este potrivit pentru instalarea în interior, cu un grad de protecție IP20, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Intervalul de temperatură de funcționare este între -25 și +55 °C, cu o umiditate relativă de până la 95%. Condensatorul are un conector ClampTite și poate fi instalat atât în poziție verticală, cât și orizontală. Dimensiuni: 116 mm diametru și 242 mm înălțime.

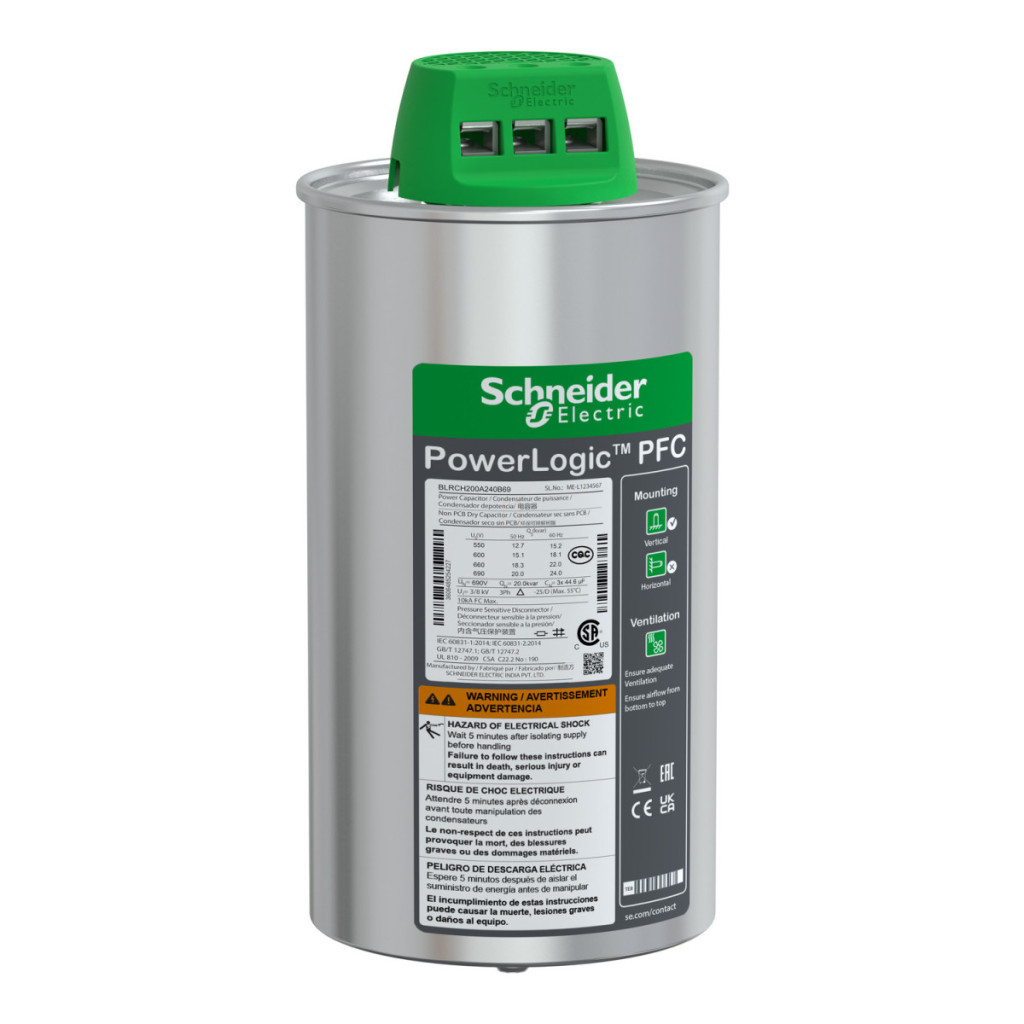

Schneider Electric VarplusCan - BLRCH200A240B69 - Condensator varistor 20 kvar 690V date tehnice
Caracteristici cheie
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Număr articol: BLRCH200A240B69
Parametri electrici
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20%
Putere electrică: 20 kvar 690 V 50 Hz / 24 kvar 690 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore / 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 690 V AC 50/60 Hz
Parametri de pierdere
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% până la 10%
Teste și inspecții
Test de tensiune: 2,15 x Un AC între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între conector și capac timp de 10 secunde
Parametri de funcționare
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Materiale și design
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă
Date de instalare
Tip de instalare: Instalare în interior
Conectori: Conector ClampTite
Metodă de montare: Verticală/orizontală
Parametri fizici
Diametru: 116 mm
Înălțime: 242 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
