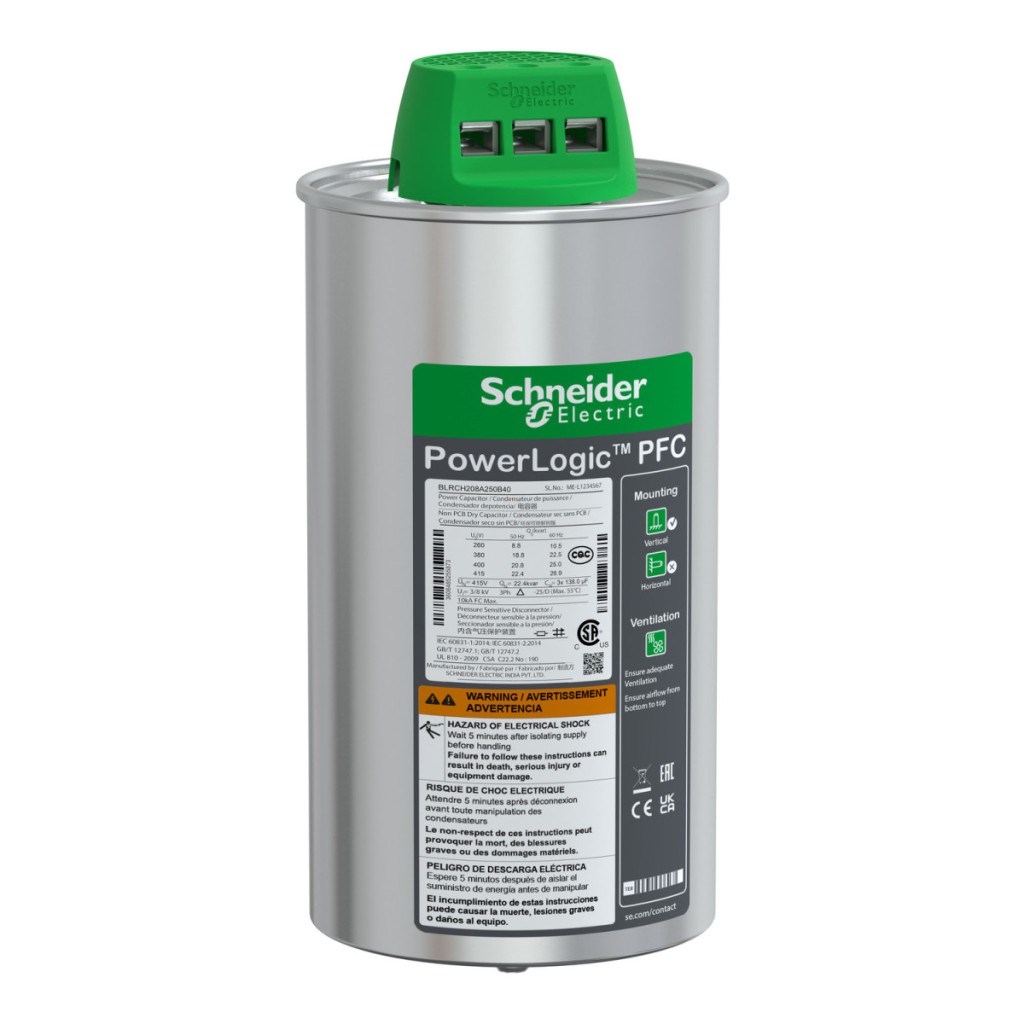

Condensatorul Schneider Electric PowerLogic PFC, model BLRCH208A250B40, este un condensator de mare capacitate, 20,8/25 kvar, 400 V, conceput special pentru corectarea factorului de putere în medii industriale. Acest dispozitiv din seria HDuty asigură o funcționare fiabilă și durabilă, în special în aplicații cu un nivel redus (maximum 20%) de distorsiune armonică a rețelei. În timpul proiectării condensatorului BLRCH208A250B40, s-a acordat o atenție specială optimizării performanței. Dispozitivul oferă performanțe fiabile la diferite tensiuni și frecvențe de rețea: 20,8 kvar la 50 Hz și 400 V și 25 kvar la 60 Hz și aceeași tensiune. Condensatorul poate fi utilizat în mod flexibil în diverse condiții de funcționare, deoarece este operațional în intervalul de tensiune 380-415 V. Tensiunea maximă admisibilă este de 1,1 ori valoarea nominală, iar capacitatea sa de încărcare continuă poate fi de 1,8 ori valoarea nominală, ceea ce reprezintă o rezervă semnificativă. Designul condensatorului PowerLogic PFC oferă parametri tehnici remarcabili. Pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea totală de putere nu depășește 0,5 W/kVAr, ceea ce asigură o eficiență excelentă. Toleranța capacității condensatorului variază de la -5% la +10%. Dispozitivul reprezintă o tehnologie avansată: este fabricat din folie de polipropilenă metalizată cu un aliaj de zinc/aluminiu, rezistență și profil special, și margini ondulate. Impregnarea se realizează cu rășină PUR uscată, fără PCB, care este un material ecologic și biodegradabil. Designul robust permite o durată de viață lungă de 130.000 de ore și poate rezista la până la 7.000 de operațiuni de comutare pe an. Curentul de pornire poate fi de 250 de ori mai mare decât curentul nominal, pe care condensatorul îl poate suporta fără probleme.
Schneider Electric VarplusCan - BLRCH208A250B40 - 20,8 kvar Condensator Var 400V date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici:
18,8 kvar 380 V 50 Hz
22,6 kvar 380 V 60 Hz
20,8 kvar 400 V 50 Hz
25 kvar 400 V 60 Hz
22,4 kvar 415 V 50 Hz
26,9 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supratensiune: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% până la +10%
Test de tensiune:
2,15 x Un CA între terminale timp de 10 secunde
<= 660 V până la 3 kV CA între terminal și carcasă timp de 10 secunde
>= 660 V - 6 kV AC între terminale și carcasă timp de 10 secunde
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Materiale
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, design special al marginilor (ondulat)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Date privind instalarea și dimensiunile
Tipul de instalare: Instalare în interior
Conexiune: Clemă ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Intervalul temperaturii ambientale: -25...55 °C
Umiditate relativă: 95 %
