Condensatorul de mare putere din seria Schneider Electric PowerLogic PFC, modelul BLRCH227A272B48, este o soluție de capacitate de înaltă calitate și performanță pentru gestionarea eficientă a energiei. Acest dispozitiv cu o capacitate de 22,7/27,2 kvar este proiectat special pentru rețelele de 480 V și poate fi utilizat atât în sisteme de 50 Hz, cât și de 60 Hz. Ca parte a familiei de produse HDuty, condensatorul PowerLogic PFC oferă o durabilitate și o fiabilitate remarcabile în medii industriale. Dispozitivul funcționează excelent în rețelele în care conținutul armonic nu depășește 20%. Dispozitivul oferă 22,7 kvar la 50 Hz și 27,2 kvar la 60 Hz într-o rețea de 480 V. Tensiunea maximă admisibilă a condensatorului este de 1,1 ori tensiunea nominală (timp de 8 ore într-o perioadă de 24 de ore), iar capacitatea sa continuă de supracurent este de 1,8 ori curentul nominal. Curentul de pornire poate ajunge până la 250 de ori curentul nominal. Condensatorul PowerLogic PFC are parametri tehnici excelenți. Pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea de putere este mai mică de 0,5 W/kVAr. Toleranța capacității este între -5% și +10%. În timpul testării tensiunii, producătorul aplică o tensiune de 2,15 x Un CA între terminale timp de 10 secunde, o tensiune de 3 kV CA între terminal și carcasă timp de 10 secunde la tensiuni sub 660 V. Tensiune de 6 kV AC timp de 10 secunde între terminal și capac și tensiune de 6 kV AC timp de 10 secunde la tensiuni peste 660 V. Numărul maxim de operațiuni de comutare este de 7000 pe an, iar durata de viață este de 130.000 de ore. Materialul dielectric al dispozitivului este o peliculă de polipropilenă acoperită cu un aliaj special de Zn/Al, cu rezistență și profil speciale, și o margine specială (tăiată în valuri). Materialul de impregnare este rășină PUR uscată, fără PCB, care este biodegradabilă. Dispozitivul este proiectat pentru instalare în interior, are protecție IP20 și poate funcționa la altitudini de până la 2000 de metri deasupra nivelului mării. Aparține clasei de temperatură D, cu un interval de temperatură ambiantă de funcționare de la -25 °C la 55 °C și o umiditate relativă maximă de 95%. Poate fi instalat vertical sau orizontal. Dispozitivul are terminale ClampTite pentru conectare. Dimensiunile sale sunt de 116 mm în diametru și 242 mm în înălțime. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2, care specifică cerințele generale și de siguranță pentru condensatoarele de putere și metodele de testare.

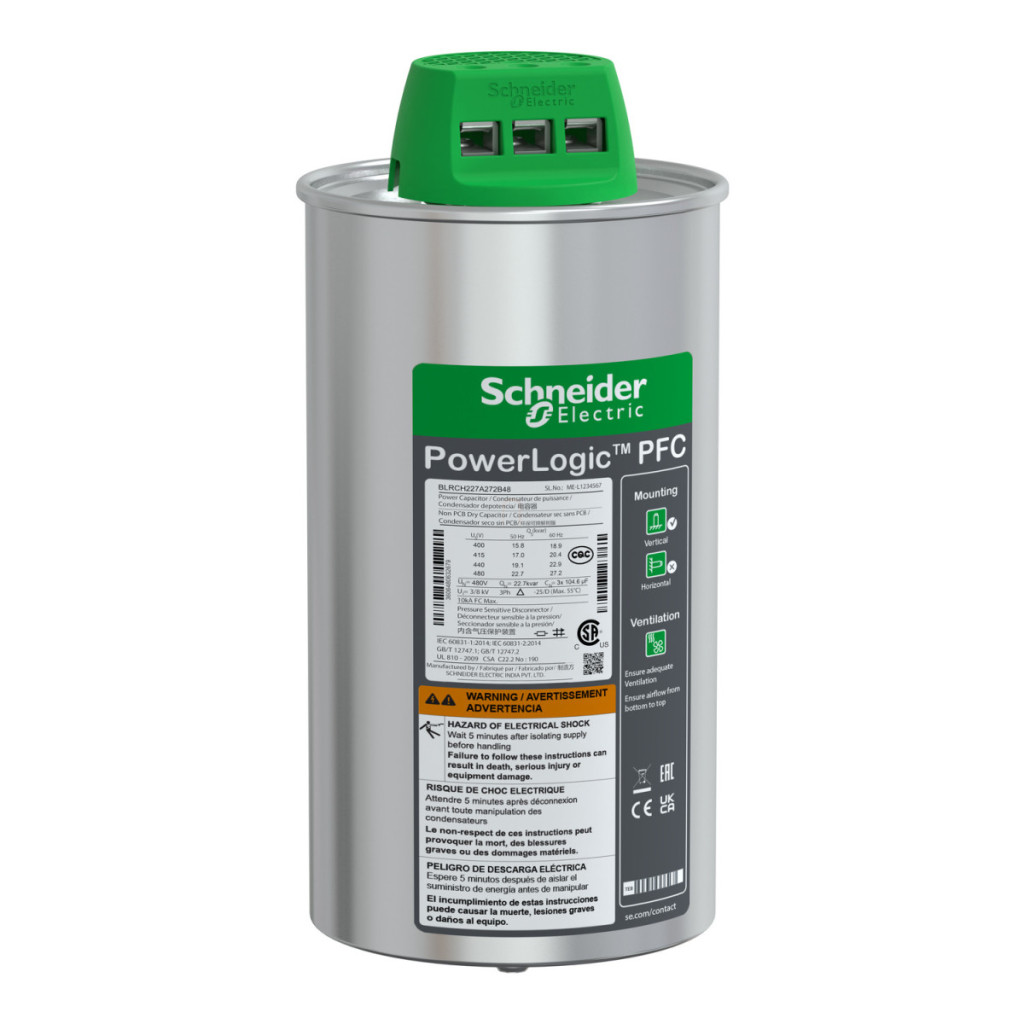

Schneider Electric VarplusCan - BLRCH227A272B48 - 27,2 kvar Condensator varistor 480V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20%
Parametri electrici
Valori de putere: 22,7 kvar 480 V 50 Hz / 27,2 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore într-o perioadă de 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Caracteristici fizice
Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată ondulat)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 242 mm
Caracteristici de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95%
