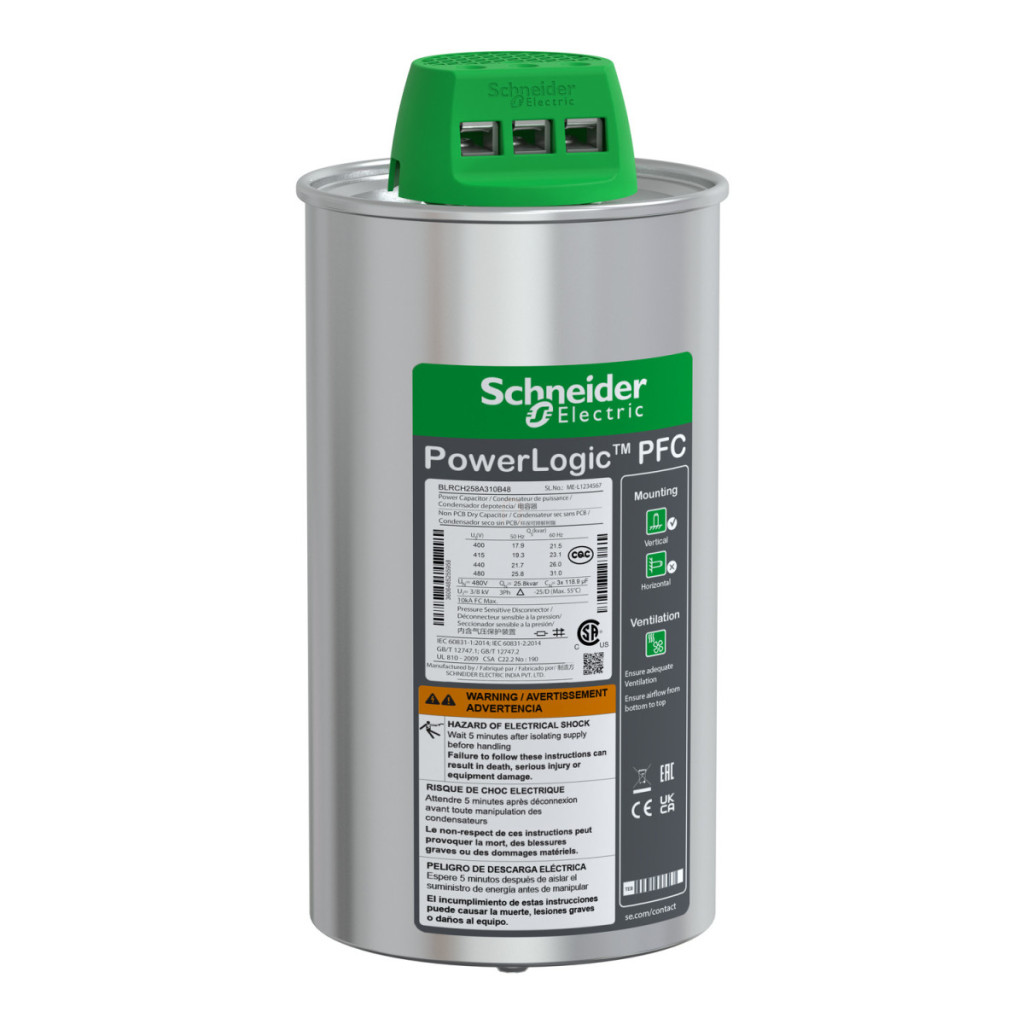

Condensatorul de mare capacitate BLRCH258A310B48 din gama de produse PowerLogic PFC de la Schneider Electric este un dispozitiv cu parametri tehnici remarcabili, conceput special pentru utilizarea în medii industriale. Acest condensator din seria HDuty este soluția ideală pentru îmbunătățirea factorului de putere și compensarea distorsiunii armonice a rețelei în sistemele în care conținutul armonic nu depășește 20%. Condensatorul poate funcționa în conformitate cu două grupuri principale de parametri de funcționare: 25,8 kvar la 50 Hz și 31 kvar la 60 Hz, cu o tensiune de funcționare uniformă de 480 V c.a. Proiectarea echipamentului îi permite să reziste la 1,1 ori tensiunea nominală în mod continuu (timp de 8 ore din 24) și la 1,8 ori curentul nominal în mod continuu. Condensatorul BLRCH258A310B48 are parametri electrici excelenți, cu pierderi dielectrice rămânând sub 0,2 W/kvar și pierderi totale de putere care nu depășesc 0,5 W/kVAr. Capacitatea condensatorului este garantată într-un interval de toleranță de la -5% la +10%. Designul intern al condensatorului Schneider Electric PowerLogic PFC merită o atenție specială: acesta este format dintr-o peliculă metalizată din polipropilenă cu un aliaj Zn/Al, rezistență și profil special, precum și o margine ondulată specială. Impregnarea se realizează cu rășină PUR uscată fără PCB, care are proprietăți biodegradabile. Dispozitivul are un grad de protecție IP20, care permite instalarea în interior, iar sistemul de conectare ClampTite asigură o conexiune electrică fiabilă. Condensatorul poate fi montat atât în poziție verticală, cât și orizontală. Din punct de vedere tehnic, este important de menționat că condensatorul BLRCH258A310B48 are un curent de pornire maxim de 250 de ori mai mare decât curentul nominal și poate efectua maximum 7.000 de operații de comutare pe an. Produsul are o durată de viață estimată de 130.000 de ore de funcționare, ceea ce reprezintă o valoare remarcabilă în această categorie. Condensatorul are un diametru de 116 mm și o înălțime de 242 mm. Se recomandă utilizarea acestuia într-un interval de temperatură ambiantă de la -25 °C la +55 °C, la o umiditate relativă de până la 95% și la o altitudine de până la 2000 m deasupra nivelului mării. Echipamentul respectă cerințele stricte ale standardelor IEC 60831-1 și IEC 60831-2 și este clasificat în clasa de temperatură D. În timpul testării electrice a condensatorului, acesta trebuie să poată rezista la o tensiune de 2,15 x Un CA între terminale timp de 10 secunde și la 3 kV CA până la 660 V între terminale și carcasă și la 6 kV CA peste această valoare.
Schneider Electric VarplusCan - BLRCH258A310B48 - 25,8 kvar Condensator Serleg 480V date tehnice
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Condensator de mare capacitate
Denumirea produsului: Condensator PowerLogic PFC
Seria: HDuty
Caracteristici electrice
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici: 25,8 kvar 480 V 50 Hz / 31 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% ... +10%
Test de tensiune: 2,15 x Un CA între terminale timp de 10 s
<= 660 V - 3 kV CA între terminale și carcasă timp de 10 s
>= 660 V - 6 kV AC între terminal și capac timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operații de comutare pe an: 7000
Durată de viață în ore: 130.000 h Materiale și design Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată ondulat) Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă Tip de instalare: Instalare în interiorRășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori: Bloc terminal ClampTite
Metodă de montare: Verticală/orizontală
Dimensiuni
Diametru: 116 mm
Înălțime: 242 mm
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
