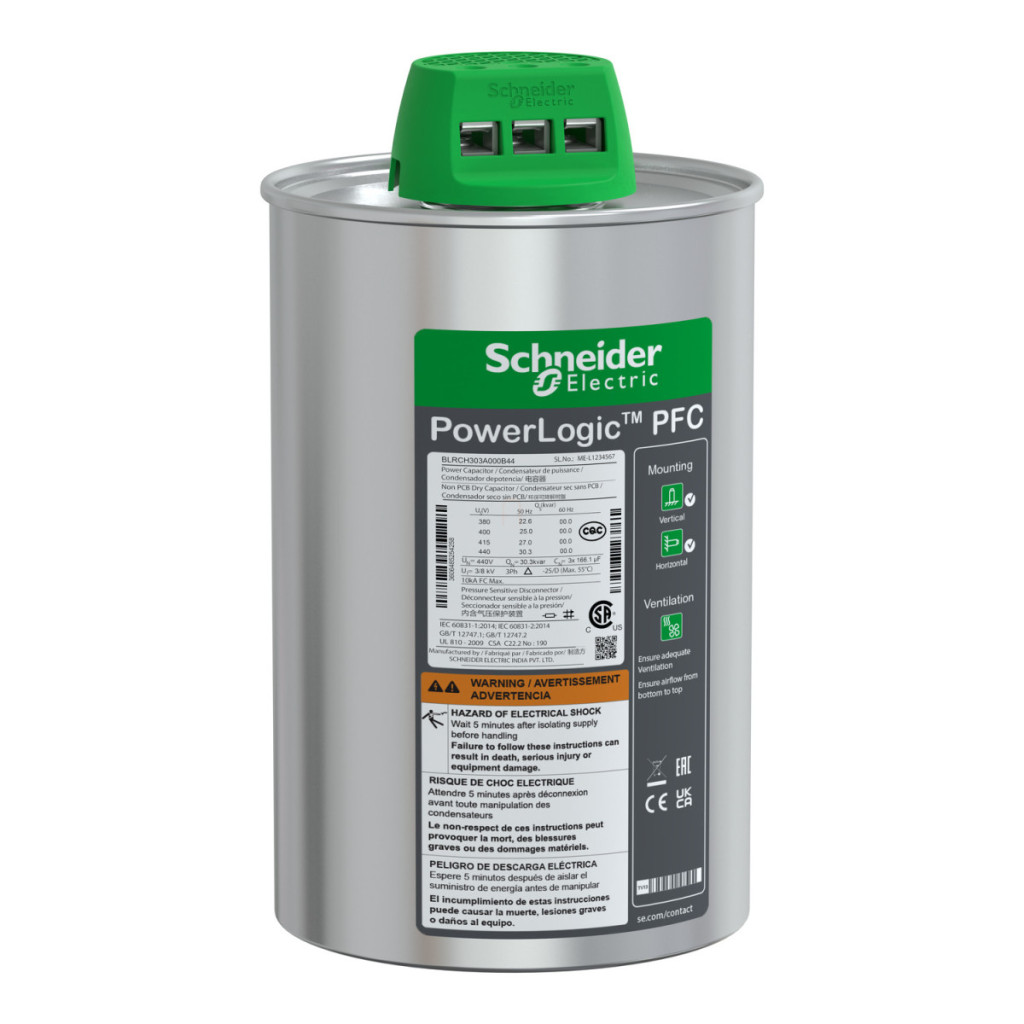

Condensatorul PowerLogic PFC Heavy Duty este un dispozitiv de corecție a factorului de putere de înaltă calitate, conceput special pentru aplicații industriale. Produsul BLRCH303A000B44 face parte din seria PowerLogic de la Schneider Electric, cu o putere nominală de 30,3 kvar și o tensiune nominală de 440 V c.a., care poate fi utilizat atât în rețele de 50 Hz, cât și de 60 Hz. Dispozitivul este potrivit în special pentru medii în care conținutul armonic al rețelei nu depășește 20%. Ca parte a seriei HDuty, are o durată de viață remarcabilă de până la 130.000 de ore de funcționare, ceea ce reprezintă un avantaj semnificativ în ceea ce privește rentabilitatea investiției. Tensiunea maximă admisibilă a condensatorului BLRCH303A000B44 poate fi de 1,1 ori valoarea nominală în mod continuu (timp de 8 ore într-o perioadă de 24 de ore), ceea ce oferă flexibilitate chiar și în condiții de rețea variabile. Parametrii săi tehnici includ o pierdere dielectrică mai mică de 0,2 W/kvar și o pierdere de putere mai mică de 0,5 W/kVAr, ceea ce permite o funcționare extrem de eficientă din punct de vedere energetic. Toleranța capacității condensatorului variază de la -5% la +10%, asigurând o performanță fiabilă în orice moment. Materialul dielectric special - film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, precum și tăiere specială a marginilor - asigură o durată lungă de viață și o funcționare stabilă. Condensatorul este impregnat cu rășină PUR uscată fără PCB, care este biodegradabilă, ceea ce îl face o soluție ecologică. Condensatorul BLRCH303A000B44 are un design robust, grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de la -25 °C la +55 °C. Poate fi montat vertical sau orizontal cu conectori ClampTite, ceea ce facilitează instalarea. Condensatorul are un diametru de 136 mm și o înălțime de 242 mm, ceea ce înseamnă că are dimensiuni compacte și poate fi instalat cu ușurință în dulapuri de comutație sau în alte medii industriale. Dispozitivul este conform cu standardele relevante IEC 60831-1 și IEC 60831-2, ceea ce garantează o funcționare sigură și fiabilă. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează fiabil chiar și la niveluri de umiditate relativă de până la 95%.
Schneider Electric VarplusCan - BLRCH303A000B44 - Condensator Serleg de 30,3 kvar 440V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator de mare capacitate
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Parametri electrici: 30,3 kvar 50 Hz
Tensiune nominală: 440 V c.a. 50/60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Curent de pornire: 250 x In
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: - 5 % - 10 %
Parametri de testare
Test de tensiune: 2,15 x Un CA între terminale timp de 10 secunde
<= 660 V - 3 kV AC între terminale timp de 10 secunde
>= 660 V - 6 kV AC între terminale timp de 10 secunde
Date de funcționare
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață în ore: 130.000 h
Tip de instalare: Instalare în interior
Grad de protecție: IP20
Altitudine de funcționare: 2.000 m
Clasă de temperatură: D
Intervalul de temperatură ambiantă: -25...55 °C
Umiditate relativă: 95 %
Caracteristici mecanice
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, tăietură specială a marginilor
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Conexiuni: Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 136 mm
Înălțime: 242 mm
Standarde
Standarde: IEC 60831-2, IEC 60831-1
