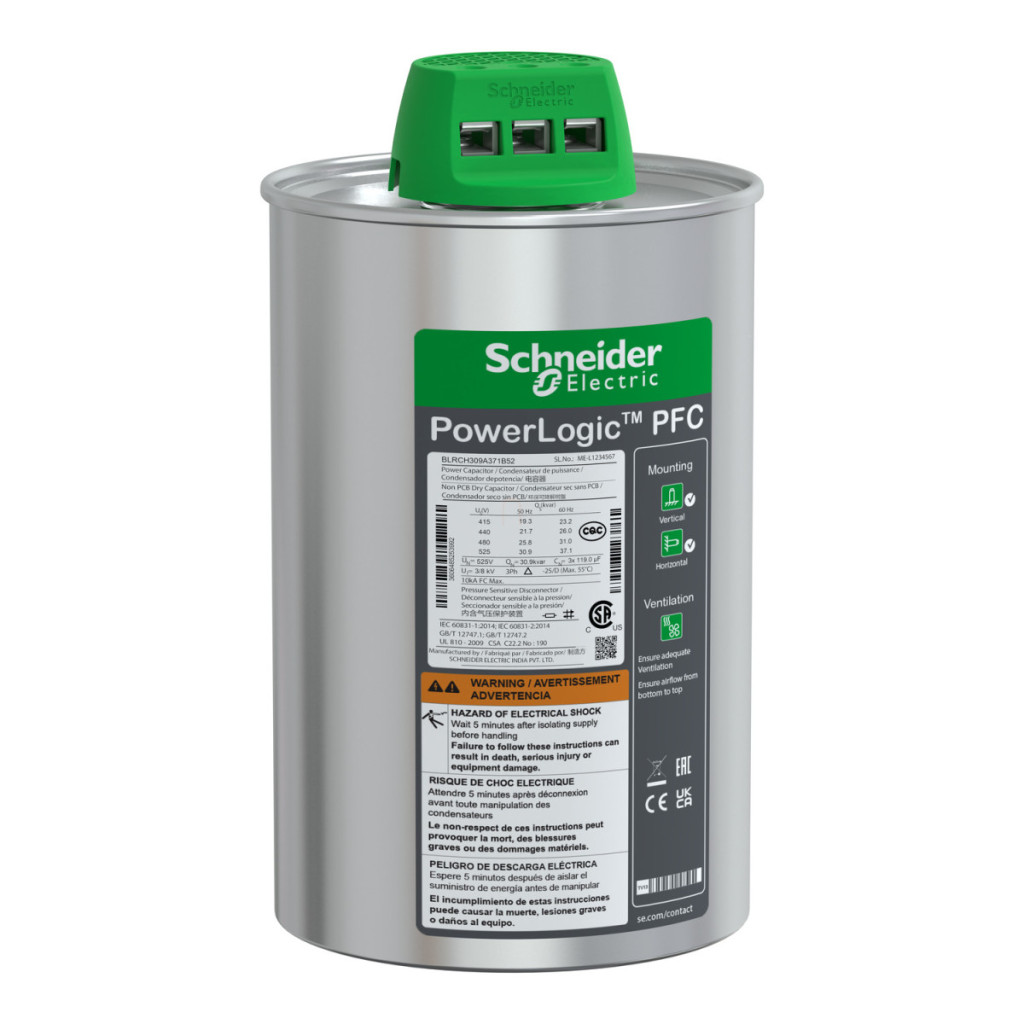

Condensatorul Schneider Electric PowerLogic PFC BLRCH309A371B52 Heavy Duty este o soluție excelentă pentru sarcini de corecție de fază în instalații industriale, în special în medii în care este necesară o corecție fiabilă a factorului de putere. Acest condensator robust are o capacitate de 30,9 kvar la 50 Hz și 37,1 kvar la 60 Hz, ambele la o tensiune de rețea de 525 V c.a. Condensatorul PowerLogic PFC face parte din seria HDuty, care este special concepută pentru aplicații în care conținutul armonic al rețelei nu depășește 20%. Fiabilitatea operațională remarcabilă a produsului este garantată de o durată de viață de 130.000 de ore și de specificații stricte de proiectare și fabricație. Condensatorul poate suporta până la 7.000 de operațiuni de comutare pe an, fiind astfel potrivit pentru utilizare intensivă. Din punct de vedere tehnic, BLRCH309A371B52 are o serie de caracteristici avantajoase. Dielectricul este o peliculă de polipropilenă cu o rezistență și un profil special, margini ondulate și metalizare din aliaj de zinc/aluminiu, care oferă proprietăți electrice excelente. Impregnarea se realizează cu rășină PUR uscată, fără PCB, care este ecologică și biodegradabilă. Pierderea dielectrică a condensatorului este mai mică de 0,2 W/kvar, iar pierderea de putere nu depășește 0,5 W/kVAr. Caracteristicile de funcționare ale produsului sunt, de asemenea, demne de remarcat: tensiunea maximă admisibilă este de 1,1 x Un (timp de 8 ore din 24), iar capacitatea continuă de supracurent este de 1,8 x In. Condensatorul îndeplinește standarde stricte de calitate, după cum demonstrează testele de tensiune: 2,15 x Un AC între terminale timp de 10 secunde și, în funcție de nivelul de tensiune, 3 kV sau 6 kV AC între terminal și carcasă timp de 10 secunde. Curentul de pornire este de 250 x In, ceea ce este tipic pentru acest tip de dispozitiv. Toleranța capacității condensatorului variază de la -5% la +10%, astfel încât acesta funcționează întotdeauna în intervalul de putere specificat. Condensatorul PowerLogic PFC este extrem de flexibil în ceea ce privește instalarea și utilizarea. Are un grad de protecție IP20, este potrivit pentru instalarea în interior, iar conectorii ClampTite facilitează cablarea. Condensatorul poate fi montat vertical sau orizontal și este ușor de manevrat, având un diametru de 136 mm și o înălțime de 242 mm. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +55 °C, la o umiditate relativă de până la 95% și la altitudini de până la 2000 de metri deasupra nivelului mării. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D, ceea ce indică și designul său robust.
Schneider Electric VarplusCan - BLRCH309A371B52 - Condensator Serleg de 30,9 kvar 525V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Denumirea familiei de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Putere: 30,9 kvar 525 V 50 Hz / 37,1 kvar 525 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 525 V AC 50/60 Hz
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - 10 %
Test de tensiune: 2,15 x Un CA între terminale timp de 10 s
<= 660 V - 3 kV CA între terminal și rezervor timp de 10 s
>= 660 V - 6 kV AC între conector și rezervor timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conectori: Conector ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 136 mm
Înălțime: 242 mm
Date de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
