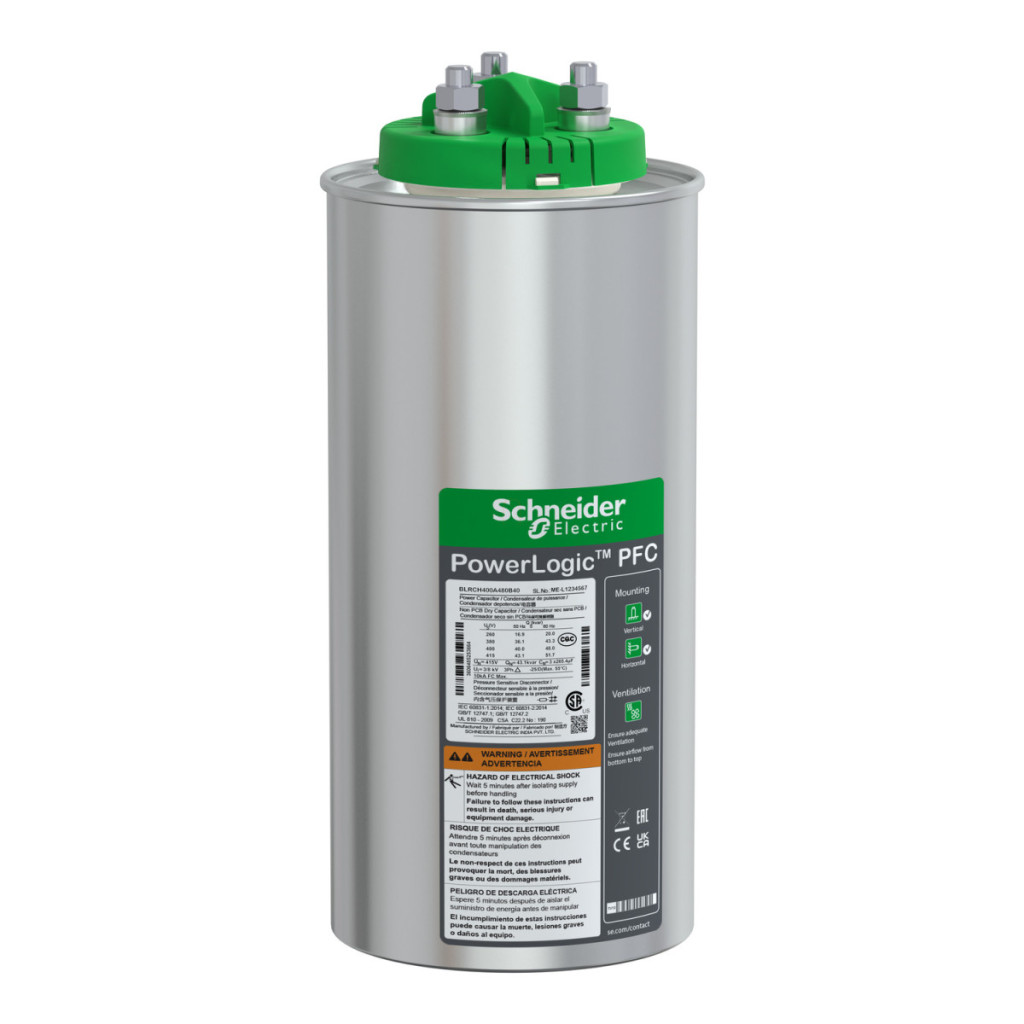

Condensatorul de mare putere Schneider Electric PowerLogic PFC seria BLRCH400A480B40 este o alegere excelentă pentru aplicații industriale în care îmbunătățirea factorului de putere este esențială pentru utilizarea eficientă a energiei. Acest produs cu o capacitate de 40/48 kvar asigură compensarea puterii reactive în rețelele de 400 V, reducând costurile energetice și optimizând funcționarea rețelei electrice. Ca parte a seriei PowerLogic HDuty, acest condensator este deosebit de potrivit pentru medii industriale în care conținutul armonic al rețelei nu depășește 20%. Produsul are o gamă largă de parametri electrici: 40 kvar la 50 Hz și 400 V, în timp ce 48 kvar poate fi atins la 60 Hz. În plus, condensatorul poate fi utilizat la mai multe niveluri de tensiune: 36,1/43,3 kvar la 380 V și 50/60 Hz și 43,1/51,7 kvar la 415 V și 50/60 Hz. BLRCH400A480B40 poate suporta 1,1 ori tensiunea nominală în mod continuu (timp de 8 ore din 24) și 1,8 ori sarcina continuă de supracurent, asigurând o funcționare extrem de fiabilă chiar și în condiții de sarcină variabilă. Condensatorul are caracteristici tehnice remarcabile: pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea de putere nu depășește 0,5 W/kVAr. Toleranța capacității sale variază de la -5% la +10%, asigurând o performanță stabilă. Produsul utilizează un dielectric special din film de polipropilenă metalizată cu aliaj Zn/Al, rezistență specială, profil și margini ondulate, care mărește durata de viață și fiabilitatea condensatorului. Impregnarea se realizează cu rășină PUR uscată fără PCB, care este ecologică și biodegradabilă. Ca parte a controlului strict al calității, condensatorul este testat la 2,15 ori tensiunea nominală între terminale timp de 10 secunde, precum și la tensiune de 3 kV sau 6 kV CA (în funcție de nivelul tensiunii) între terminal și carcasă. Caracteristicile fizice ale condensatorului BLRCH400A480B40 sunt, de asemenea, demne de remarcat: are un diametru de 136 mm și o înălțime de 321 mm, ceea ce oferă dimensiuni compacte pentru capacitatea sa de 40 kvar. Dispozitivul este proiectat pentru instalare în interior, cu opțiuni de montare verticală sau orizontală, și are terminale cu șurub pentru conectare. Condensatorul are protecție IP00 și poate fi utilizat la temperaturi ambientale între -25 °C și +55 °C, chiar și la o umiditate relativă de 95%. Produsul are o durată de viață de 130.000 de ore, ceea ce este remarcabil în categoria sa, și poate efectua până la 7.000 de operațiuni de comutare pe an fără a se deteriora. Condensatorul Schneider Electric PowerLogic PFC este conform cu standardele IEC 60831-1 și IEC 60831-2, asigurând conformitatea cu reglementările internaționale și standardele de calitate ridicate.
Schneider Electric VarplusCan - BLRCH400A480B40 - Condensator varistor 40 kvar 400V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Frecvența rețelei: 50/60 Hz
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Valori de capacitate:
36,1 kvar 380 V 50 Hz
43,3 kvar 380 V 60 Hz
40 kvar 400 V 50 Hz
48 kvar 400 V 60 Hz
43,1 kvar 415 V 50 Hz
51,7 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore din 24)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Informații suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % până la 10 %
Test de tensiune:
2,15 x Un CA între terminale timp de 10 s
<= 660 V - 3 kV CA între terminale și carcasă timp de 10 s
>= 660 V - 6 kV CA între terminale și carcasă timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăiată ondulat)
Material de impregnare: Rășină PUR uscată fără PCB, Biodegradabilă
Date de instalare
Tip de instalare: Instalare în interior
Conexiuni - terminale:Terminale cu șurub
Metodă de montare: Verticală/orizontală
Diametru: 136 mm
Înălțime: 321 mm
Parametri de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP00
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
