Seria de condensatoare PowerLogic PFC pentru sarcini grele oferă o soluție excelentă pentru îmbunătățirea factorului de putere al sistemelor industriale, în special în medii în care conținutul armonic al rețelei electrice poate ajunge la 20%. Condensatorul BLRCH400A480B44 aparține familiei de produse HDuty dezvoltate de Schneider Electric, care este special concepută pentru o funcționare fiabilă și de lungă durată. Acest condensator cu tensiune nominală de 440 V oferă 40 kvar la 50 Hz și 48 kvar la 60 Hz, ceea ce îl face flexibil pentru utilizare într-o varietate de sisteme industriale. Caracteristicile remarcabile ale dispozitivului includ o supratensiune maximă admisibilă de 1,1 × Un (timp de 8 ore în decurs de 24 de ore) și o capacitate de supracurent continuu de 1,8 × In. Modelul BLRCH400A480B44 este deosebit de util în aplicații în care trebuie compensate sarcini inductive mari, cum ar fi motoare, transformatoare sau cuptoare cu inducție. Condensatorul are caracteristici tehnice excepționale: pierderea dielectrică este mai mică de 0,2 W/kvar, iar pierderea totală de putere rămâne sub 0,5 W/kVAr. Toleranța capacității variază de la -5% la +10%. Dielectricul este o folie specială de polipropilenă metalizată cu aliaj Zn/Al, cu rezistență specială, profil și margini ondulate, care crește semnificativ durata de viață și fiabilitatea produsului. Condensatorul este impregnat cu rășină PUR uscată, fără PCB, care este biodegradabilă, ceea ce îl face o alegere mai ecologică. Produsul are protecție IP00 și este potrivit numai pentru instalarea în interior. Este echipat cu puncte de conectare ClampTite, care facilitează instalarea și asigură o conexiune electrică sigură. Poate fi instalat atât în poziție verticală, cât și orizontală, are un diametru de 116 mm și o înălțime de 321 mm și cântărește 4,1 kg. Condensatorul poate suporta până la 7.000 de operațiuni de comutare pe an și are o durată de viață excepțional de lungă, de 130.000 de ore. În ceea ce privește condițiile de funcționare, poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +55 °C, chiar și la niveluri de umiditate relativă de până la 95 %, la altitudini de până la 2000 de metri deasupra nivelului mării. Produsul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D.

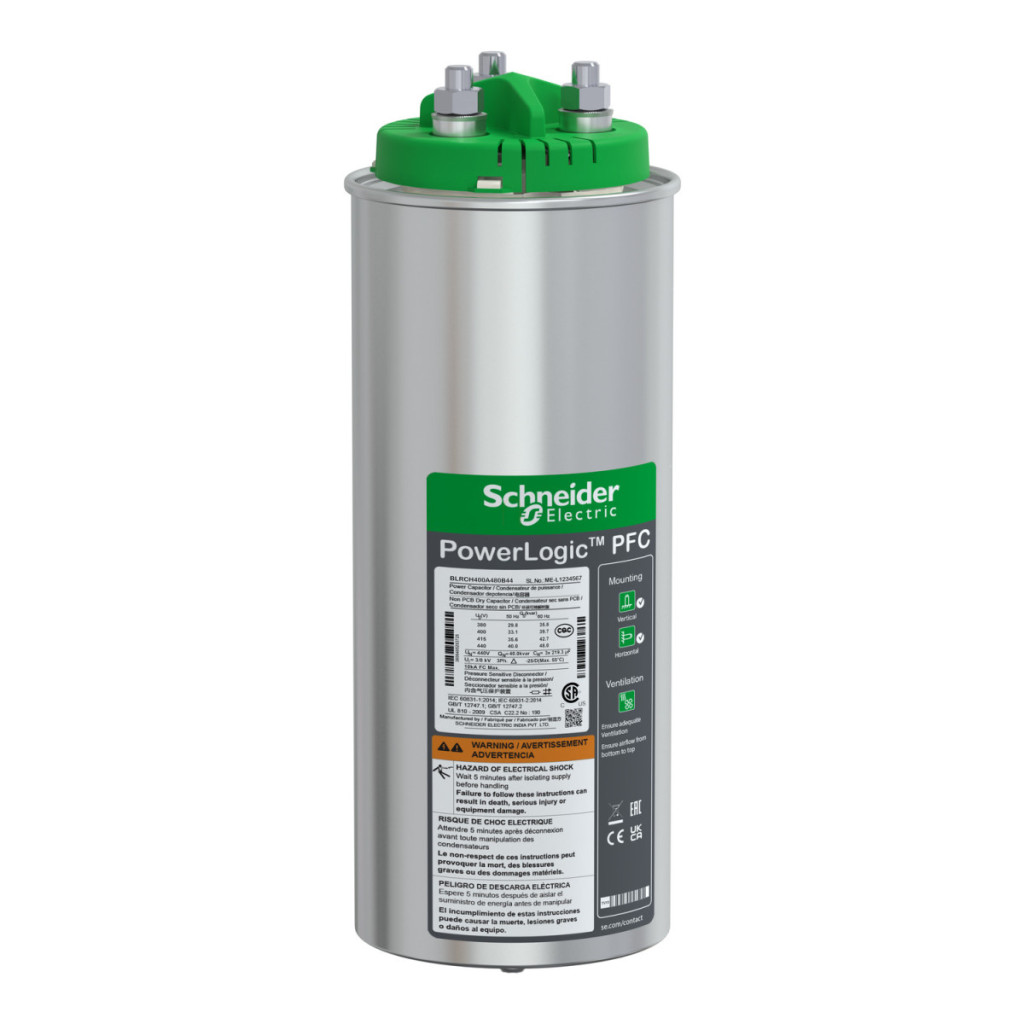

Schneider Electric VarplusCan - BLRCH400A480B44 - Condensator varistor 40 kvar 440V date tehnice
Date de bază
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Denumirea seriei: HDuty
Model: BLRCH400A480B44
Parametri electrici
Frecvența rețelei: 50/60 Hz
Parametri electrici: 40 kvar 440 V 50 Hz / 48 kvar 440 V 60 Hz
Tensiune nominală: 440 V CA 50/60 Hz
Tensiune maximă admisibilă: 1,1 × Un (pentru maximum 8 ore în decurs de 24 de ore)
Capacitate continuă de supracurent: 1,8 × In
Curent de pornire: 250 × In
Conținut armonic al rețelei: <= 20 %
Pierderi și toleranțe
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Valori de testare
Test de tensiune: 2,15 × Un CA între terminale timp de 10 secunde
≤ 660 V - 3 kV AC între conector și rezervor timp de 10 secunde
≥ 660 V - 6 kV AC între conector și rezervor timp de 10 secunde
Date privind durata de viață
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 ore
Caracteristici ale materialului
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (tăietură ondulată)
Material de impregnare:Rășină PUR uscată fără PCB, biodegradabilă Instalare și caracteristici fizice Tip de instalare: Instalare în interior Conectori - terminale: Terminal ClampTite Terminal ClampTite
Metodă de montare: Verticală/orizontală
Diametru: 116 mm
Înălțime: 321 mm
Greutate netă: 4,1 kg
Condiții de mediu
Standarde: IEC 60831-1, IEC 60831-2
Nivel de protecție IP: IP00
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
