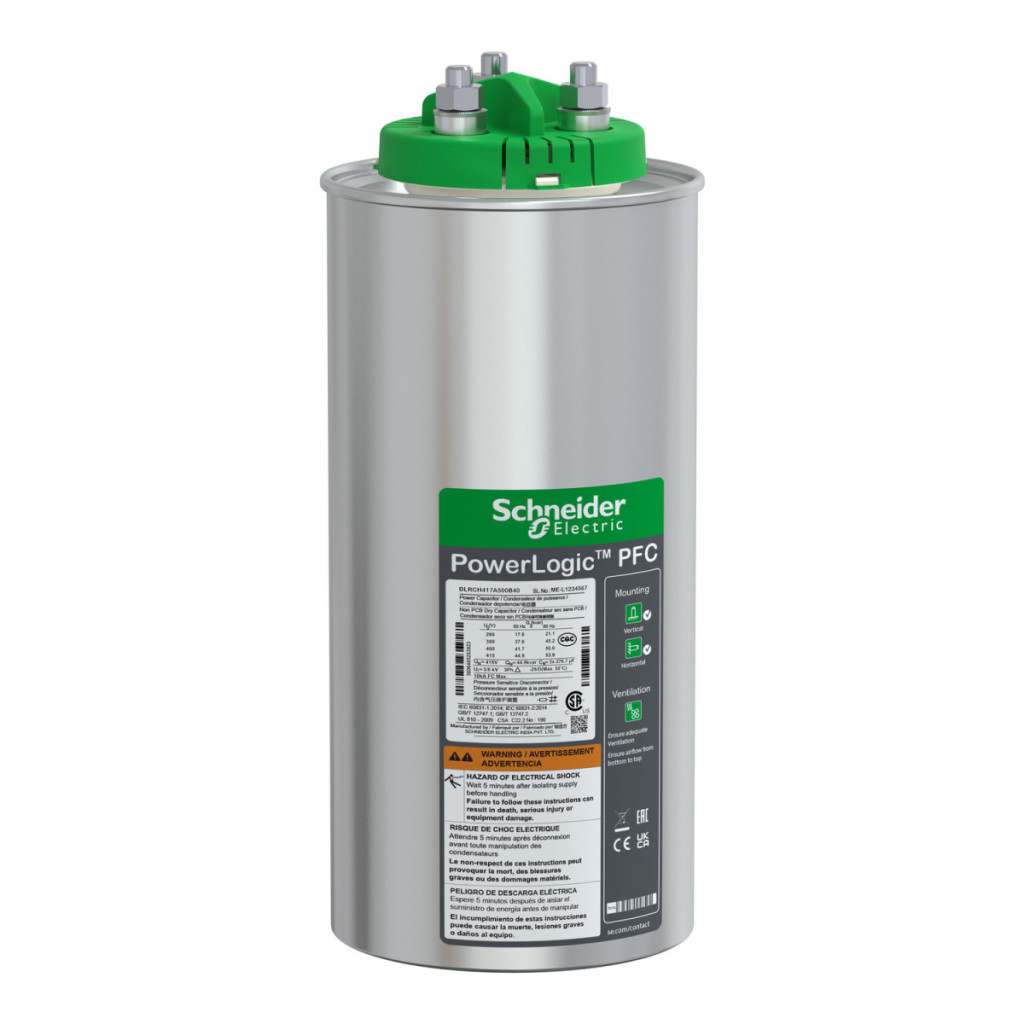

Condensatorul Schneider Electric PowerLogic PFC BLRCH417A500B40 pentru sarcini grele este un dispozitiv profesional de îmbunătățire a puterii, conceput special pentru medii industriale. Acest condensator cu capacitate de 41,7/50 kvar, optimizat pentru tensiunea de rețea de 400 V, este alegerea perfectă pentru corectarea fazei și compensarea puterii reactive în rețelele în care conținutul armonic nu depășește 20%. Ca parte a seriei PowerLogic PFC HDuty, acest condensator are parametri tehnici remarcabili. Dispozitivul furnizează 41,7 kvar la 50 Hz și 50 kvar la 60 Hz într-o rețea de 400 V. Aplicabilitatea sa flexibilă este demonstrată de faptul că poate fi utilizat și în intervalul de tensiune 380-415 V, unde se pot atinge diferite niveluri de putere: 37,6 kvar la 380 V la 50 Hz, 45,1 kvar la 60 Hz; în timp ce la 415 V la 50 Hz este de 44,9 kvar, și 53,8 kvar la 60 Hz. Modelul BLRCH417A500B40 oferă o capacitate de suprasarcină remarcabilă - capacitatea continuă de supracurent este de 1,8 ori In, iar tensiunea maximă admisibilă este de 1,1 x Un (timp de 8 ore din 24 de ore pe zi). Schneider Electric a acordat o atenție deosebită durabilității și fiabilității condensatorului. Folia metalizată din polipropilenă este fabricată dintr-un aliaj Zn/Al cu rezistență și profil speciale, cu o margine ondulată specială. Materialul de impregnare al condensatorului este rășină PUR uscată, fără PCB, care este biodegradabilă, ceea ce îl face o alegere ecologică. BLRCH417A500B40 oferă o durată de viață extrem de lungă de 130.000 de ore și poate rezista la până la 7.000 de operațiuni de comutare pe an. Parametrii stricți de testare asigură, de asemenea, calitatea și siguranța: condensatorul rezistă la un test de tensiune alternativă de 2,15 x Un între terminale timp de 10 secunde, precum și la un test de 3 kV CA (≤ 660 V) sau 6 kV CA (≥ 660 V) între terminal și rezervor timp de 10 secunde. Caracteristicile fizice și opțiunile de instalare ale condensatorului PowerLogic PFC BLRCH417A500B40 sunt, de asemenea, demne de remarcat. Dispozitivul, cu un diametru de 136 mm și o înălțime de 321 mm, este echipat cu terminale ClampTite și este potrivit atât pentru montarea verticală, cât și pentru cea orizontală. Este proiectat pentru instalare în interior, cu un grad de protecție IP00. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +55 °C, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, cu o umiditate relativă maximă de 95%. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2 și aparține clasei de temperatură D. Toate aceste caracteristici se combină pentru a asigura că condensatorul Schneider Electric BLRCH417A500B40 oferă un serviciu fiabil pe termen lung în îmbunătățirea eficienței energetice industriale, reducând astfel costurile energetice și încărcarea rețelei.
Schneider Electric VarplusCan - BLRCH417A500B40 - 41,7 kvar Condensator Var 400V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Condensator pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
37,6 kvar 380 V 50 Hz
45,1 kvar 380 V 60 Hz
41,7 kvar 400 V 50 Hz
50 kvar 400 V 60 Hz
44,9 kvar 415 V 50 Hz
53,8 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în decurs de 24 ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Caracteristici suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5% - 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 s
<= 660 V - 3 kV AC între terminal și rezervor timp de 10 s
>= 660 V - 6 kV AC între terminal și rezervor timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operațiuni de comutare pe an: 7000
Durată de viață: 130.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată)
Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale:Terminal ClampTite Metodă de montare: Verticală/orizontală Diametru: 136 mm Înălțime: 321 mm Caracteristici de mediu Standarde: IEC 60831-1, IEC 60831-2 Grad de protecție IP: IP00 IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP00
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
