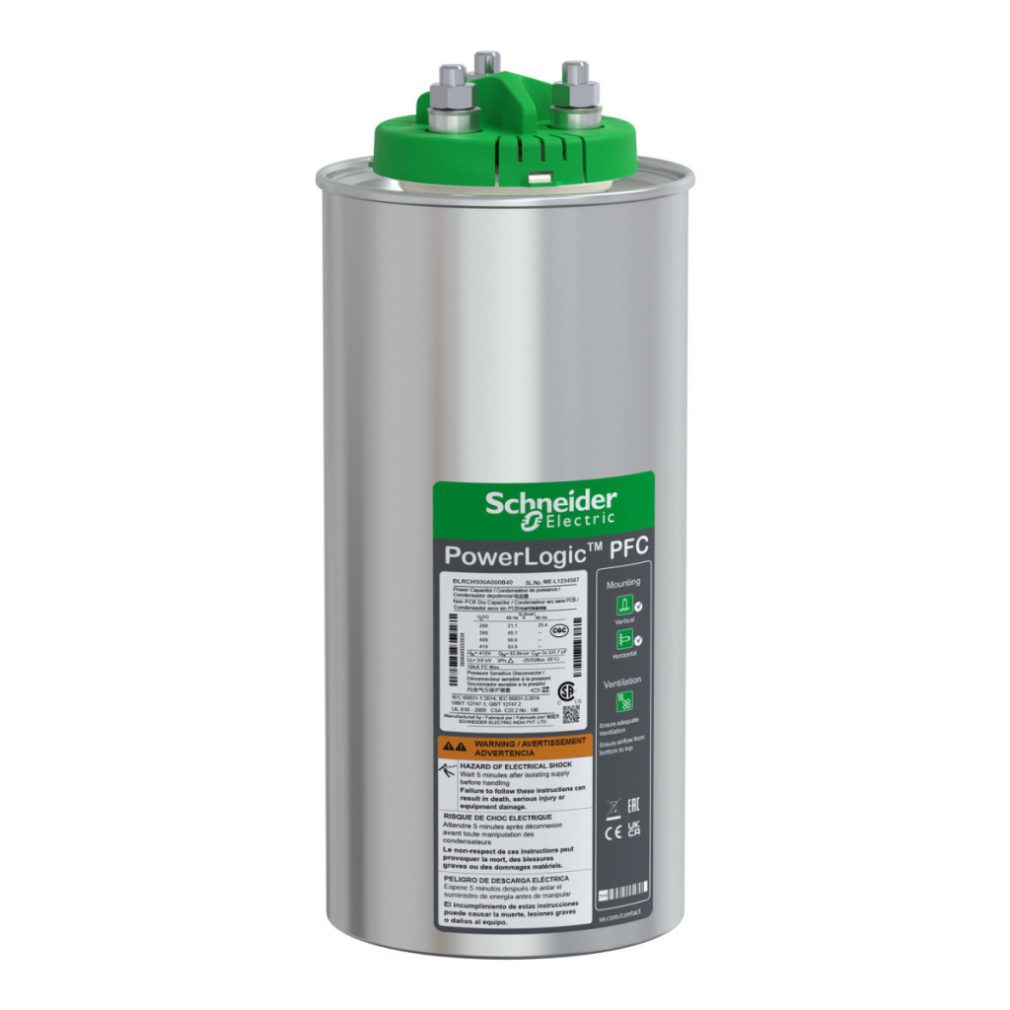

Schneider Electric PowerLogic PFC BLRCH500A000B40 este un condensator de înaltă calitate și capacitate mare, conceput special pentru aplicații industriale și sisteme de compensare. Acest condensator de 50 kvar, 400 V face parte din familia de produse PowerLogic, care reprezintă soluțiile electrice premium ale Schneider Electric în domeniul gestionării moderne a energiei. Condensatorul BLRCH500A000B40 face parte din seria HDuty, care oferă performanțe remarcabile într-o varietate de condiții de rețea. În timpul proiectării sale, s-a acordat o atenție specială durabilității și fiabilității, dovadă fiind durata de viață de 130.000 de ore. Dispozitivul este flexibil în aplicarea sa, deoarece poate fi utilizat atât în rețele de 380-415 V, cât și suportă frecvențe de 50 Hz și 60 Hz. Oferă diferite niveluri de putere la diferite niveluri de tensiune: 45,1 kvar la 380 V, 50 kvar la 400 V și 53,8 kvar la 415 V. În ceea ce privește caracteristicile tehnice, condensatorul asigură o funcționare optimă cu un conținut armonic al rețelei de 20% sau mai puțin. Poate suporta de 1,1 ori tensiunea nominală în mod continuu (timp de 8 ore într-o perioadă de 24 de ore) și poate suporta, de asemenea, de 1,8 ori curentul nominal în mod continuu. În timpul testării electrice, dispozitivul trebuie să reziste la o tensiune de 2,15 x Un CA între terminale timp de 10 secunde, precum și la 3 kV CA până la 660 V și 6 kV CA peste 660 V între terminal și carcasă timp de 10 secunde. Curentul de pornire poate atinge de 250 de ori curentul nominal și poate efectua până la 7.000 de operații de comutare pe an fără a se deteriora. Condensatorul este fabricat din material dielectric de înaltă calitate, o peliculă specială de polipropilenă metalizată cu un aliaj Zn/Al, rezistență și profil special, și o margine ondulată. Impregnarea se realizează cu rășină PUR uscată fără PCB, care este biodegradabilă. Produsul oferă opțiuni flexibile de instalare, este proiectat pentru utilizare în interior și poate fi montat vertical sau orizontal. Conectorii sunt proiectați ca terminale cu furcă, ceea ce facilitează o conexiune electrică sigură și durabilă. În ceea ce privește dimensiunile fizice, condensatorul are un diametru de 136 mm și o înălțime de 321 mm. Condensatorul are un grad de protecție IP00 și poate fi instalat la altitudini de până la 2000 de metri deasupra nivelului mării. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +55 °C și funcționează în mod fiabil chiar și la o umiditate relativă de 95%. Condensatorul este conform cu standardele internaționale, inclusiv IEC 60831-1 și IEC 60831-2, și aparține clasei de temperatură D. BLRCH500A000B40 oferă o soluție eficientă din punct de vedere energetic, care contribuie la economii și la reducerea emisiilor, fiind astfel o alegere ecologică pentru companii.
Schneider Electric VarplusCan - BLRCH500A000B40 - 50 kvar Condensator Variac 400V date tehnice
Caracteristici principale
Familia de produse: PowerLogic
Tipul produsului: Capacitate pentru sarcini grele
Denumirea produsului: Condensator PowerLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: HDuty
Conținut armonic al rețelei: <= 20 %
Parametri electrici
Putere: 45,1 kvar 380 V 50 Hz; 50 kvar 400 V 50 Hz; 53,8 kvar 415 V 50 Hz
Tensiune maximă admisibilă: 1,1 x Un (timp de 8 ore în 24 de ore)
Capacitate continuă de supracurent: 1,8 x In
Tensiune nominală: 380...415 V CA 50/60 Hz
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5 % și 10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 s; <= 660 V - 3 kV AC între terminal și carcasă timp de 10 s; >= 660 V - 6 kV AC între terminal și carcasă timp de 10 s
Curent de pornire: 250 x In
Număr maxim de operații de comutație pe an: 7000
Durată de viață: 130.000 ore Materiale și construcție Material dielectric: Folie de polipropilenă metalizată cu aliaj Zn/Al, rezistență și profil special, margine specială (ondulată) Material de impregnare: Rășină PUR uscată fără PCB, biodegradabilă Tip de instalare: Instalare în interior Conexiuni - terminale: Terminale cu șurub Rășină PUR uscată fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminale cu pini
Metodă de montare: Verticală/orizontală. Dimensiuni: Diametru: 136 mm. Înălțime: 321 mm. Greutate netă: 5,3 kg. Condiții de mediu: Standarde: IEC 60831-2, IEC 60831-1. Protecție IP: IP00. Altitudine de funcționare: 2000 m. IEC 60831-1
Protecție IP: IP00
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
