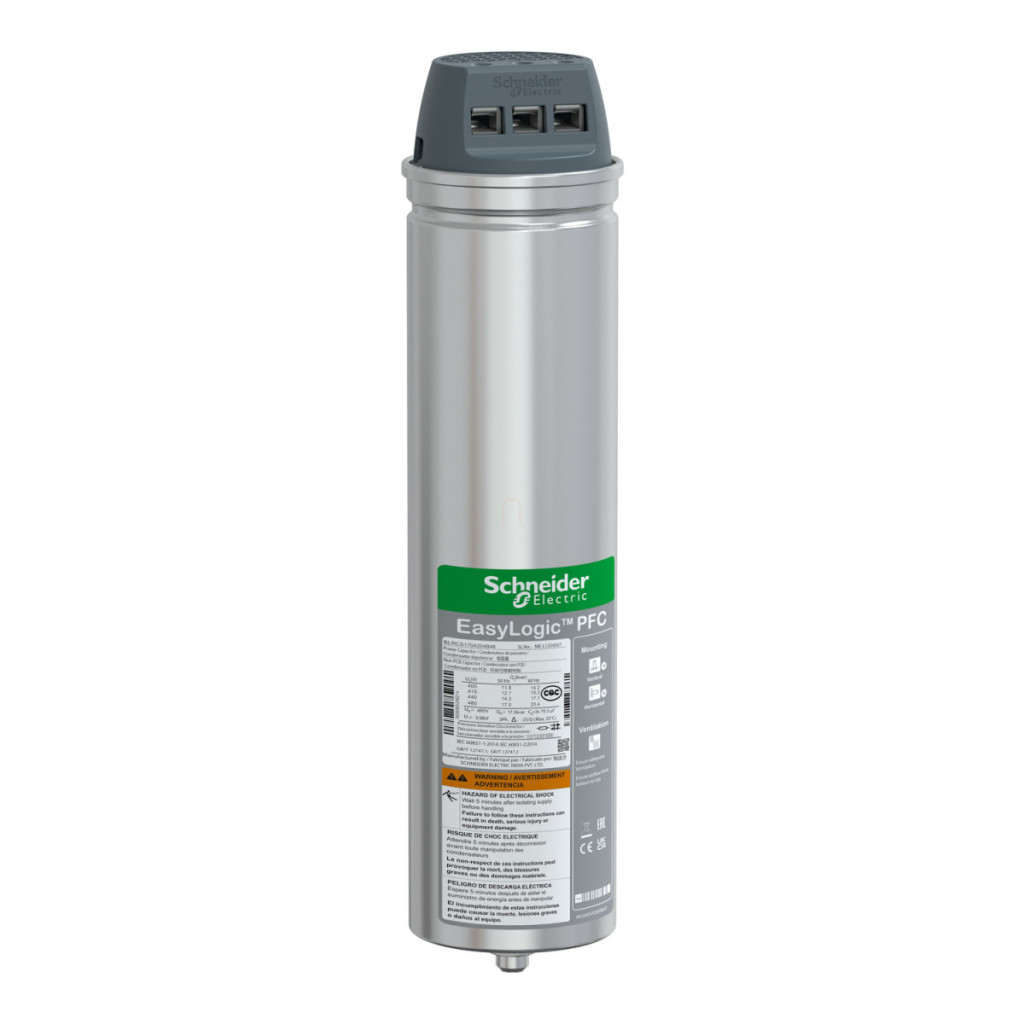

Condensatorul EasyLogic PFC BLRCS170A204B48 este un dispozitiv profesional de corecție a factorului de putere dezvoltat de Schneider Electric special pentru a crește eficiența sistemelor electrice industriale și comerciale. Acest condensator standard furnizează 17 kvar de putere la 480 V în rețelele de 50 Hz și 20,4 kvar de putere în rețelele de 60 Hz, ceea ce îl face o alegere ideală pentru aplicații în care frecvența rețelei poate fluctua sau varia. Parametrii tehnici remarcabili ai condensatorului BLRCS170A204B48 includ o tensiune nominală maximă admisibilă de 1,1 ori (care poate fi menținută timp de 8 ore într-o perioadă de 24 de ore) și o capacitate de supracurent continuu de 1,5 ori. Condensatorul are un dielectric de înaltă calitate din film de polipropilenă metalizată, fabricat din aliaj Zn/Al, iar pentru impregnare se utilizează rășină PUR moale, biodegradabilă, fără PCB, prietenoasă cu mediul. Dispozitivul oferă o durată de viață lungă de 100.000 de ore și poate efectua până la 5.000 de operațiuni de comutare pe an, oferind o flexibilitate excepțională într-o varietate de aplicații industriale. Fiabilitatea și siguranța au fost considerente cheie în proiectarea acestui produs. Un test de tensiune nominală de 2,15 ori între terminale și un test de 3 kV pentru aplicații cu tensiune mai mică (≤660 V) și un test de 6 kV pentru aplicații cu tensiune mai mare (≥660 V) între terminal și container asigură o fiabilitate excepțională. Condensatorul are valori de pierdere extrem de scăzute: pierderea dielectrică este mai mică de 0,2 W/kvar, în timp ce pierderea de putere este mai mică de 0,5 W/kVAr. Toleranța capacității variază de la -5% la 10%, oferind suficientă flexibilitate pentru diferite medii de aplicare. Condensatorul EasyLogic PFC BLRCS170A204B48 are dimensiuni compacte (75 mm diametru, 308 mm înălțime) și o greutate netă de numai 1,3 kg, ceea ce îl face ușor de instalat în diverse medii. Produsul este echipat cu terminale de conectare ClampTite și este proiectat exclusiv pentru instalare verticală în interior. Cu gradul de protecție IP20, clasa de temperatură D și o gamă largă de temperaturi de funcționare de la -25 °C la +55 °C, condensatorul funcționează în mod fiabil într-o varietate de condiții de mediu. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și la o umiditate relativă de 95%. Produsul este proiectat în conformitate cu standardele IEC 60831-1 și IEC 60831-2, care garantează calitatea și funcționarea în condiții de siguranță.
Schneider Electric VarplusCan - BLRCS170A204B48 - 17 kvar Condensator Serleg 480V date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator PFC EasyLogic
Conținut armonic al rețelei: <= 10 %
Parametri electrici: 17 kvar 480 V 50 Hz / 20,4 kvar 480 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (perioadă de 8 ore/24 ore)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 480 V c.a. 50/60 Hz
Date suplimentare
Pierdere dielectrică: < 0,2 W/kvar
Pierdere de putere: < 0,5 W/kVAr
Toleranță capacitate: -5 % - 10 %
Test de tensiune: 2,15 x Un AC între terminale timp de 10 s
<= 660 V - 3 kV AC între terminal și container timp de 10 s
>= 660 V - 6 kV AC între terminal și container timp de 10 s
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață: 100.000 ore
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare:Rășină PUR moale fără PCB, biodegradabilă Tip de instalare: Instalare interioară Conectori: Terminal ClampTite Metodă de montare: Verticală Diametru: 75 mm Înălțime: 308 mm Verticală
Diametru: 75 mm
Înălțime: 308 mm
Date de mediu
Standarde: IEC 60831-1, IEC 60831-2
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
