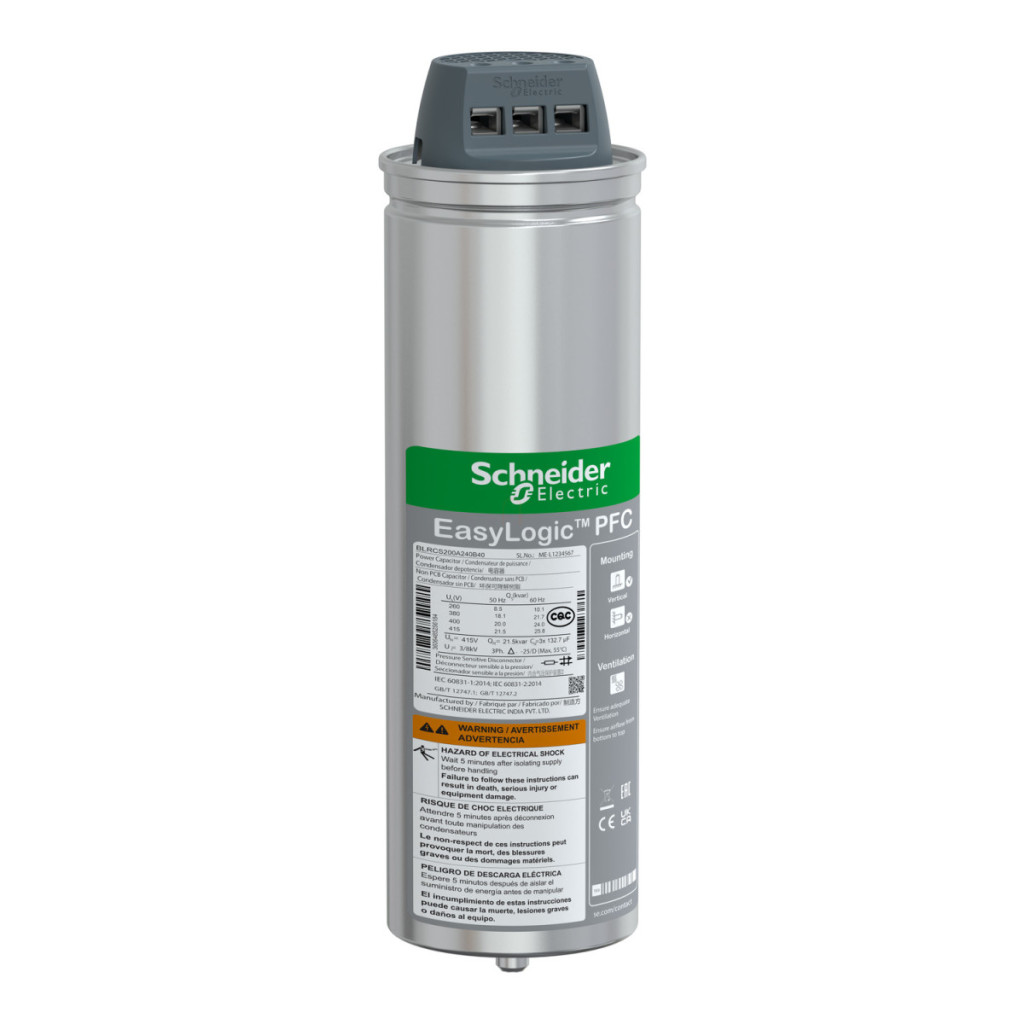

Condensatorul EasyLogic PFC face parte din gama Schneider Electric de condensatoare standard pentru aplicații de corecție a factorului de putere. Condensatorul BLRCS200A240B40 are o putere nominală de 20 kvar (50 Hz) și 24 kvar (60 Hz) într-o rețea de 400 V, ceea ce îl face o alegere ideală pentru instalații industriale și comerciale în care sunt necesare îmbunătățirea factorului de putere și optimizarea eficienței rețelei. Acest condensator este extrem de versatil, după cum o demonstrează puterile sale nominale pentru diferite niveluri de tensiune: 18,1 kvar (50 Hz) și 21,7 kvar (60 Hz) la 380 V, 20 kvar (50 Hz) și 24 kvar (60 Hz) la 400 V, și 21,5 kvar (50 Hz) și 25,8 kvar (60 Hz) la 415 V. Produsul funcționează într-un interval de tensiune de 380-415 V c.a. și o frecvență de rețea de 50/60 Hz, ceea ce îl face flexibil pentru utilizare în diferite medii electrice. Condensatorul are un interval de toleranță de la -5% la +10%, permițând o corecție precisă a puterii. Condensatorul Schneider Electric BLRCS200A240B40 are parametri tehnici remarcabili. Tensiunea maximă admisibilă este de 1,1 ori tensiunea nominală (timp de 8 ore într-o perioadă de 24 de ore), iar capacitatea sa continuă de supracurent este de 1,5 ori curentul nominal. Produsul este proiectat pentru rețele în care conținutul armonic nu depășește 10%. Pierderile dielectrice sunt extrem de scăzute, mai mici de 0,2 W/kvar, în timp ce pierderile de putere rămân sub 0,5 W/kVAr, asigurând o eficiență energetică excelentă. Condensatorul este supus unor teste speciale de tensiune: 2,15 × Un AC timp de 10 secunde între terminale și 3 kV AC (≤ 660 V) sau 6 kV AC (≥ 660 V) timp de 10 secunde între terminal și rezervor. Curentul de pornire poate fi de 200 de ori mai mare decât curentul nominal. Produsul este proiectat pentru un maximum de 5.000 de operațiuni de comutare pe an și are o durată de viață excepțional de lungă, de 100.000 de ore de funcționare. Proiectarea și materialele utilizate în condensatorul BLRCS200A240B40 reprezintă tehnologia de ultimă generație. Dielectricul este o peliculă de polipropilenă metalizată acoperită cu un aliaj de zinc/aluminiu, iar materialul de impregnare este o rășină PUR moale, fără PCB, care este biodegradabilă. Condensatorul are protecție IP20 și este proiectat pentru instalare în interior. Conexiunea se face cu un terminal ClampTite, iar metoda de montare este verticală. Produsul are dimensiuni fizice compacte: 90 mm în diametru și 308 mm în înălțime. Condensatorul aparține clasei de temperatură D și poate funcționa într-un interval de temperatură ambiantă de la -25 °C la +55 °C, chiar și la o umiditate relativă de 95%. Altitudinea maximă de funcționare este de 2000 de metri deasupra nivelului mării. Condensatorul este conform cu standardele IEC 60831-1 și IEC 60831-2, ceea ce garantează calitatea și fiabilitatea ridicate ale produsului în aplicații industriale.
Condensator EasyLogic PFC, 20/24 kvar - 400 V - 50/60 Hz date tehnice
Caracteristici principale
Familia de produse: EasyLogic
Tipul produsului: Condensator standard
Denumirea produsului: Condensator EasyLogic PFC
Frecvența rețelei: 50/60 Hz
Denumirea seriei: Condensator EasyLogic PFC
Conținut armonic al rețelei: <= 10 %
Parametri electrici
18,1 kvar 380 V 50 Hz
21,7 kvar 380 V 60 Hz
20 kvar 400 V 50 Hz
24 kvar 400 V 60 Hz
21,5 kvar 415 V 50 Hz
25,8 kvar 415 V 60 Hz
Tensiune maximă admisibilă: 1,1 x Un (8 ore în 24 de ore)
Capacitate continuă de supracurent: 1,5 x In
Tensiune nominală: 380...415 V c.a. 50/60 Hz
Informații suplimentare
Pierderi dielectrice: < 0,2 W/kvar
Pierderi de putere: < 0,5 W/kVAr
Toleranță capacitate: între -5% și 10%
Test de tensiune: 2,15 x Un AC între terminale timp de 10 s
<= 660 V - 3 kV AC între terminal și rezervor timp de 10 s
>= 660 V - 6 kV AC între terminal și rezervor timp de 10 s
Curent de pornire: 200 x In
Număr maxim de operațiuni de comutare pe an: 5000
Durată de viață în ore: 100.000 h
Material dielectric: Film de polipropilenă metalizat cu aliaj Zn/Al
Material de impregnare: Rășină PUR moale fără PCB, biodegradabilă
Tip de instalare: Instalare în interior
Conexiuni - terminale: Terminal ClampTite
Metodă de montare: Verticală
Diametru: 90 mm
Înălțime: 308 mm
Caracteristici de mediu
Standarde: IEC 60831-2, IEC 60831-1
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Clasă de temperatură: D
Temperatură ambiantă de funcționare: -25...55 °C
Umiditate relativă: 95 %
