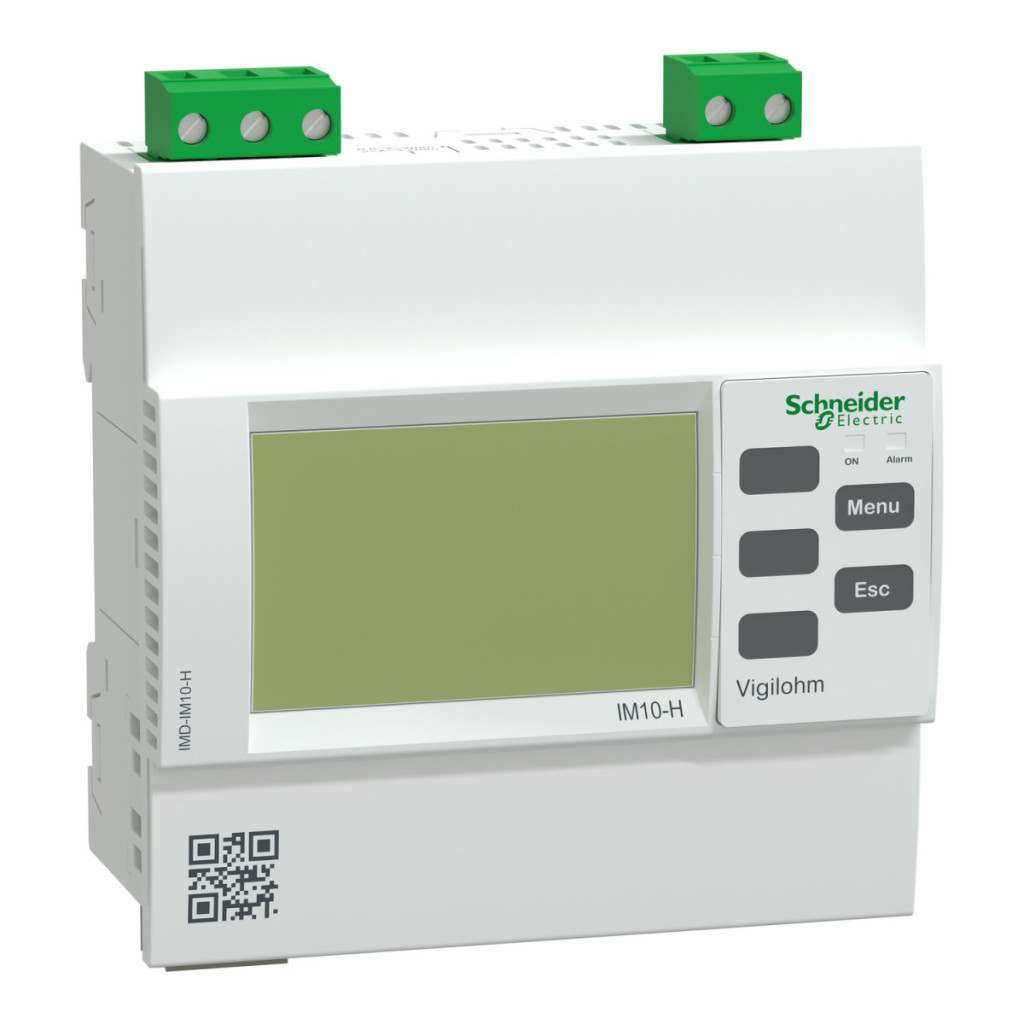

Schneider Electric Vigilohm IMD-IM10-H este un dispozitiv de monitorizare a izolației conceput special pentru unitățile medicale, asigurând funcționarea în siguranță a cabinetelor medicale clasificate în grupa II. Acest dispozitiv este esențial în rețelele IT în care protecția vieții umane este o prioritate, asigurând o monitorizare constantă și fiabilă a izolației. Vigilohm IM10-H are un design compact, măsurând doar 110 mm × 96 mm × 59 mm și cântărind doar 0,25 kg. Poate fi instalat în mod flexibil, deoarece este potrivit atât pentru montarea pe panou încastrat, cât și pentru montarea pe șină DIN. Panoul frontal al dispozitivului are clasă de protecție IP52, iar cel din spate are clasă de protecție IP20. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, astfel încât funcționează fiabil chiar și în medii extreme. Funcția principală a dispozitivului este de a măsura rezistența de izolație a rețelei, care variază de la 1 kΩ la 10 MΩ cu o precizie de ±5%. Pragul de alarmă poate fi setat între 50 și 500 kΩ. Timpul de detectare este determinat de timpul de filtrare configurabil, care poate fi de 1, 8 sau 32 de secunde, cu un timp de răspuns egal cu 1/5 din timpul de filtrare setat. Dispozitivul are o serie de caracteristici pentru a spori siguranța, cum ar fi un indicator luminos verde pentru rezistența de izolație corespunzătoare și un indicator luminos portocaliu pentru a indica o valoare sub pragul de defect. Dispozitivul are, de asemenea, funcții de testare automată și manuală și un afișaj LCD care arată valoarea rezistenței. Comunicarea se face prin HMI sau contact uscat, iar dispozitivul este compatibil și cu localizatoare automate de defecte. Vigilohm IM10-H are o sursă de alimentare flexibilă, acceptând 110-230 V c.a. la 50/60 Hz cu o toleranță de ±15% sau 125-250 V c.c., de asemenea cu o toleranță de ±15%. Dispozitivul consumă 12 VA și necesită protecție la supracurent de 2 A. Tensiunea circuitului de semnal poate fi de 250 V c.a. la 6 A, 48 V c.c. la 1 A sau 12-24 V c.c. la 6 A. Valoarea impedanței relative este de 141 kΩ la 2,5 Hz. Tensiunea nominală a rețelei este de 0-230 V CA la 50/60 Hz (dacă dispozitivul este conectat la neutru) sau 0-230 V CC. IM10-H este conform cu o serie de standarde internaționale, inclusiv IEC 61010-1, IEC 61557-8, IEC 60364-7-710, IEC 61326-2-4 și UL 61010-1, și este certificat de EAC, BV, CE și DNV, precum și de certificarea marină TAE00001HB și MRE0000016.
Schneider Electric Vigilohm - IMD - IM10 - H - Dispozitiv de monitorizare a izolației IM10 pentru spitale - date tehnice
Caracteristici cheie
Familia de produse: Vigilohm
Denumire scurtă a dispozitivului: IM10-H
Tipul produsului sau al componentei: Dispozitiv de monitorizare a izolației
Sistem de împământare: IT
Aplicație: Spații medicale din grupa II
Tipul circuitului electric: Circuit de control
Tipul rețelei: 1P + N
Date tehnice
Tensiune nominală a rețelei: 0...230 V c.a. 50/60 Hz (dispozitiv conectat la neutru)
0...230 V c.c.
Tip de măsurare: Rezistența de izolare a rețelei, interval: 1 kOhm...10 MOhm, precizie: +/- 5%
Timp de filtrare configurabil: 1 s
Timp de răspuns: 0,8 s la 1/5 din timpul de filtrare setat
8 s la 1/5 din timpul de filtrare setat
32 s la 1/5 din timpul de filtrare setat
Indicație locală: Indicator luminos verde: rezistență de izolație OK
Indicator luminos portocaliu: defect sub valoarea pragului
Setarea valorii pragului: Alarmă: 50...500 kOhm
Timp de răspuns: <= 1 s
Tensiune nominală de alimentare: 110...230 V c.a. 50/60 Hz toleranță: +/- 15%
125...250 V c.c. toleranță: +/- 15%
Consum de energie: 12 VA
Protecție la supracurent: 2 A
Impedanță relativă: 141 kOhm la 2,5 Hz
Funcție de testare: Manuală
Testare automată
Comunicare date: HMI: rapoarte de testare
Contact uscat: rapoarte de testare
Contacte de semnalizare: 1 C/O standard sau failsafe
Tensiune circuit de semnalizare: 250 V c.a. la 6 A
48 V c.c. la 1 A
12...24 V c.c. la 6 A
Tip afișaj: Afișaj LCD
Informații afișate: Valoarea rezistenței
Compatibilitate produs: Detector automat de defecte
Caracteristici fizice
Metodă de montare: Încastrat (în panou)
Cu fixare prin clip (șină DIN)
Conexiuni - blocuri terminale: Bloc terminal cu șurub detașabil 0,2...2,5 mm²
Material: Termoplastic
Dimensiuni decupaj: 92,4 x 92,4 mm
Înălțime: 110 mm
Lățime: 96 mm
Adâncime: 59 mm
Caracteristici de mediu
Grad de protecție IP: Panou frontal: IP52
Panou posterior: IP20
Altitudine de funcționare: <= 3000 m
Grad de poluare: 2
Umiditate relativă: 0...92% Tipul de instalare: Interior Standarde: IEC 61010-1
IEC 61557-8
IEC 60364-7-710
IEC 61326-2-4
UL 61010-1
Certificări produs: EAC
BV
CE
DNV
Certificări marine: TAE00001HB (data expirării: 22/09/2029)
MRE0000016 (data expirării: 5 iulie 2027)
Temperatura ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
