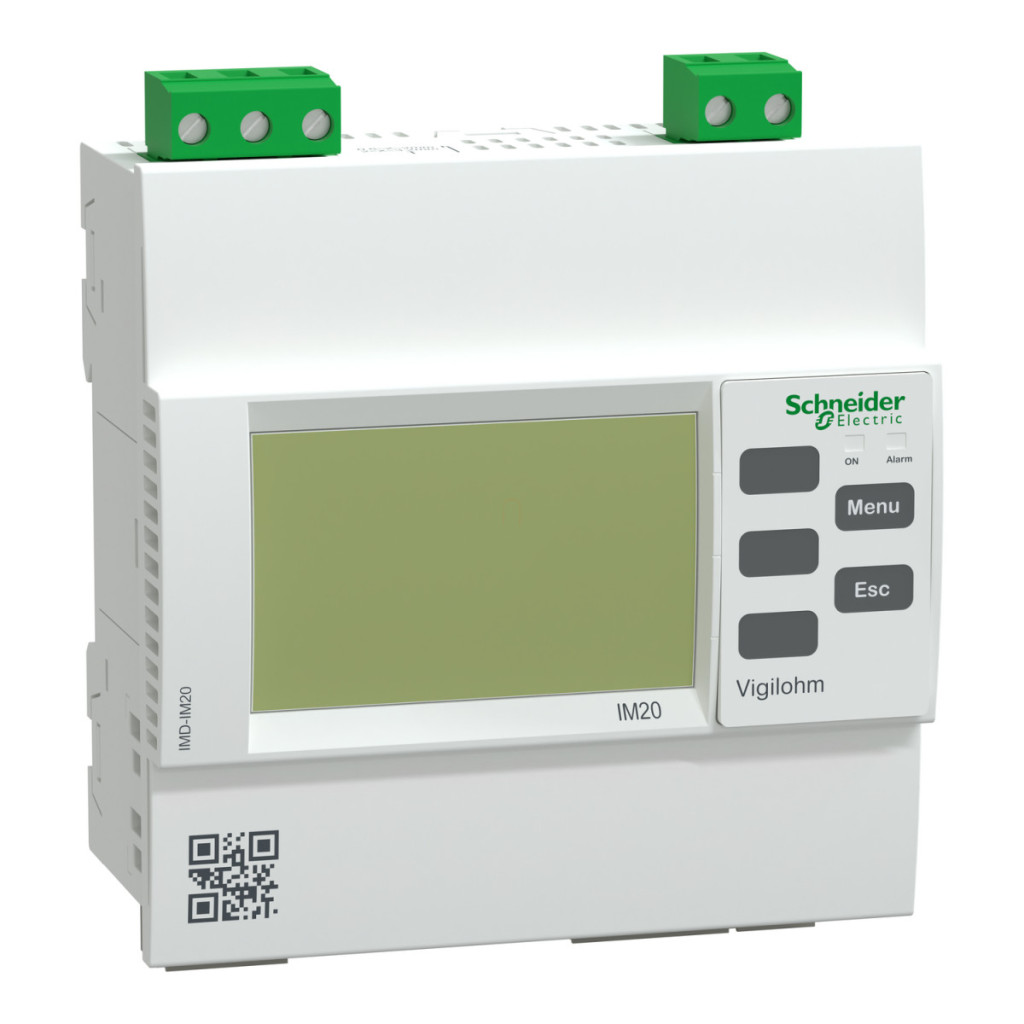

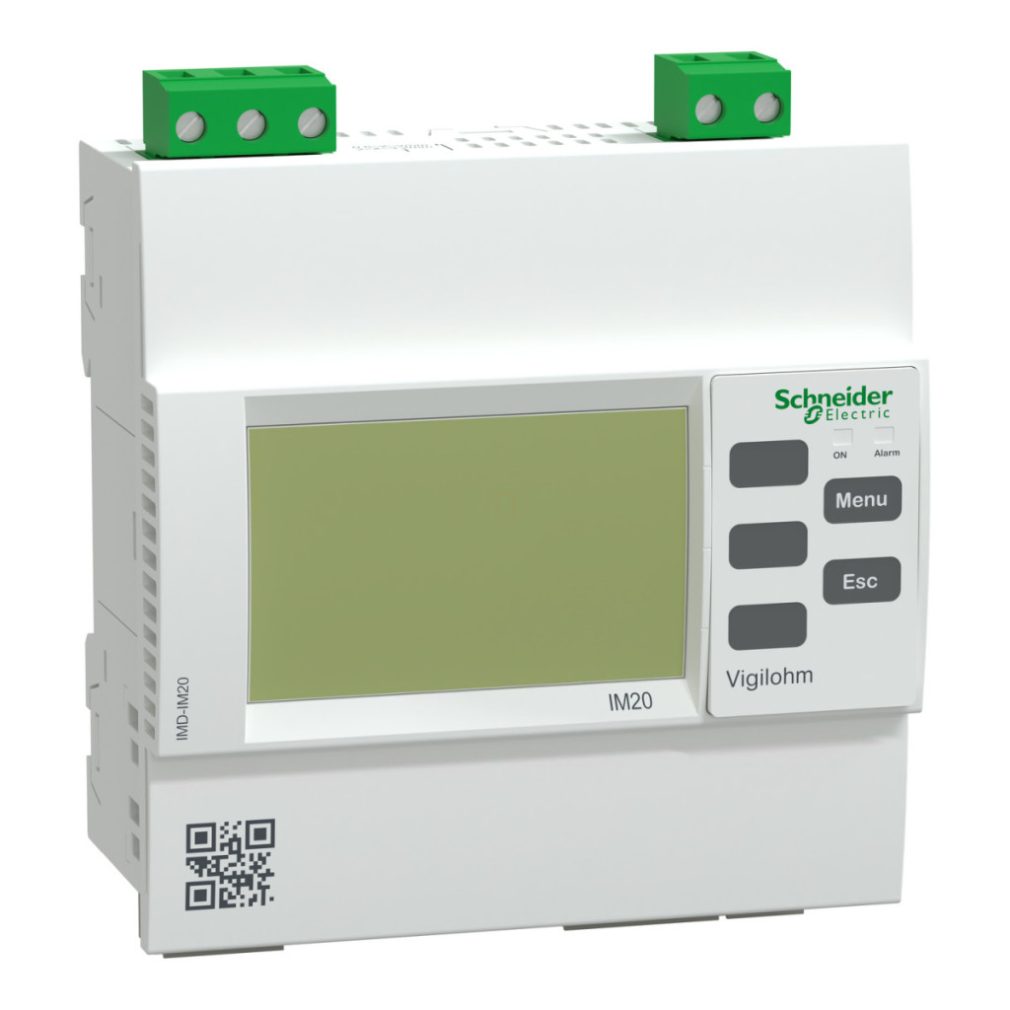

Dispozitivul de monitorizare a izolației Schneider Electric Vigilohm IM20 este o soluție de ultimă generație pentru monitorizarea și detectarea timpurie a defectelor de izolație în rețelele IT (sisteme neîmpământate). Acest dispozitiv avansat este alegerea perfectă pentru o varietate de aplicații, în special în aplicații marine, medii standard și sisteme IT insulare, unde siguranța și funcționarea continuă sunt cerințe critice. Vigilohm IM20 este capabil să monitorizeze rețele cu interferențe medii sau scăzute, indiferent dacă sunt circuite de alimentare sau circuite de control. Dispozitivul este compatibil cu multiple configurații de rețea, inclusiv sisteme 1P + N, 3P și 3P + N, ceea ce îl face o soluție extrem de versatilă. Cu suport pentru protocolul de comunicare Modbus RS485, IM20 poate fi ușor integrat în sisteme avansate de gestionare a clădirilor sau de control industrial, permițând funcții de monitorizare la distanță și colectare de date. Funcția principală a Vigilohm IM20 este măsurarea continuă a rezistenței de izolație a rețelei, pe care o poate detecta în intervalul 0,1 kOhm - 10 MOhm, cu o precizie de ±5%. De asemenea, măsoară capacitatea de scurgere la pământ între 0,1 și 70 μF, tot cu o precizie de ±5%. Funcționalitatea avansată a dispozitivului este demonstrată de capacitatea sa de a înregistra istoricul alarmelor și de a jurnaliza evenimentele tranzitorii. Utilizatorul poate configura în mod flexibil timpul de filtrare (4, 40 sau 160 de secunde) și poate seta pragul de prealarmă între 1 kOhm și 1 MOhm și pragul de alarmă între 0,5 și 500 kOhm. Întârzierea alarmei poate fi setată între 0 și 5 minute pentru circuitul de semnalizare și între 0 și 120 minute pentru alarmă. Dispozitivul oferă indicații locale clar vizibile ale stării rezistenței de izolație: un indicator luminos verde indică o rezistență de izolație adecvată, alb indică o valoare sub pragul de prevenire, portocaliu indică o valoare sub pragul de defect, iar portocaliu intermitent indică un defect temporar. IM20 oferă, de asemenea, o funcție de testare automată, care se execută la pornire și la fiecare 5 ore și poate fi inițiată și manual. Afișajul LCD arată valorile rezistenței și capacității, precum și o reprezentare grafică a tendinței rezistenței, permițând operatorului să monitorizeze cu ușurință starea sistemului. Dispozitivul de monitorizare a izolației Vigilohm IM20 este extrem de ușor de instalat datorită designului său care permite montarea pe șină DIN sau pe panou. Intervalul de tensiune de alimentare de 110...415 V c.a. sau 125...250 V c.c. asigură o compatibilitate largă cu diferite sisteme. Dispozitivul are un consum de energie de numai 12 VA sau 6 W, dimensiuni compacte (înălțime: 110 mm, lățime: 96 mm, adâncime: 59 mm) și cântărește numai 0,245 kg. Gradul de protecție IP52 pe partea frontală a dispozitivului și IP20 pe partea din spate asigură o protecție adecvată în majoritatea mediilor industriale. Intervalul larg de temperatură de funcționare (-25...55 °C) și intervalul de temperatură de depozitare (-40...70 °C) ale Vigilohm IM20 asigură o funcționare fiabilă într-o varietate de condiții de mediu.
Date tehnice ale dispozitivului de monitorizare a izolației Vigilohm IM20
Caracteristici principale
Familia de produse: Vigilohm
Denumire scurtă a dispozitivului: IM20
Tipul produsului sau componentului: Dispozitiv de monitorizare a izolației
Sistem de împământare: IT
Domeniu de aplicare: Aplicații marine, mediu standard, insulă IT
Dimensiunea rețelei: Rețea cu interferențe medii sau reduse
Tipul circuitului electric: Circuit de alimentare, Circuit de control
Interferență de sarcină a rețelei: Poluare redusă
Tip de rețea: 1P + N, 3P, 3P + N
Limba utilizatorului: spaniolă, engleză, franceză, germană, rusă, chineză, portugheză, italiană
Caracteristici tehnice
Tensiune nominală de rețea: 0...600 V - CA 45...440 Hz (dispozitiv conectat la neutru), 0...480 V - CA 45...440 Hz (dispozitiv conectat la fază), 0...345 V - DC
Jurnal evenimente de defect: Jurnale de alarmă, Marcaj temporal, 30 evenimente
Tip măsurare: Rezistență de izolație rețea, interval: 0,1 kOhm...10 MOhm, precizie: +/- 5%, capacitate de scurgere la pământ, interval: 0,1...70 µF, precizie: +/- 5%, istoric alarme
Timp de filtrare configurabil: 4 s, 40 s, 160 s Timp de răspuns: 0,8 s la 1/5 din timpul de filtrare setat, 8 s la 1/5 din timpul de filtrare setat, 32 s la 1/5 din timpul de filtrare setat Analiza calității energiei: Înregistrare tranzitorie Indicator local: Indicator luminos verde: rezistență de izolație adecvată, Indicator luminos alb: sub pragul de prevenire, Indicator luminos portocaliu: sub pragul de defect, Indicator luminos portocaliu intermitent: defect temporar Setare prag: Prealarmă: 1 kOhm...1 MOhm, Alarmă: 0,5...500 kOhm
Interval de întârziere: 0...5 minute pentru circuitul de semnal, 0...120 minute pentru alarmă
Timp de răspuns: <= 5 s
Tensiune nominală de alimentare: 110...415 V CA 50/60/400 Hz toleranță: +/- 15%, 125...250 V CC toleranță: +/- 15%
Consum de energie în VA: 12 VA
Consum de energie în W: 6 W Protecție la supracurent: 2 A Funcție de testare: Test manual, automat la pornire și la fiecare 5 ore Comunicare date: HMI: rapoarte de testare, contact uscat: rapoarte de testare
Compoziția contactelor de semnalizare: 1 C/O standard sau failsafe
Tensiunea circuitului de semnalizare: 250 V - CA la 6 A, 48 V - CC la 1 A, 12...24 V - DC la 6 A Tip intrare: Contact pentru inhibarea injecției Contact uscat Protocol port de comunicare: Modbus RS485 Tip afișaj: Afișaj LCD Informații afișate: Valoarea rezistenței, valoarea capacității, graficul tendinței rezistenței
Metoda de montare: Snap-on (șină DIN), montare încastrată (panou)
Conexiuni - conectori: Terminal cu șurub detașabil 0,2…2,5 mm²
Material: Termoplastic
Categorie de supratensiune: III
Greutate netă: 0,245 kg
Dimensiuni decupaj: 92,4 x 92,4 mm Înălțime: 110 mm Lățime: 96 mm Adâncime: 59 mm Caracteristici de mediu Grad de protecție IP: Panou frontal: IP52, Panou posterior: IP20
Caracteristici de mediu: Expunere la căldură umedă când nu este în funcțiune conform IEC 60068-2-30, Expunere la căldură umedă când este în funcțiune conform IEC 60068-2-56, Pulverizare cu sare conform IEC 60068-2-52, 1K22 conform IEC 60721-3, 2K11 conform IEC 60721-3-2, 3K24 conform IEC 60721-3-3 Altitudine de funcționare: <= 3000 m Grad de poluare: 2 Umiditate relativă: 0…92%
Tip de instalare: Interior
Temperatură ambiantă de funcționare: -25…55 °C
Temperatură ambiantă de depozitare: -40…70 °C
Standarde și certificări
Standarde: UL 61010-1, IEC 61010-1, IEC 61557-8, IEC 61326-2-4 Certificări de produs: BV, DNV, CE, EAC, RMRS, EU-RO MR TA, RCM
Certificări marine: TAE00001HB (data expirării: 22/09/2029), MRE0000016 (data expirării: 05/07/2027)
