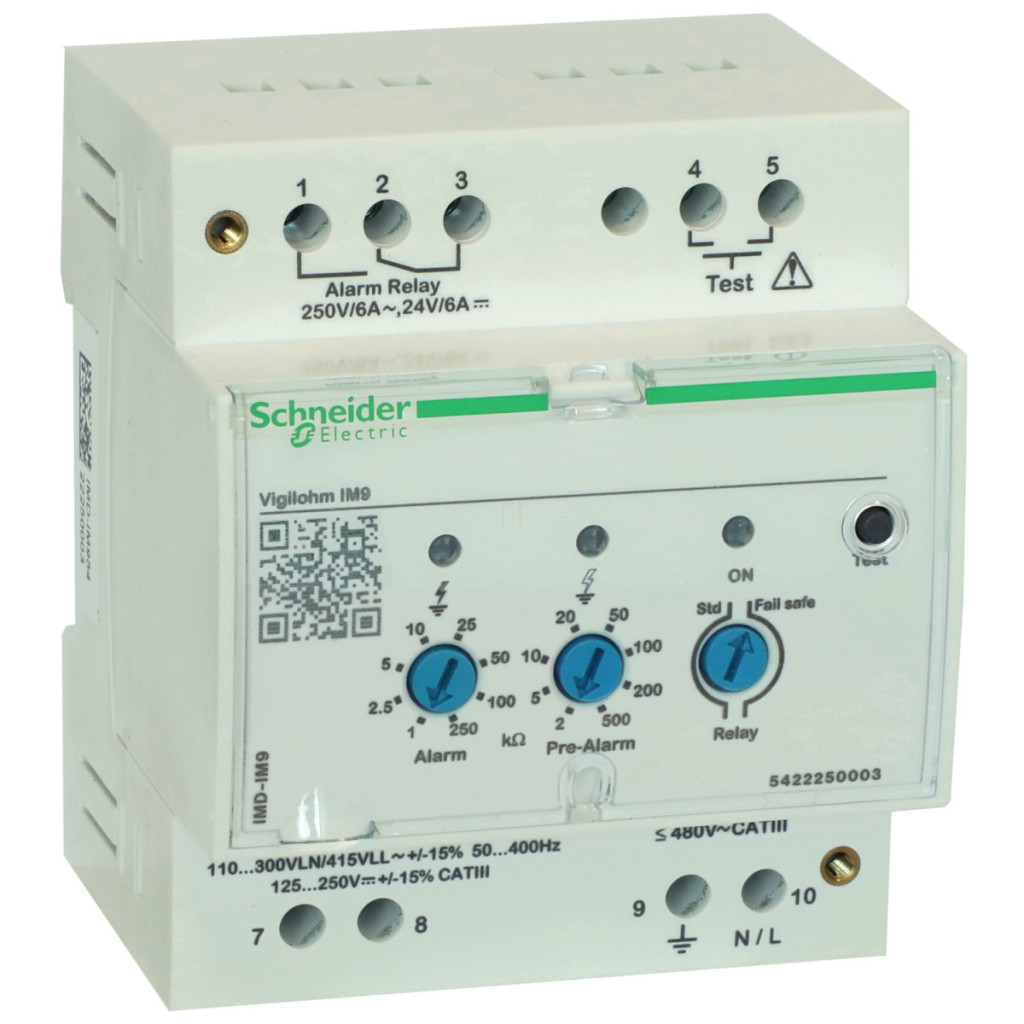

Schneider Electric Vigilohm IM9 este un dispozitiv profesional de monitorizare a izolației, conceput special pentru monitorizarea sistemelor de împământare IT. Acest dispozitiv compact, dar puternic, este ideal pentru rețele AC mici, neîntrerupte, în special în aplicații marine, unde siguranța și fiabilitatea sunt esențiale. Monitorul de izolație IM9 monitorizează continuu rezistența de izolație a rețelei și vă alertează dacă această valoare scade sub pragul stabilit. Intervalul de măsurare este între 1000 Ohm și 500 kOhm, cu o precizie de ±15%. Dispozitivul are un sistem de alarmă pe două niveluri: o prealarmă, care poate fi setată între 2 și 500 kOhm, și o alarmă principală, care poate fi configurată pentru valori între 1 și 250 kOhm. Timpul de răspuns al dispozitivului este de maximum 7 secunde în ambele cazuri, permițând un răspuns rapid la potențialele probleme. Timpul de filtrare configurat de 7 secunde ajută la evitarea alarmelor false. Schneider Electric Vigilohm IM9 este, de asemenea, extrem de versatil în ceea ce privește alimentarea cu energie electrică. Poate fi utilizat într-un interval de tensiune de 110-415 V c.a. la o frecvență de 50/60/400 Hz (cu o toleranță de ±15%) sau chiar de la o tensiune c.c. de 125-250 V (de asemenea, cu o toleranță de ±15%). Dispozitivul are un consum de energie de numai 7 VA sau 3 W și dispune de protecție la supracurent de 1 A. În ceea ce privește conexiunea la rețea, este compatibil cu rețelele de tip 1P+N, 3P și 3P+N și poate monitoriza rețelele de curent alternativ de până la 600 V (când este conectat la neutru) sau 480 V (când este conectat la fază). în gama de frecvență 45-440 Hz. Contactele de semnal au parametri de 250 V CA / 6 A sau 12-24 V CC / 6 A și conțin 1 element de comutare cu contact inversor (C/O) în design standard sau fail-safe. Dispozitivul oferă opțiuni de montare extrem de flexibile: poate fi montat pe o șină DIN prin fixare sau chiar încastrat într-un panou și poate fi utilizat atât pe orizontală, cât și pe verticală. Conectarea se realizează cu blocuri terminale de tip tunel care acceptă cabluri cu o secțiune transversală de 0,2-2,5 mm². Carcasa este fabricată din termoplastic, care este atât ușor, cât și durabil. Dimensiunile sale sunt compacte: 90 mm înălțime, 71 mm lățime și 67,5 mm adâncime, cu o dimensiune de decupare de 66 x 72,5 mm. Carcasa dispozitivului are un grad de protecție IP20, în timp ce panoul frontal oferă protecție IP40. Dispozitivul de monitorizare a izolației IM9 este conform cu numeroase standarde și reglementări internaționale, inclusiv IEC 61557-8, UL 61010-1, IEC 61010-1 și IEC 61326-2-4. De asemenea, are certificări EAC, CE, BV, RMRS, DNV și RCM, precum și certificări marine speciale (TAE00001HB, valabilă până la 22 septembrie 2029; MRE0000016, valabilă până la 5 iulie 2027). Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Poate fi utilizat în condiții de umiditate relativă între 0-92% și poate fi instalat în medii interioare la altitudini de până la 3000 de metri deasupra nivelului mării.
Date tehnice ale dispozitivului de monitorizare a izolației Vigilohm IM9
Caracteristici principale
Familia de produse: Vigilohm
Denumirea scurtă a dispozitivului: IM9
Tipul produsului sau al componentei: Dispozitiv de monitorizare a izolației
Sistem de împământare: IT
Domeniu de aplicare: Aplicații marine, mediu cu curent alternativ pur
Dimensiunea rețelei: Rețea mică și fără perturbări
Tipul circuitului electric: Circuit de control
Perturbarea sarcinii rețelei: Necontaminată
Tip rețea: 1P + N, 3P, 3P + N
Caracteristici suplimentare
Tensiune nominală rețea: 0...600 V - CA 45...440 Hz (dispozitiv conectat la neutru), 0...480 V - CA 45...440 Hz (dispozitiv conectat la fază)
Tip de măsurare: Rezistența de izolație a rețelei, interval: 1000 Ohm...500 kOhm, precizie: +/- 15%
Timp de filtrare configurabil: 7 s
Timp de răspuns: <= 7 s 100%
Setare prag: Pre-alarmă: 2...500 kOhm, Alarmă: 1...250 kOhm
Timp de răspuns: <= 7 s
Tensiune nominală de alimentare: 110...415 V c.a. 50/60/400 Hz toleranță: +/- 15%, 125...250 V c.c. toleranță: +/- 15%
Consum de energie în VA: 7 VA
Consum de energie în W: 3 W
Protecție la supracurent: 1 A
Funcție de testare: Manuală
Comunicare date: HMI: rapoarte de testare, Contact uscat: rapoarte de testare
Compoziția contactelor de semnalizare: 1 C/O standard sau fail-safe
Tensiune circuit de semnalizare: 250 V - AC 6 A, 12...24 V - DC 6 A
Protocol port de comunicare: -
Tip afișaj: Fără afișaj
Metodă de montare: Snap-on (șină DIN), Montare încastrată (panou)
Poziție de montare: Orizontală, Verticală
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel 0,2...2,5 mm²
Material: Termoplastic
Categorie de supratensiune: III
Dimensiuni decupaj: 66 x 72,5 mm
Înălțime: 90 mm
Lățime: 71 mm
Adâncime: 67,5 mm
Mediu
Grad de protecție IP: Carcasă dispozitiv: IP20, Panou frontal: IP40
Caracteristici de mediu: Expunere la căldură umedă în afara funcționării: Conform IEC 60068-2-30, Expunere la căldură umedă în timpul funcționării: Conform IEC 60068-2-56, Pulverizare cu sare: Conform IEC 60068-2-52, 1K22 conform IEC 60721-3, 2K11 conform IEC 60721-3-2, 3K24 conform IEC 60721-3-3
Altitudine de funcționare: <= 3000 m
Grad de poluare: 2
Umiditate relativă: 0...92%
Tip de instalare: Interior
Standarde: IEC 61557-8, UL 61010-1, IEC 61010-1, IEC 61326-2-4
Certificări produs: EAC, CE, BV, RMRS, DNV, RCM
Certificări marine: TAE00001HB (data expirării: 22/09/2029), MRE0000016 (data expirării: 05/07/2027)
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
